第 5 章 其它功能 Rev01
5-77
5-6-2-4 VCS 偏移(仅限于 KE-2055R/2060R)
设置各VCS摄像机相对于设计位置的偏移值。
仅VCS识别元件在一定方向上发生贴片偏移时进行重新设置。
设置时，使用 CAL 元件。
图 5-53 VCS 偏移
对设置VCS选中的VCS进行设置。
选择“执行”后，贴片头吸取夹具、移动到摄像机上，在Y方向上下反复移动5次，用夹具
识别标记，取其平均值。接着，贴片头从0°开始以15°为单位，移动θ轴，重复进行24
次，取其平均值。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
(测量到的安装位置)
(设定的安装位置)
(设定的安装角度)
(测量到的安装角度)
第 5 章 其它功能 Rev01
5-78
5-6-2-5 VCS2 值化阈值(仅限于 KE-2055R/2060R)
设置通过VCS识别元件时的２值化阈值(临界值水平)。
在此的设置将决定明·暗的判断标准。
当频繁发生VCS的识别错误时，请实施“图像数据”的确认、VCS的清扫、吸嘴的确认·清扫。
即使这样也不能改善时，请重新设置“VCS2值化阈值”。
图 5-54 VCS2 值化阈值
对用设置VCS选中的VCS进行设置。
选择“运行”，则吸取夹具并选择,移动到VCS摄象机上后，自动测量2值化阈值。
警告
单击“运行”后，轴会移动。单击“运行”前请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
(测量到的阈值)
(设定的阈值)
第 5 章 其它功能 Rev01
5-79
5-6-2-6 真空校准
执行真空校准，则对影响贴片的真空、喷吹等空气设备进行故障分析，进而获得元件吸取、
贴片时间的最佳值。
当真空值比引进机器时的变化显著，即使进行日常检修不能恢复时，请实施真空校准。

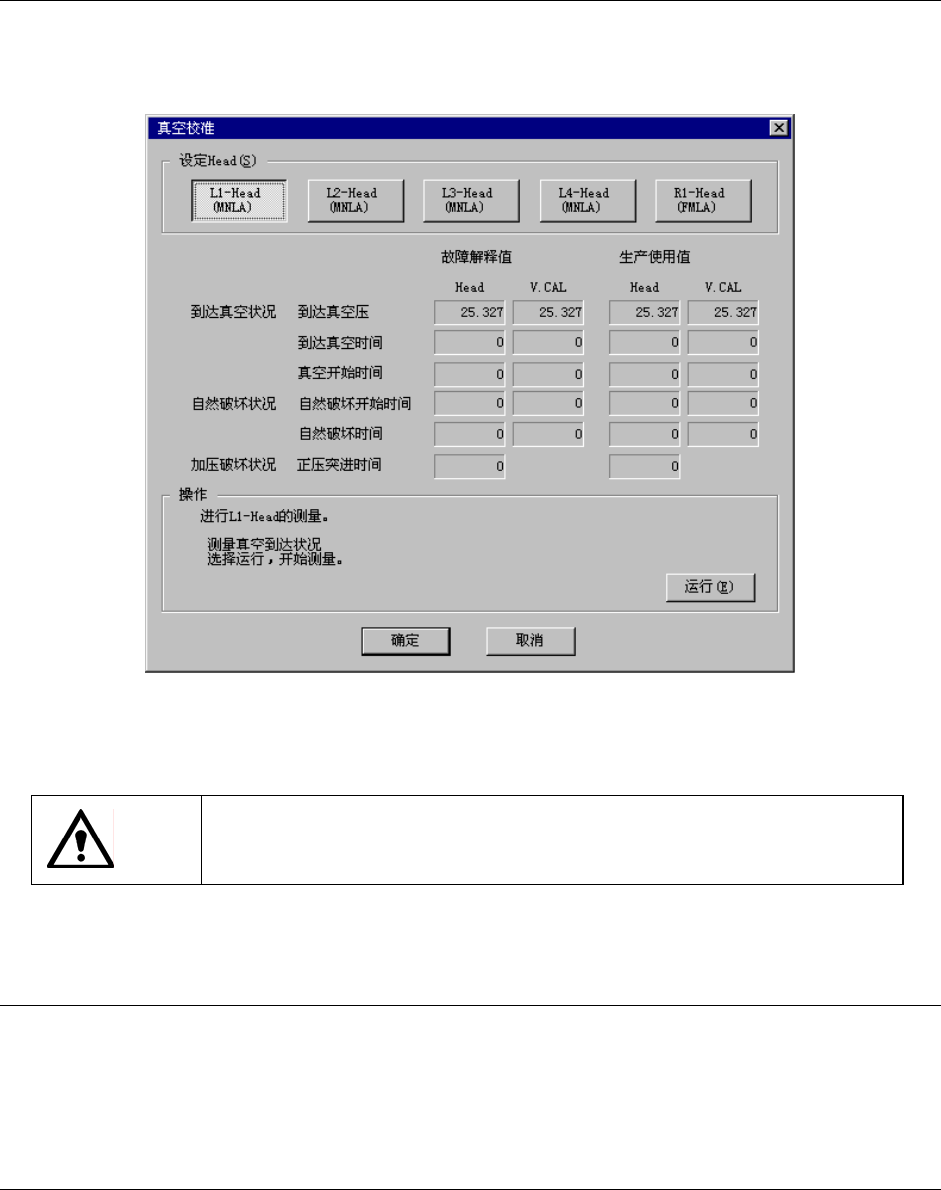

图 5-55 真空校准
选择“运行”，则自动测量。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
5-6-2-7 OCC 偏移（选购件）
求出 OCC 的安装角度。
详细情况，请参见选购件 FCS 使用说明书。
5-6-2-9 FCS（选购件）
Flexible Calibration System (柔性校准系统)，通过自动测量校准贴装的各项偏差，可以保
持引进设备时的贴装精度。
详细情况，请参见选购件 FCS 使用说明书。
