4-5-4 机器操作
进行使主体实际动作的各种操作。菜单项目根据各种操作而不同。

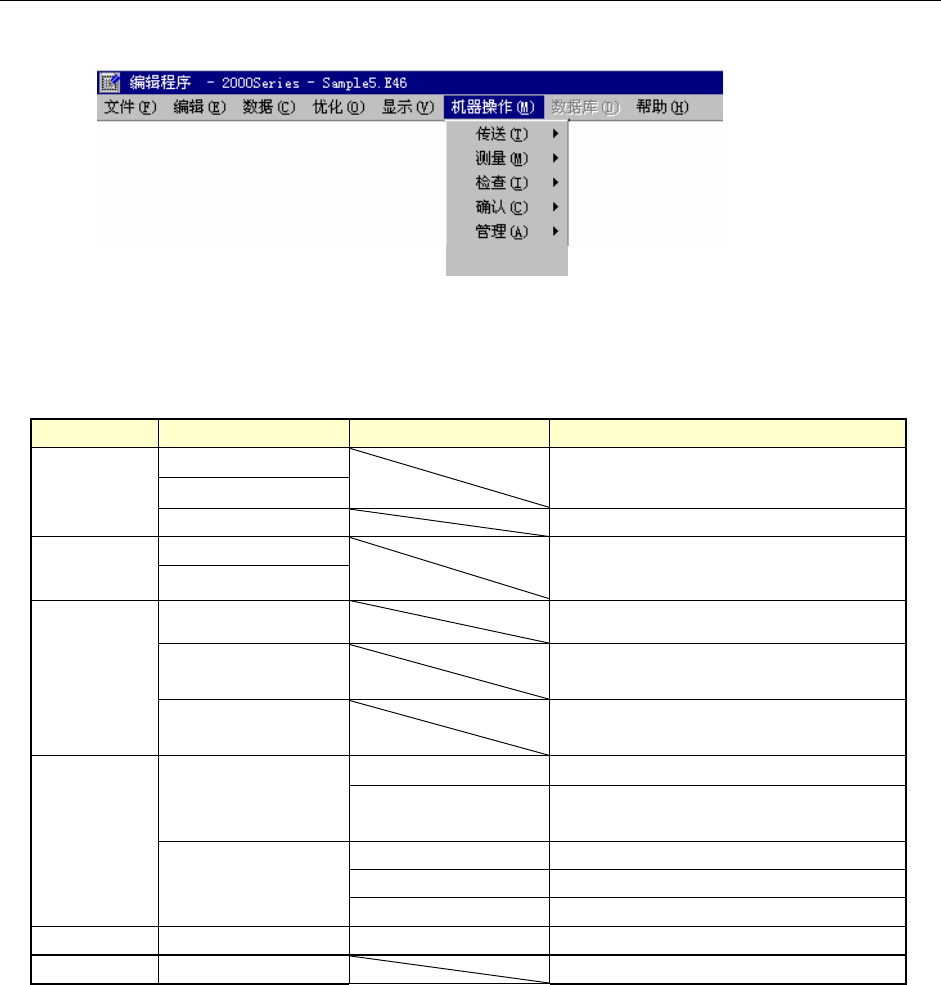

图 4-5-23 机器操作的选择画面
以下显示各菜单项目的子菜单及功能概要。
菜单项目 子菜单 1 子菜单 2 概要
基板搬入
基板搬出
将基板搬入或搬出主体。 传送
自动基板宽度调整 调整基板宽度
单独 检测
连续
检测元件数据的各详细值。
图像识别
检查是否为可进行图像识别的数据。
共面性检查 检查是否为可进行共面性检测的数
据。
检查
检查速度功能 进行模拟生产, 检查运行中的 XY
θ
偏
移量，确认速度是否适宜。
BOC
确认 BOC 标记识别及储存实测值。
标记类
送料器台(正面/
背面)
确认储存台架标记识别及存储实测
值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
确认
坐标类
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教 示教元件 测量球元件的数据。
示教(G) `
第 4 章 生产程序制作 Rev00
4-123
4-5-4-1 传送
4-5-4-1-1 基板搬入/基板搬出
进行基板的搬入及搬出。
当安全盖打开时，选择菜单后，为了将轴待避到安全位置，显示如下信息。
确认安全后，请按下“继续”。

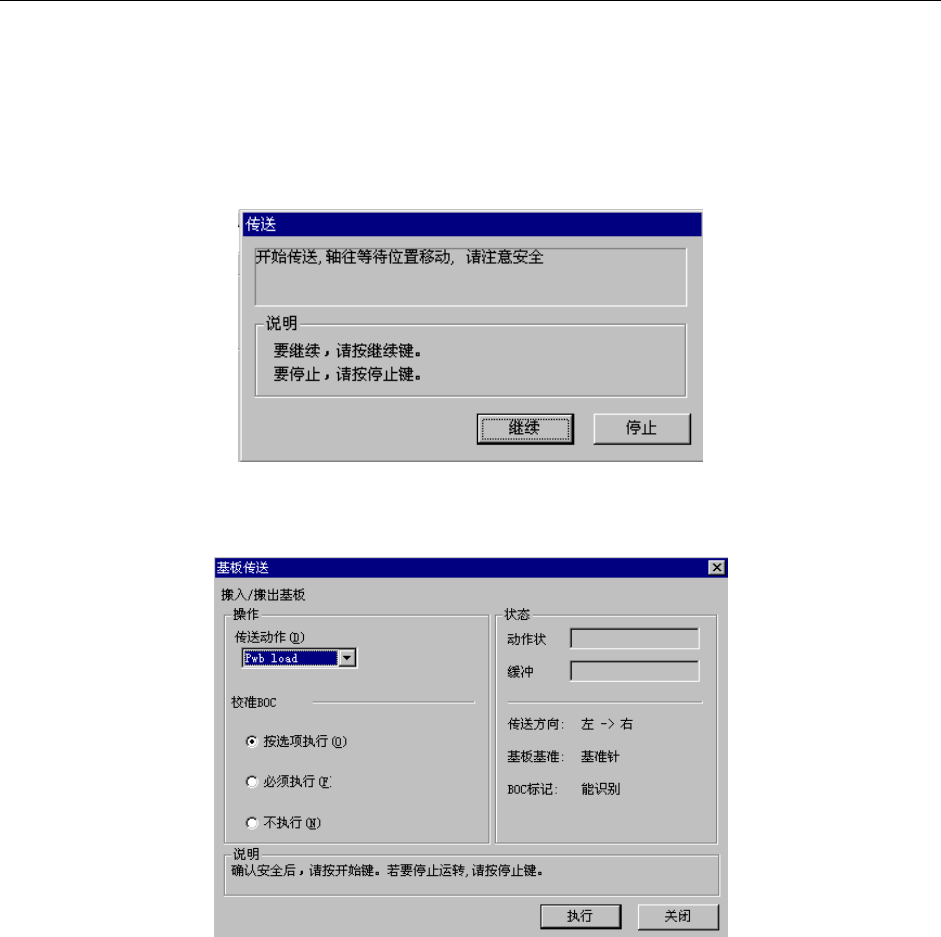

图 4-5-24 安全确认
将轴待避到安全位置后，显示如下的基板传送画面。
图 4-5-25 基板传送
·按<开始>按钮或“执行”进行传送。
·结束操作时，请按“关闭”。
·在传送过程中因某种原因想取消操作时，可以按<停止>按钮停止。
① 传送动作
从一览表中选择搬入或搬出基板。
② 校准BOC
选择是否在搬入基板后马上进行BOC校准。选择“按选项执行”后，则适用操作选项设定
的示教项目设定。
第 4 章 生产程序制作 Rev00
4-124
4-5-4-1-2 自动调整基板宽度
可调整基板传送宽度。
选择菜单后，显示如下的画面。

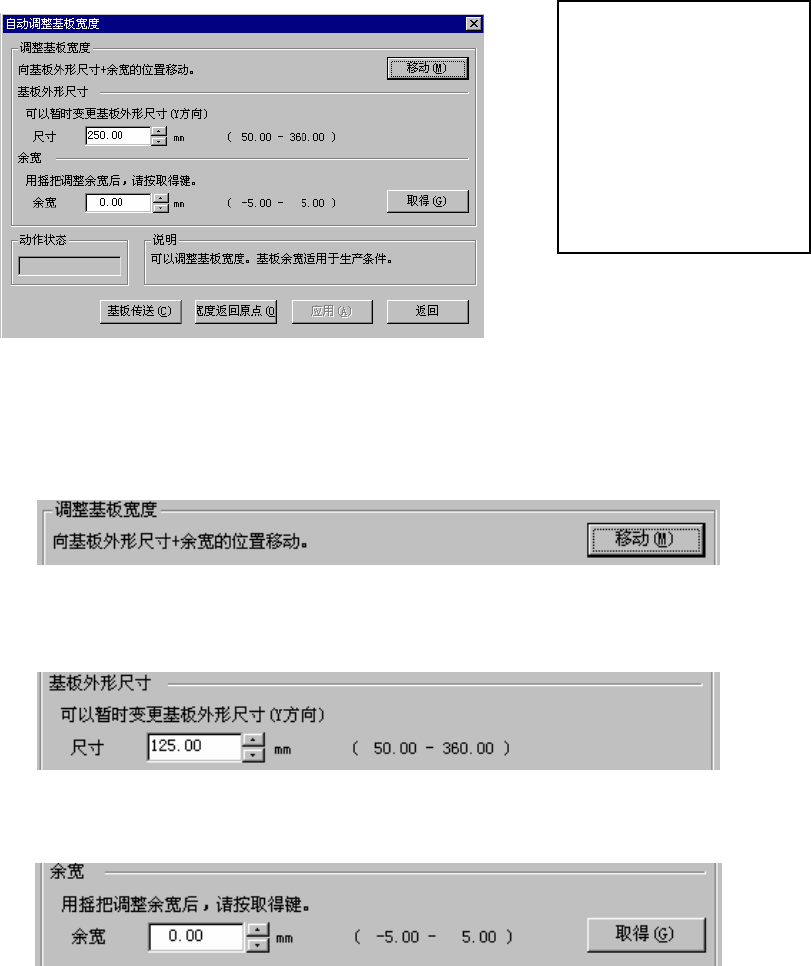

图 4-5-26 基板宽度的自动调整
1) 基板宽度的移动
将传送宽度移动到基板外形尺寸+调整好余宽的宽度，运行时的传送宽度的值适用以下项目的
设定值。
2) 基板外形尺寸
设定基板外形尺寸。初始值设定为基板数据中的基板外形尺寸(Y)。
3) 余宽
设定基板与传送导轨的余宽。
使用主体前面的手柄进行调整后，按下“取得”按钮，将当前的传送宽度与基板外形尺寸的
差值作为余宽进行登录。
4) 基板传送按钮
调出基板搬入/搬出。
5) 宽度返回原点
进行基板宽度自动调整的返回原点。
6) 适用按钮
将余宽值应用于生产条件。
<步骤>
① 输入基板外形尺寸。
② 需要变更的宽度有盈余
时，设置盈余宽度。
③ 单击“移动”。
(未进行宽度返回原点
时，应先进行宽度返回
原点)。
