第 5 章 其它功能 Rev01
5-58
5-4-4-11 HLC 连接
使用HLC时，设置和HLC通讯的IP地址。

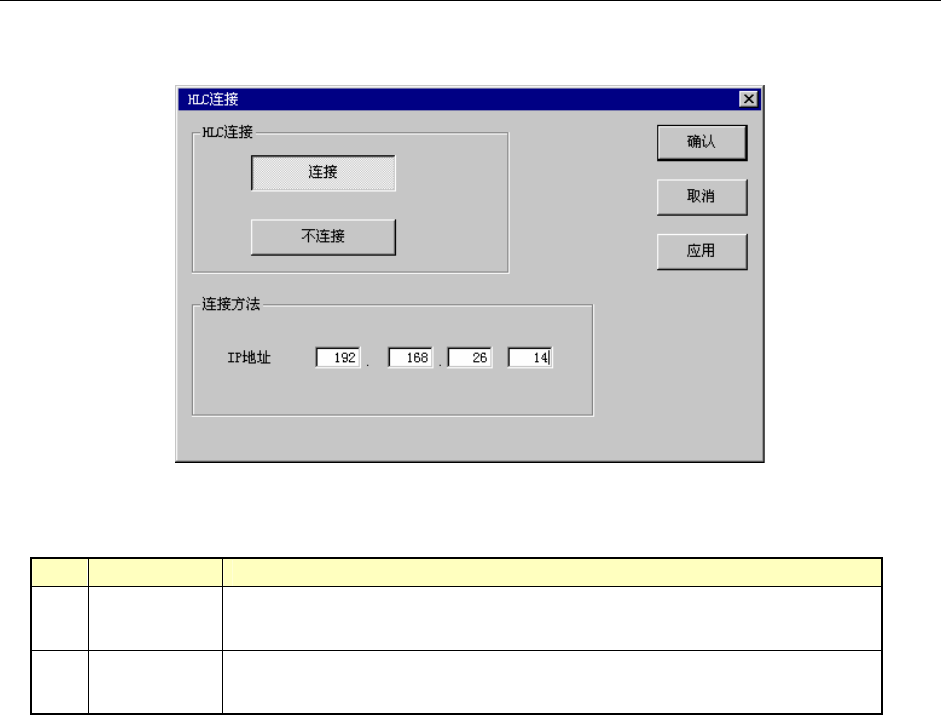

若选择HLC连接，则显示如下图所示的HLC连接设置画面。
图 5-34 HLC 连接的设置画面
1) 设置方法与内容
No. 项目 设置内容
1 HLC 连接
若要将本装置与 HLC(可选项)连接，设置为“连接”。
选择后，按钮成为凹状态。(默认值为不连接)
2 IP 地址
若已设置与 HLC“连接”，应设置与 HLC 通信的 IP 地址。
IP 地址的号码，请根据网络管理员的指示进行设置。
· IP地址的各组数值可在“0～255的值范围内进行设置”。站台之间不可设置同一个值。此
外，也不可以将所有区域都设置为0。
第 5 章 其它功能 Rev01
5-59
5-4-4-12 基板传送
设置基板传送时的条件。

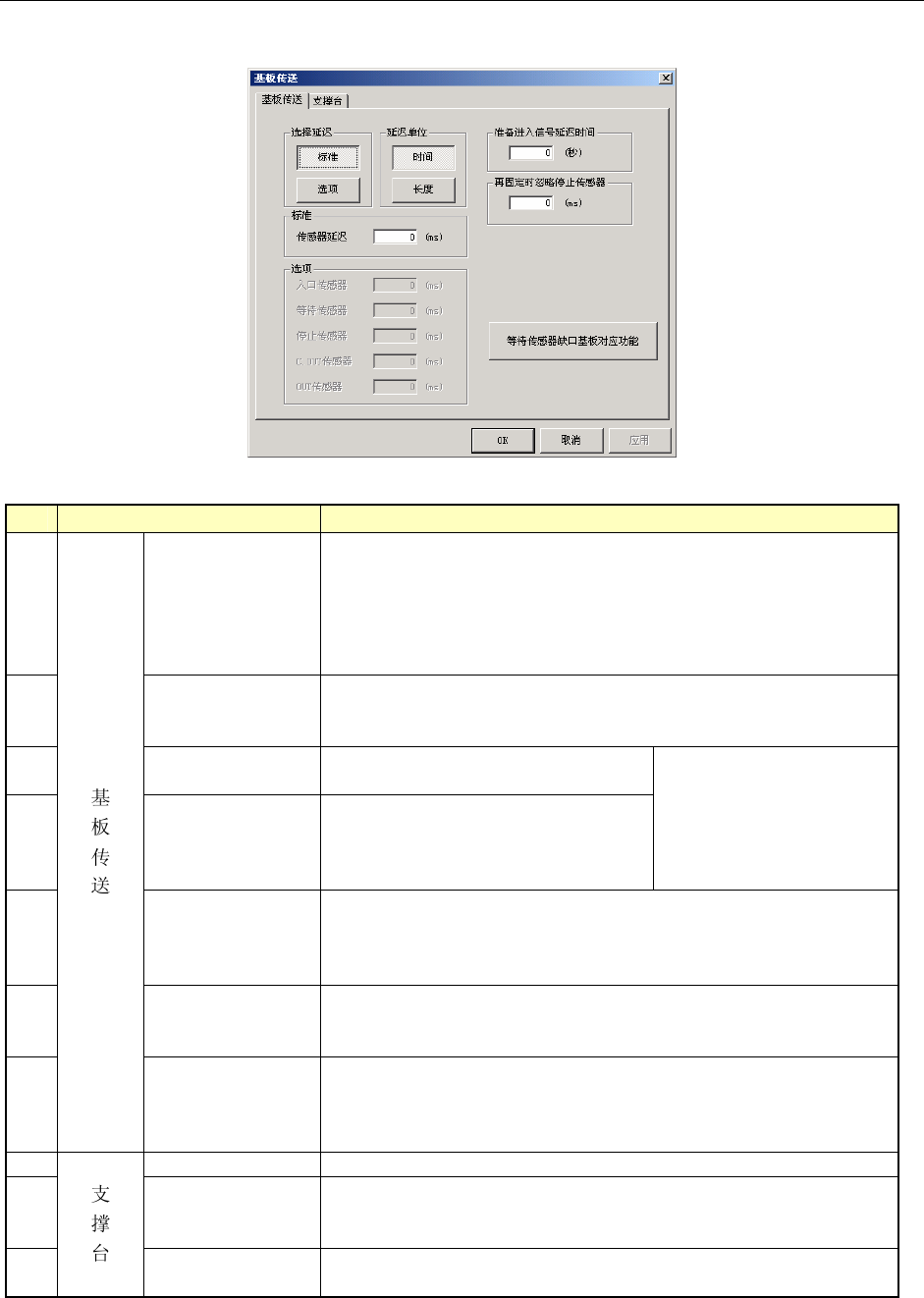

选择基板传送后，显示图5-35 基板传送设置画面。
图 5-35 基板传送设置画面
No. 项目 设置内容
1
延迟时间的选择
选择是一致还是个别设置传送的各传感器的延迟时间。若选择则
按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·可选：各传感器可设置为不同的延迟时间
若选择“标准”，则以下的“标准”传感器延迟时间为有效，若选择
“可选”，则“可选”的各传感器设置的延迟时间有效。
２
延迟的单位
从时间(ms：1/1000 秒)和长度(mm)中选择基板传送传感器延迟的设
定值的单位。
选择后，按钮成为凹状态。
３
传感器延迟时间
当用“延迟时间选择”选择了“标准”
时，设置延迟时间或长度。
４
可选
用“延迟时间选择”选择了“可选”时，
分别设置 IN 传感器、WAIT 传感器、STOP
传感器、C.OUT 传感器、OUT 传感器的
延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
５ 准备进入信号延迟
时间
检测出向后工序传出基板操作中的 OUT 传感器 ON 时，经过在 SETUP
中所设置的准备进入（ReadyIn）信号延迟时间后，检查准备进入
信号的状态。准备进入信号 ON 时，开始向后续工序传出基板。准
备进入信号延迟时间的可设定范围为 1～300 秒。
6 重新夹紧时的
STOP 传感器 OFF
因送料器悬浮等导致生产异常停止后重新生产时，不除去基板而
重新夹紧(翻转后夹紧)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
7
WAIT 传感器的对
应基板缺口功能
当基板缺口部分停止在 WAIT 传感器上时，不论基板是否存在，WAIT
传感器上的检验状态即被清除，判断为无基板。
若把[WAIT 传感器的基板缺口对应功能]设定为有效，则 WAIT 传感
器在[OFF]状态下也可储存[ON]时的状态，确保基板的正常传送
。
8 基板下限 “基板数据”的“内面高度”的初始值。(单位为 mm)
9
下降加速度
从“高”、“中”、“低”的３种速度中选择支撑台下降时的加速度。
(默认值为“高”)
若因焊锡的粘度低等原因而导致元件易动，请设置为“中”或“低”。
10
压入量
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销将基板向上压入。(默认值：0.5mm)
第 5 章 其它功能 Rev01
5-60
5-4-4-13 真空台
进行基板夹紧时的各真空设置。

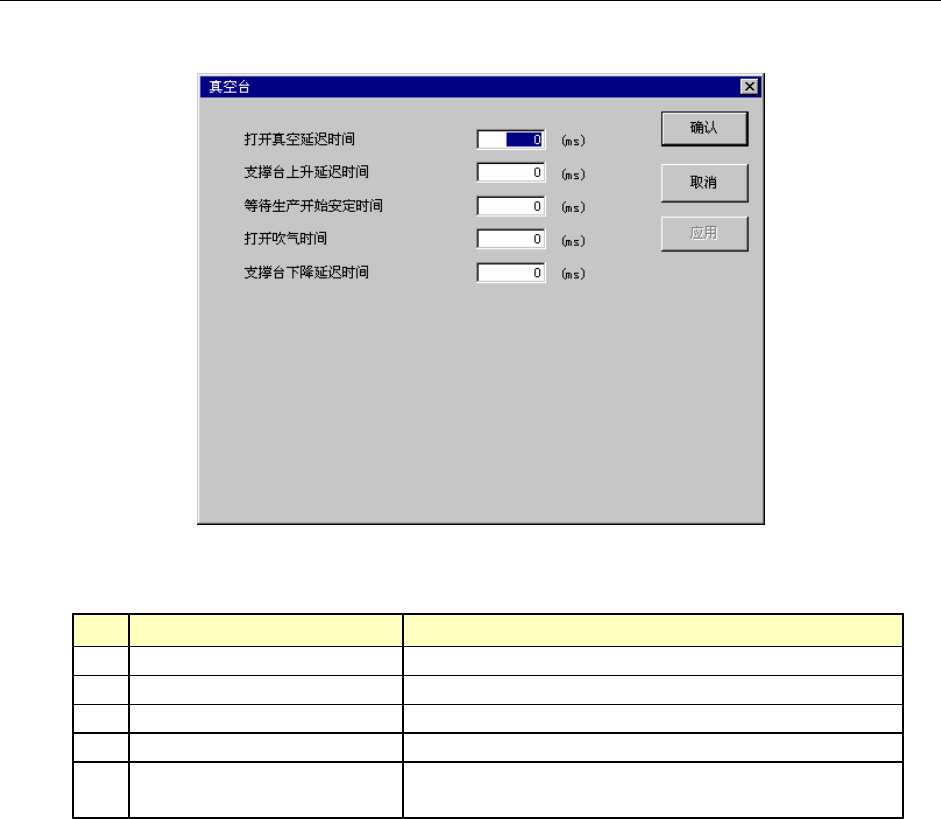

若选择真空台，则显示如下图的真空台设置画面。
图 5-36 真空台设置画面
1) 设置项目
No. 项目 设置内容
1 真空 ON 的延迟时间 夹紧时从 STOP 传感器 ON 到真空 ON 开始的时间
2 支撑台上升的延迟时间 夹紧时，从真空 ON 开始到支撑台面上升开始的时间
3 生产开始稳定的等待时间 夹紧时，真空传感器 ON 探测时间
4 喷吹 ON 的时间 解除夹紧时，喷吹 ON 时间
5 支撑台面下降延迟时间
解除夹紧时，从检测到真空传感器 OFF 到支撑台面开
始下降间的时间
2) 设置方法
· 请直接从键盘输入(单位为ms可设置的值为0～1000)。
· 默认值均为0ms。
