第 4 章 生产程序制作 Rev00 4-106 10) 单格复制 将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。 将其粘贴在数据中时，请执行下面的单元粘贴命令。 11) 单格粘贴 将通过单元复制登录到内存中的数据覆盖到光标所在行的相应项上。 ·用“X”、“Y”、“角度”自剪切的各数据，只能粘贴到相同类型的单元中。 12) 修改元件名称 执行修改元件名称。 选择后显示如下画面。请输入要变更的元件名，并单击“确定”。 图 4-…
第 4 章 生产程序制作 Rev00
4-105
③ 元件选择(一览显示)
显示迄今为止的输入内容。
图 4-5-7 替换内容的确认
●替换：逐一变换已选择行的数据。
●全部替换：进行所有数据的变换。
●询问替换元件
选中选项时，在对每1项的变更进行替换前，显示变更内容的确认画面。
图 4-5-8 变更内容的询问对话框
第 4 章 生产程序制作 Rev00
4-106
10) 单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
将其粘贴在数据中时，请执行下面的单元粘贴命令。
11) 单格粘贴
将通过单元复制登录到内存中的数据覆盖到光标所在行的相应项上。
·用“X”、“Y”、“角度”自剪切的各数据，只能粘贴到相同类型的单元中。
12) 修改元件名称
执行修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。

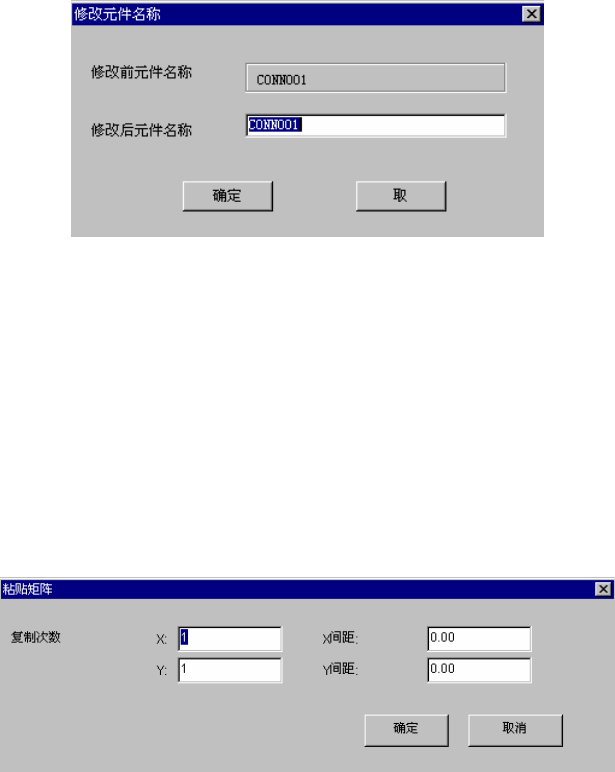

图 4-5-9 修改元件名称对话框
13) 反映元件阶层
将“元件数据”的阶层反映在“贴片数据”中。
14) 粘贴矩阵
选择范围，将用剪切或复制所选择的范围，展开矩阵式进行粘贴矩阵。
选择范围，剪切或复制，并插入。
通过指定X的复制次数、Y的复制次数及X间距、Y间距，可在增加或减少X方向贴片位置、Y方
向贴片位置的同时，进行矩阵状复制。
进行贴片数据的展开粘贴后，元件ID全部作为“#”被粘贴。
吸取数据，不能选择复数进行复制。
图 4-5-10 展开粘贴对话框
①复制次数 X ：指定在 X 方向的复制次数。
②复制次数 Y ：指定在 Y 方向的复制次数。
③X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
④Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
第 4 章 生产程序制作 Rev00
4-107
15) 图象复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<图像复制步骤>
① 请选择 BOC 标记或 IC 标记的标记示教项目。
② 从菜单栏中单击
“编辑”/“图像复制”，显示如下的画面。
从已经登记的标记数据一览表中选择想复制的标记数据，单击“复制”。
图 4-5-11 图像复制对话框
复制图像后，如果为BOC标记则在标记示教显示中显示(*)，如果为区域基准标记，则在标记T
I的单元中显示“OK”。
标记数据已登录完成时，则显示如下的覆盖确认信息。
图 4-5-12 覆盖标记的确认对话框
*
*
