第 1 章 设备概要 Rev01
1-11
1-4-1-6 HMS
HMS(高度测量装置)是用于测量送料器拾取位置等的元件高度的系统。
此系统由实际装备贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS
基板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。

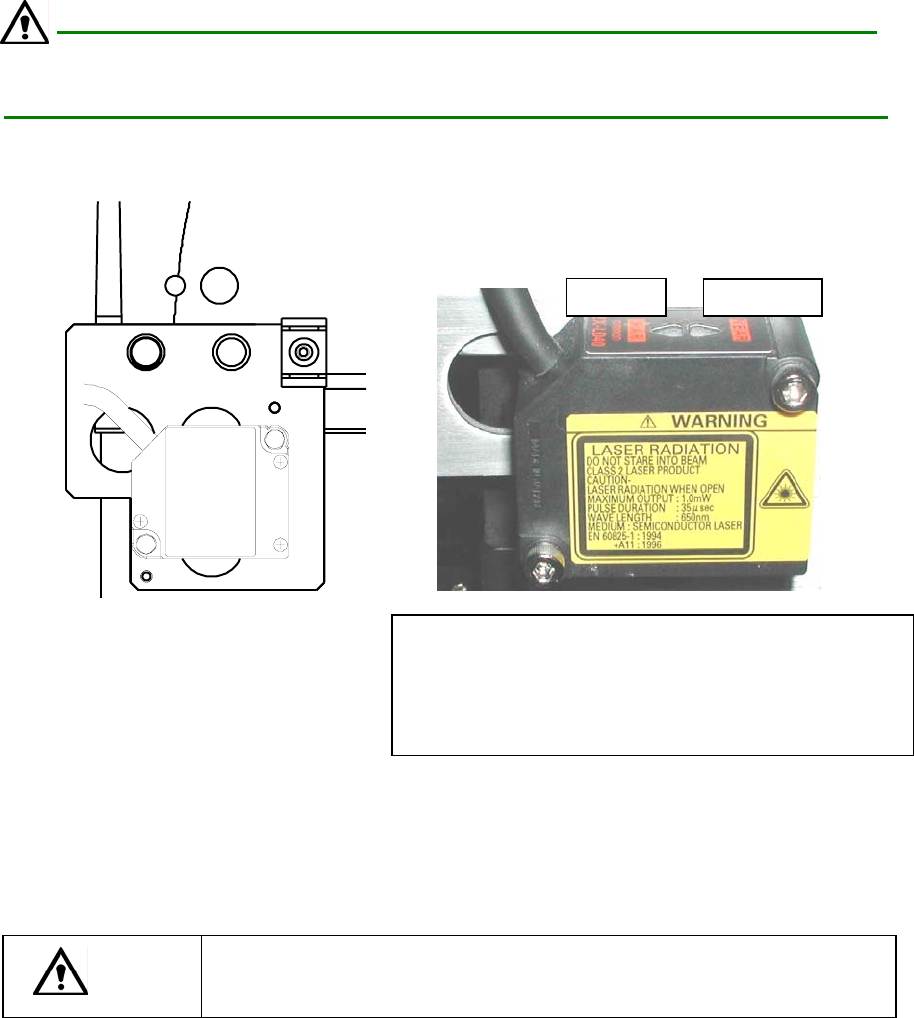

图 1-8 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示安全地使用。
注意
高度传感器发出不可见激光束。切勿直视光束，请勿触摸。
注意
FAR 灯
NEAR
灯
信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1ｍｍ
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯不亮：测量范围外
第 1 章 设备概要 Rev01
1-12
1-4-2 机械规格
(1) 贴片精度
方形芯片：± 0.05（3σ）
* 有关贴片精度的详情，请参见附加的使用说明书 CD。
(2) 最小设定贴片角度
程序可贴片的角度单位：0.05°
(3) 自动工具交换装置(ATC)
可最多安装 31 个吸嘴。
KE-2050R/2055R：29 个
KE-2060R ：29+(大型2)个
(4) 使用空气
气压 ：0.5±0.05Mpa
消气量 ：KE-2050R/2055R 230NL／min
KE-2060R 280NL／min
干燥空气 ：大气压结露点-17℃以下
(5) 噪音等级 ：80dB(A)以下
(6) 原产国 ：日本
(7) 环境条件
工作时
周围温度 ：+10～+35℃(确保精度的周围温度:+20～+25℃)
相对湿度 ：50％以下(35℃)
90％以下(20℃)
运输及保管时
温度 ：-25℃～+70℃
相对湿度 ：20％～95％(但不得结露)
(8) 电源规格
电压(三相) ：AC200V、220V、240V(国内规格)
AC200V、220V、240V、380V、400V、415V(国外规格)
电压允许范围 ：±10%(相对于额定电压)
视在功率 ：3.0KVA
频率 ：50／60Hz
一次侧电源电缆尺寸 ：6mm
2
以上
保护接地导线尺寸 ：6mm
2
以上
(9) UPS
本机为了防止由于突然停电而损坏计算机数据及系统软件，作为备用电源，安装了连续电
源装置(UPS)。
作为备用电源，UPS因使用电池，因此设定为当电池用完前停止系统运行。因此，即使停电，
也不会导致数据的损坏和丢失，能安全可靠地结束系统。
第 1 章 设备概要 Rev01
1-13
1-4-3 对象元件及元件包装方式
KE-2050R KE-2055R KE-2060R
MNLA
注1
(□10.0mm 以上仅
可 2 贴片头吸取)
最小 0.6mm×0.3mm
最大 对角线长度 30.7mm
正方形元件：最大□20.0mm
长方形元件：最大 26.5mm×11mm
激光
识别
FMLA -
最小 1.0
mm×0.5 mm
最大 对角线长度 47.0
mm
正方形元件：最大 □33.5 mm
反
射
-
最小 □3
mm
最大 对角线长度 30.7 mm
正方形：最大□20.0mm
长方形：最大 26.5mm×11mm
标准摄像机
(视野 54.0mm)
透
射
－ □3.0
mm～□6.0 mm
□ 3.0 mm～□50.0 mm
反
射
－
最小 1.0 mm×0.5 mm
最大 正方形：最大□20mm
长方形：最大 24 mm×11mm
1.0 mm～0.5 mm～□24.0mm
选装项
高分辨率摄像机
(视野 27.0mm)
透
射
－ □3.0mm～□6.0mm 3.0mm～□6.0mm
标准摄
像机
反
射
－
最小 □3mm
最大 对角线长度 30.7mm
正方形元件：最大 □20.0mm
长方形元件：最大 26.5mm×11mm
透
射
－ □3.0mm～□6.0 mm
选装项
摄像机
反
射
－
最小 1.0mm×0.5mm
最大 正方形元件：最大 □20.0mm
长方形元件：最大 24mm×11mm
图像
统一
识别
选装
项
MNVC
透
射
－ □3.0mm～□6.0 mm
反
射
-
最大 50.0×150.0 mm（1×3 分段时）
最大 □74.0mm（2×2 分段时）
标准摄像机
(视野 54.0mm)
透
射
－
最大 50.0mm×120.0 mm
（1×3 分段时）
图像
分段
识别
选装项高分辨率
摄像机(视野
27mm)
反
射
－
最大 24.0 mm×72.0 mm（1×3 分段时）
最大 □48.0mm（2×2 分段时）
MNLA
0.2 mm (□0.4
mm 或 0603
时) ～6.0 mm
0.2 mm (□0.4 mm 或 0603
时) ～12.0 mm
0.2 mm (□0.4 mm 或 0603 时)
～20.0 mm
FMLA - 0.3 mm～20.0 mm
图像统一识别 - 0.1 mm～20.0 mm
HC 规格
时(SC 最
大为
6mm,NC
时最大
为 12mm
､
EC 最大
为 25mm)
图像分段识别 - 0.1 mm～20.0 mm
标准摄像机
(镜头视野 54mm)
- 0.38mm～2.54mm
图像
识别
选装项 高分辨率摄
像机
(视野 27.0mm)
- 0.2mm～2.54mm
标准摄像机
(镜头视野 54.0mm)
- 1.0mm～3.0mm
图像
识别
选装项 高分辨率摄
像机
(视野 27.0mm)
－ 0.25mm～2.0mm
标准摄像机
（镜头视野 54.0mm）
－ Φ0.4mm～Φ1.0mm
图像
识别
选装项高分辨率摄
像机（镜头视野
27.0mm）
－ Φ0.1mm～Φ0.63mm
注 1 MNLA 4 吸嘴同时可识别元件的最大元件尺寸为□10.0mm
