第 4 章 生产程序制作 Rev00
4-103
4) 粘贴
粘贴用上述的复制命令选择的范围。
选择粘贴命令，则显示以下画面。
图 4-5-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
5 ) 插入行
插入空白行。
6) 复制并插入
将光标所在行复制插入到下一行。
7) 跳过
选择跳过命令，则显示如下画面。
图 4-5-3 跳过
8) 查找
可以将“元件ID”、“元件名”、“未完成元件”作为查找条件进行查找。
选择查找命令，则显示下图的画面。
图 4-5-4 查找
第 4 章 生产程序制作 Rev00
4-104
9) 替换
对于所有已指定的元件，根据指定的条件，统一替换“元件数据”的“附加信息”、“扩展”、
“检查”各项。
① 条件设定
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。
图 4-5-5 替换元件数据向导 条件设定画面
② 替换值的设定
(1) 显示元件数据附加信息标签的内容。
分别对各数据输入想要变更的值，单击“下一步”。
图 4-5-6 替换设定画面(1)
第 4 章 生产程序制作 Rev00
4-105
③ 元件选择(一览显示)
显示迄今为止的输入内容。

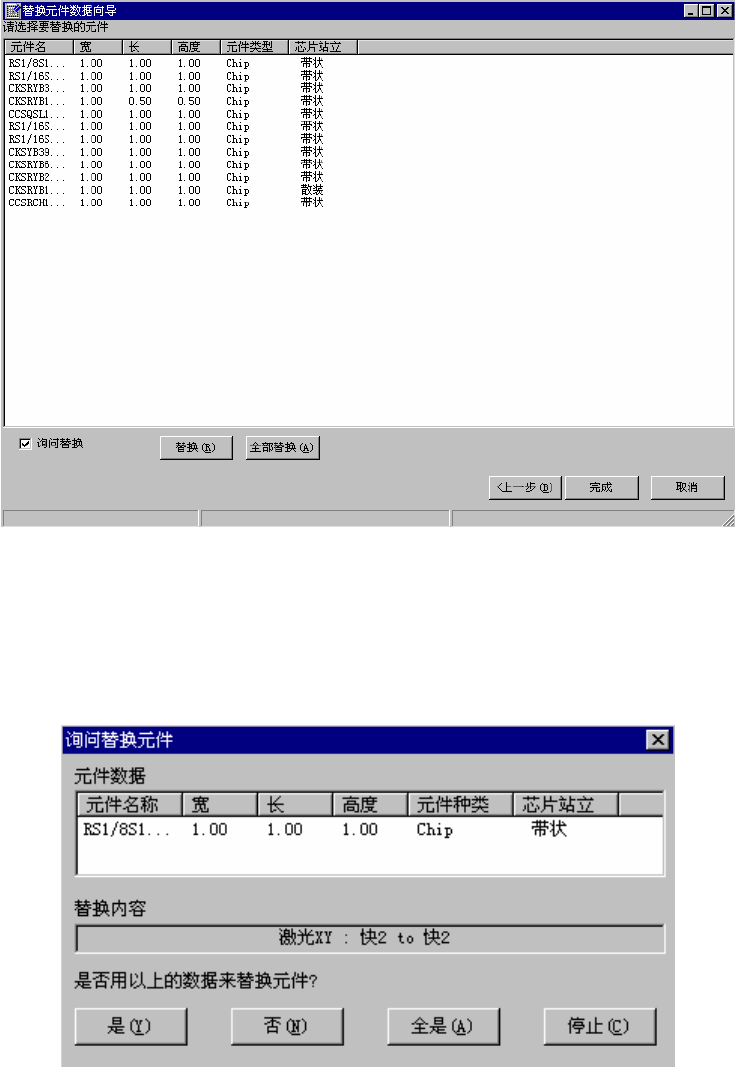

图 4-5-7 替换内容的确认
●替换：逐一变换已选择行的数据。
●全部替换：进行所有数据的变换。
●询问替换元件
选中选项时，在对每1项的变更进行替换前，显示变更内容的确认画面。
图 4-5-8 变更内容的询问对话框
