第 1 章 设备概要 Rev01 1-24 5) 手动控制 文件(F) 显示(V) 控制(C) 帮助(H) 贴片头(H) >> 传送系统(C) >> 图像(V) >> 供给设备(F) >> 其他(O) >> 状态栏(S) 贴片头控制(H)… 贴片头设备控制(D)… 激光控制(L)… 个别控制(I)… 自动控制(A)… 自动基板宽度调整控制(W)… 基板吸取控制(P)… VCS …
第 1 章 设备概要 Rev01
1-23
3) 生产
4) 机器设定
文件(F) 显示(V) 设定组(G) 帮助(H)
ATC 吸嘴分配(A)…
无吸嘴真空值(V)…
基准销的位置(R)…
外形基准位置(E)…
MTC 梭子吸取位置(P)…
MTS 组位置偏差(O)…
工具栏(T)
状态栏(S)
登录吸嘴一览表(L)…
读出吸嘴数据(R)…
关闭应用程序(X)
元件废弃位置(T)…
IC 回收带位置(I)
贴片头等待位置(W)
使用单元(D)…
多工位线(L)…
基板传送(C)…
真空台(U)…
信号灯(S)…
坏标传感器示教(B)…
共面性(N)…
文件(F) 显示(V) 生产支援(C) 窗口(W) 工具(T) 帮助(H)
KE-2000 帮助
零件数设定
操作选项
数据变更
自动基板宽调节
重试一览 >>
检查 >>
生产条件画面
生产状态… >>
生产管理信息 >>
生产信息
传送• I/O 状态
生产程序检查…
贴片跟踪…
简易准备…
工具栏(T)
状态栏(S
)
打开(O) Ctrl+O
保存覆盖 (S
) Ctrl+S
另存为(A
)…
删除继续生产文件(D)
关闭应用程序(X)
未贴片一览表
供给装置信息
综合
前面
后面
托架
MTC
MTS
吸取率
清除
单独验证
连续验证
SOT 方向单独检查
SOT 方向连续检查
激光高度检查
VCS 脏污检查
设备信息的取得…
生产设备状态…
生产状态…
第 1 章 设备概要 Rev01
1-24
5) 手动控制
文件(F) 显示(V) 控制(C) 帮助(H)
贴片头(H) >>
传送系统(C) >>
图像(V) >>
供给设备(F) >>
其他(O) >>
状态栏(S)
贴片头控制(H)…
贴片头设备控制(D)…
激光控制(L)…
个别控制(I)…
自动控制(A)…
自动基板宽度调整控制(W)…
基板吸取控制(P)…
VCS 控制(V)…
MTC 控制(C)…
MTS 控制(S)…
定位销控制(F)…
DTS 控制(D
)…
ATC 控制(A)…
信号灯控制(S)…
元件验证(V)…
校准台控制(C)…
其他传感器(O)…
驱动器情况(D)…
关闭应用程序(X)
第 2 章 生产 Rev01
2-1
第 2 章 生产
2-1 流程图
本章将对 No2～No5、No9～No12 加以说明。

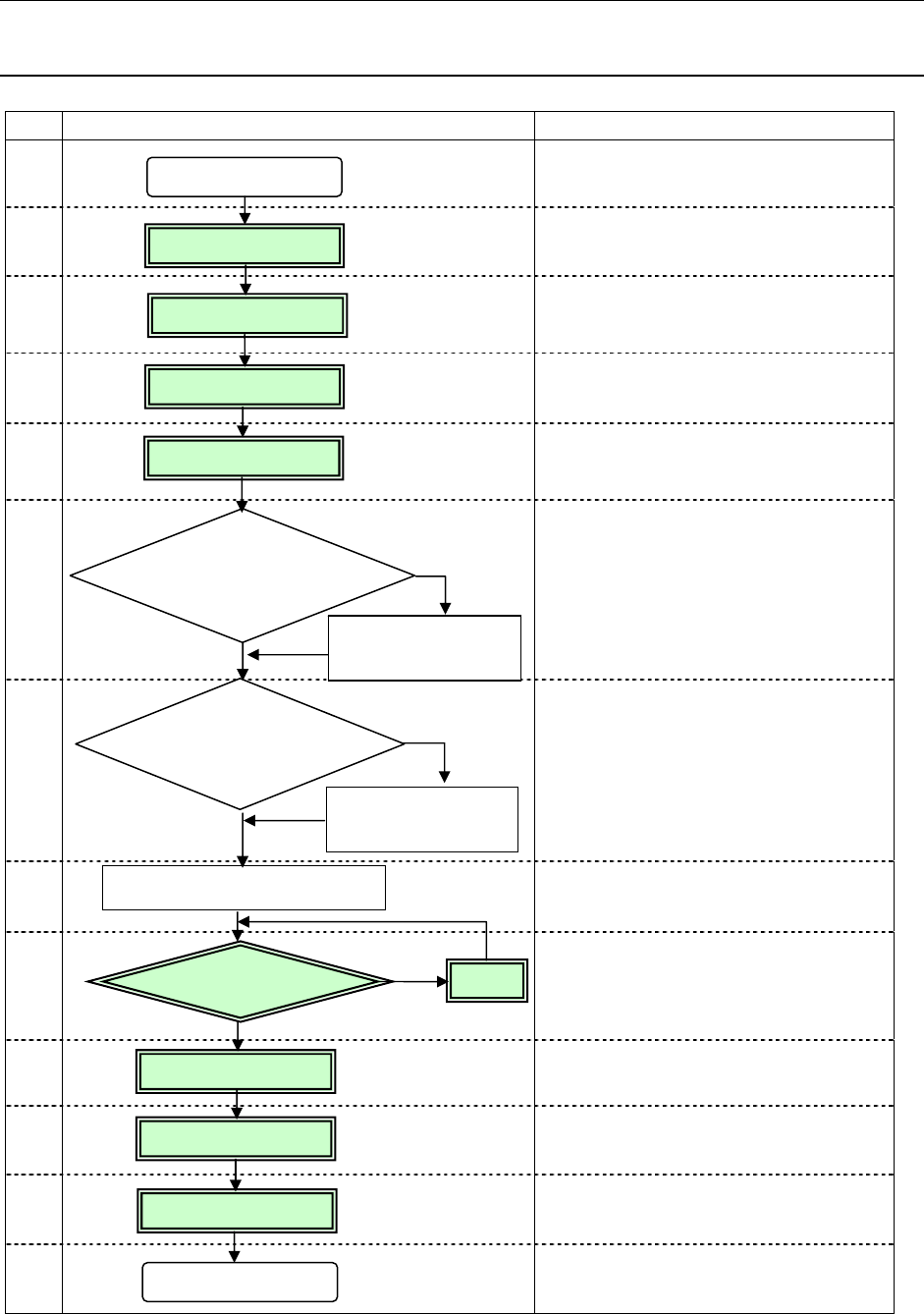

No. 流程图 备注
1
进行主空气压力的确认(0.49MPa)，
ATC 周围的确认等日常检查。
2
3
在实施前确认装置内部是否有异物等。
4
节假日结束后以及在寒冷的地方使用
时，请务必实施(预热 10 分钟左右)。
5
6
在日常检查或设置基板时、以及在清
扫吸嘴或改变基准销位置后，机器的
初始设定状态被改变时，请重新设定
“机器设置”。
(参见第 5 章的机器设置的相关说明)
7
参见第 5 章的数据库的相关说明
8
9
当发生贴片位置偏差、定心不良等，
未能正常贴片时，可用“程序编辑”
进行修正。但部分元件数据可在“生
产”中进行修正。
10
11
12
13
定期性实施
(参见“第 3 章 保养”)
电源ON
装置检查
返回原点
预热
设置基板
机器设置状况的
变更
用“机器设置”
来设定变更部分
制作元件数据库
用“数据库”来
制作元件数据
贴片确认
存在问题时
生产
退出生产
电源 OFF
无异常
必要时
必要时
不必时
不必时
修正
制作、编辑生产程序
日常检修
