第 5 章 其它功能 Rev01 5-66 5-4-4-18 CAL 块标记脏污设置 设置返回原点和生产前是否进行标准块标记的脏污检查。 图 5-43 CAL 块标记的脏污检查 CAL 块标记脏污检查已经设置有初始值。请直接按下 [OK] 按钮。
第 5 章 其它功能 Rev01
5-65
5-4-4-17 VCS 脏污检查
检查 VCS 外罩玻璃脏污。

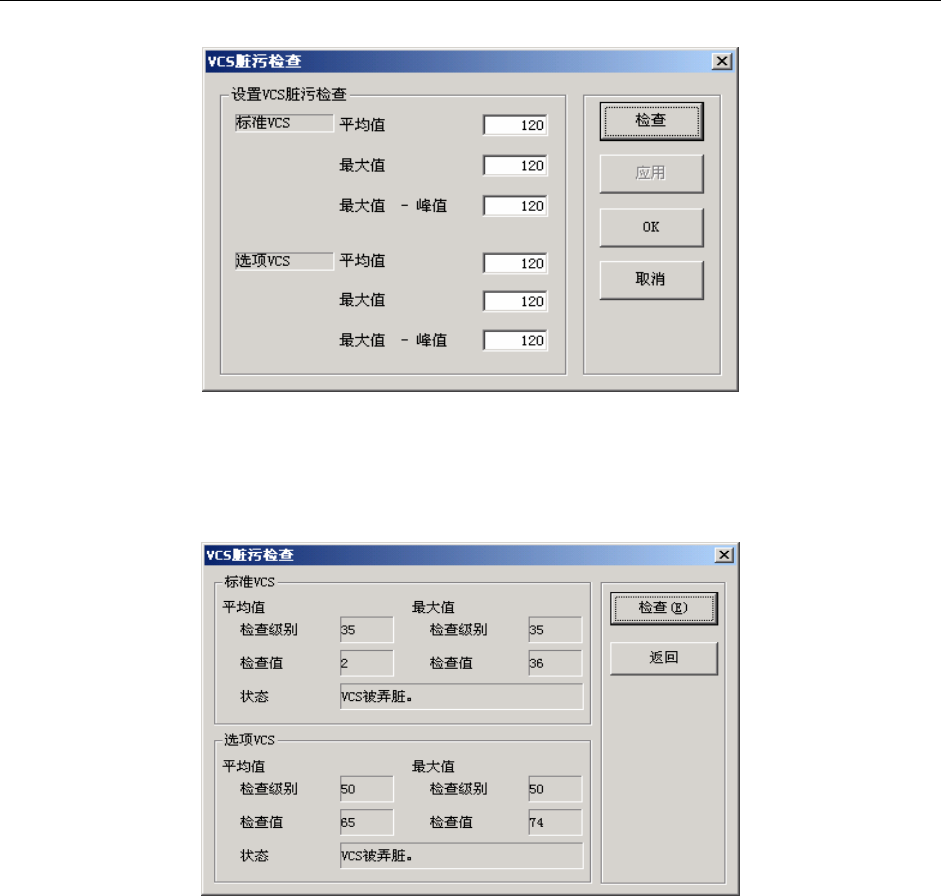

图 5-41 VCS 脏污检查
各项设定值初始值均已设定。请直接下[检查]按钮。
[VCS 脏污检查]画面启动，按下[检查]按钮后，开始进行脏污检查。
检查结果显示在画面内的[状态]栏上。显示脏污时，请擦拭检查 VCS 外罩玻璃脏污。
图 5-42 VCS 脏污检查 执行对话框
第 5 章 其它功能 Rev01
5-66
5-4-4-18 CAL 块标记脏污设置
设置返回原点和生产前是否进行标准块标记的脏污检查。

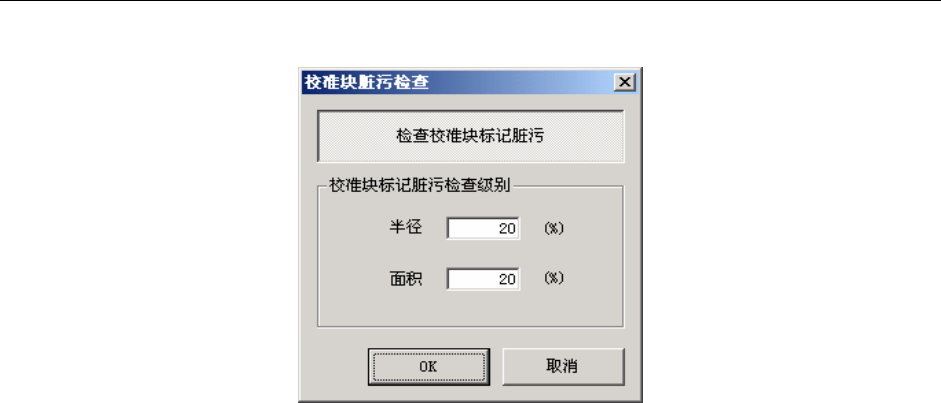

图 5-43 CAL 块标记的脏污检查
CAL 块标记脏污检查已经设置有初始值。请直接按下[OK]按钮。
第 5 章 其它功能 Rev01
5-67
5-4-5 机器设置
在机器设置的输入中需要驱动机器时，请点击跟踪球的“右”键或按“F9”键，启动弹出菜单。

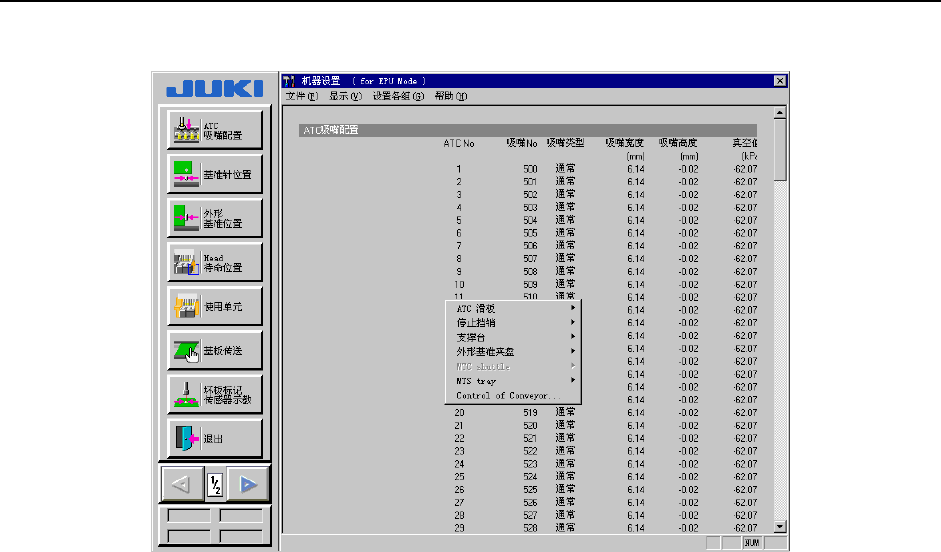

图 5-44 机器设置的弹出菜单
用跟踪球选择并点击或用光标键选择按“ENTER”键，可以驱动机器。
