第 5 章 其它功能 Rev01 5-25 5-1-8 打印 从菜单栏中单击“文件”/“打印”后，显示如下画面。 设置打印条件，单击“确定”后，即可打印。 打印需要安装打印驱动器。 5-1-9 退出数据库 单击“文件”/“退出”。
第 5 章 其它功能 Rev01
5-24
4) 吸嘴（默认）
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。制作数据时自动选择的吸嘴号，
将根据根据这里的设置而变。
例)指定“使用500号吸嘴为默认值”时
⇒输入元件尺寸“2mm×1.2mm 后，“500 号吸嘴”即被自动选择。
5-1-7 图像数据的制作
单击“图像表格”标签后，可显示制作图像数据的画面。
关于制作方法，请参照程序编辑“第4章 4-3-7 图像数据”。
第 5 章 其它功能 Rev01
5-25

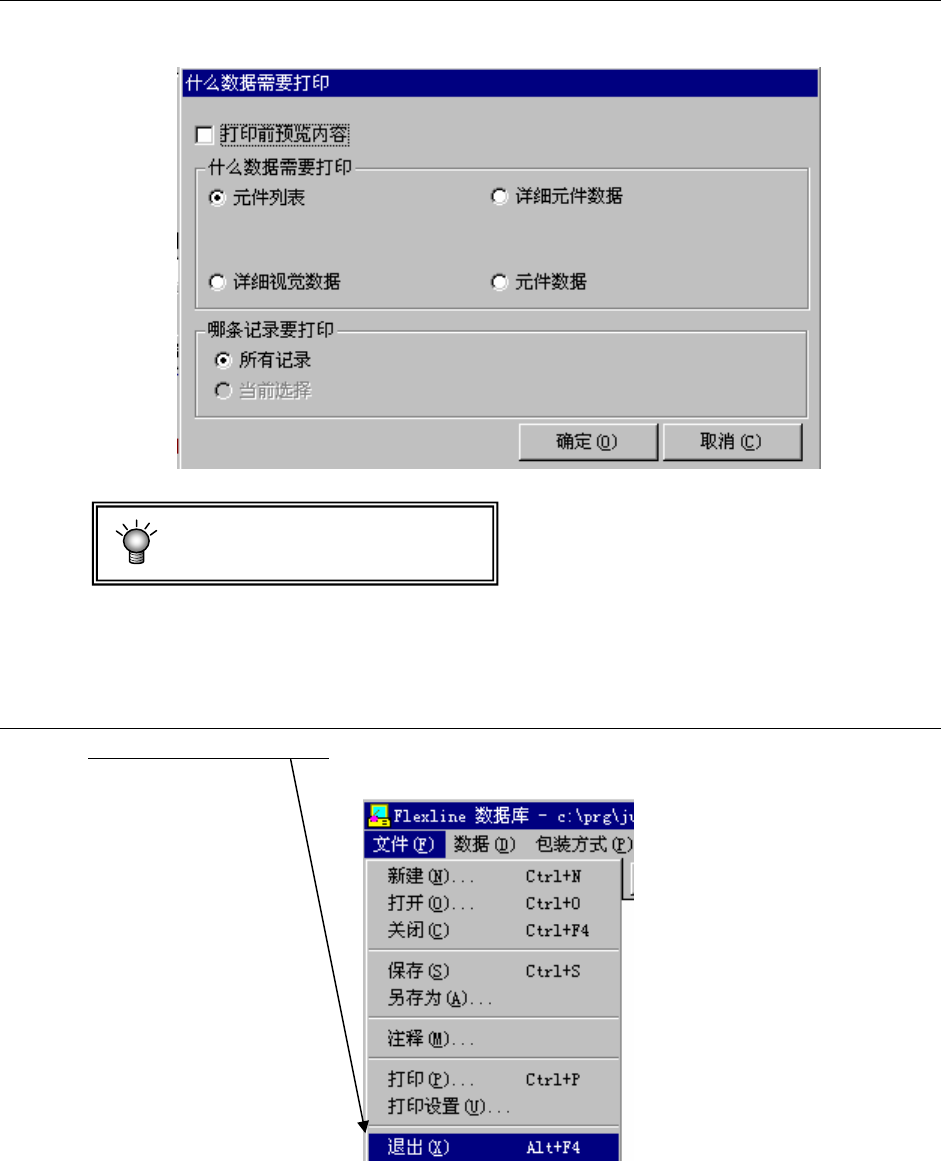

5-1-8 打印
从菜单栏中单击“文件”/“打印”后，显示如下画面。
设置打印条件，单击“确定”后，即可打印。
打印需要安装打印驱动器。
5-1-9 退出数据库
单击“文件”/“退出”。
第 5 章 其它功能 Rev01
5-26
5-2 操作选项
5-2-1 概要
对制作程序、或生产时的运行条件等进行设定。
操作选项中可设定的项目列表如下。
5-2-2 详细设定项目
从主画面的菜单栏中选择[选项]/[操作选项]，显示操作选项的设定画面。
操作选项由7项构成，点击画面上方的标签可切换各项目。
5-2-2-1 示教
图 5-5 示教选项
内容 序
号
项目
状态 动作及详细内容
设置是否在数据编辑中示教贴片位置时，要执行 BOC 调整(执行 BOC
标记识别、内部校正)。
通常为选中状态(设置为“进行”)。
１ 以 BOC 排列贴片位置
选中
示教贴片位置时，经 BOC 校正移动至坐标获得值后，执行
反校正。因此，可对基板示教正确的贴片位置坐标。
基板数据的定位方式为孔基准时，设定是否根据基准销与从动销之
间的倾斜度进行贴片位置校正。
２ 进行基准针校正
选中
基板数据的定位方式为孔基准时，根据基准销和从动销之
间的倾斜度校正贴片位置。
※注
※注：在机器设置中，只有正确的输入基准销和从动销的坐标，才能正确地进行校正。
