• 原来的送料器编号 ( 元件配置数据 ) 的 C( 控制指令 ) 数据被设定为 “ S ” 或 “ X ” 时，该送料器编号指定的贴装为全部跳过。 ( 不被贴装 ) 并且，从该送料器指定的送料器替代指定成为全部无效。 • 可以从不同送料器编号指定为同一的送料器替代目标。 • 送料器替代的链接数无限制。 • 虚拟原点位置指定的送料器编号不随送料器替代变化。指定送料 器是固定的。 • 送料器替代目标的送料器替代机能设定为 “ 不使用 ” …
2.5.3 2.5.3
2.5.3 2.5.3
2.5.3
送料器替代运行机能送料器替代运行机能
送料器替代运行机能送料器替代运行机能
送料器替代运行机能
准备多使用量品种的备用送料器，发生元件断料时，依次替代到备
用送料器的机能。
发生元件断料时，可延长补给元件的间隔，并且可进行补给元件的
同时替代。
进行送料器替代运行进行送料器替代运行
进行送料器替代运行进行送料器替代运行
进行送料器替代运行
(1) 在 “ 线路板程序 ” 编辑界面的 “ 元件配置数据 ” 选项卡中，设定
送料器替代机能为 “ 使用 ” ，设定替代送料器编号( 替代目的地
的送料器编号) 。

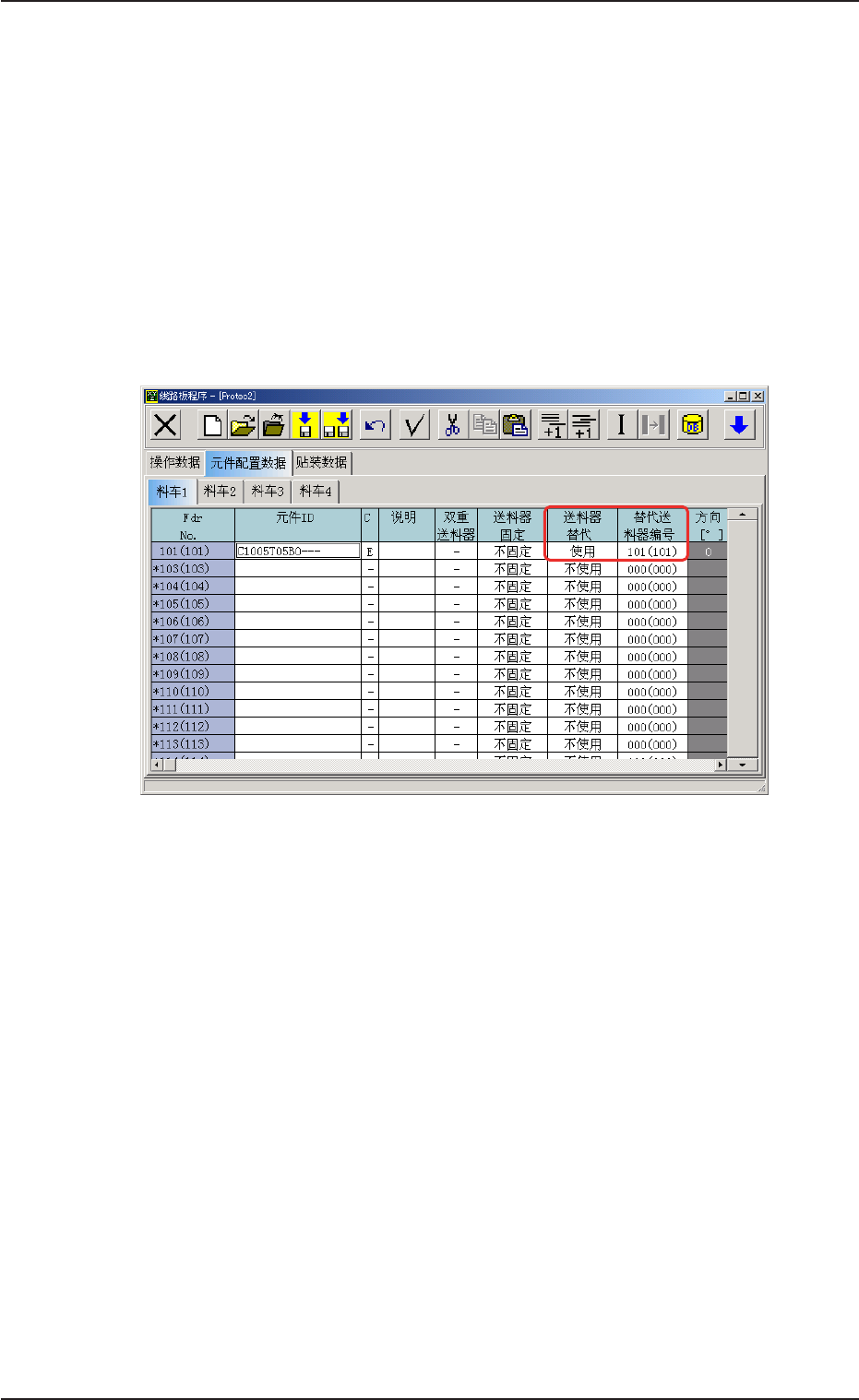

Fig.2B28 Fig.2B28
Fig.2B28 Fig.2B28
Fig.2B28 “
线路板程序线路板程序
线路板程序线路板程序
线路板程序 ”
编辑界面的编辑界面的
编辑界面的编辑界面的
编辑界面的 “
元件配置数据元件配置数据
元件配置数据元件配置数据
元件配置数据 ”
选项卡选项卡
选项卡选项卡
选项卡
替代送料器编号设定时的条件替代送料器编号设定时的条件
替代送料器编号设定时的条件替代送料器编号设定时的条件
替代送料器编号设定时的条件
• 设定送料器替代机能的送料器编号和替代目的地的送料器编号的
元件 ID 须相同。
• 替代目的地的送料器编号也添加元件配置补正值，须在以下范围
内设定。
TCM-X110: 101～179、201～279、301～379、401～479
TCM-X210: 101～179、201～279、301～379、401～479
TCM-X300: 101～170、201～270、301～370、401～470
• 替代的指定目的地须完结。( 送料器编号未设定循环)
• 替代目的地的元件配置数据的 C(控制指令) 数据未被设定为 “S ” 或
“X”。
2.5 2.5
2.5 2.5
2.5
替代运行机能替代运行机能
替代运行机能替代运行机能
替代运行机能
0409-002 2-22
• 原来的送料器编号( 元件配置数据) 的 C(控制指令) 数据被设定为
“S ” 或 “ X ” 时，该送料器编号指定的贴装为全部跳过。( 不被贴装)
并且，从该送料器指定的送料器替代指定成为全部无效。
• 可以从不同送料器编号指定为同一的送料器替代目标。
• 送料器替代的链接数无限制。
• 虚拟原点位置指定的送料器编号不随送料器替代变化。指定送料
器是固定的。
• 送料器替代目标的送料器替代机能设定为 “ 不使用 ” 时，结束用
该送料器进行替代。
例例
例例
例 在以下情况，送料器编号 105(125)结束送料器替代。
(a)将同一的元件 ID(同一品种) 设置为多个送料器，分散
生产时，可以将这些送料器用送料器替代链接。
也在贴装数据(P)的送料器数据中未指定的送料器上设
置同一元件 ID(同一品种) ，设定到替代目的地的送料
器编号。
最初在各送料器上分散运行，但每发生元件断料时汇
集，等到同一元件群全部用完时元件断料而停止。
(b)关于送料器替代指定时的料车连结
在贴装数据(P)的送料器编号中无指定的料车侧设定有
送料器替代目标的送料器时，连结并运行。
2.5 2.5
2.5 2.5
2.5
替代运行机能替代运行机能
替代运行机能替代运行机能
替代运行机能
0409-002 2-23
送料器替代送料器替代
送料器替代送料器替代
送料器替代
元件元件
元件元件
元件
ID CID C
ID CID C
ID C
使用
不使用
Fdr No.Fdr No.
Fdr No.Fdr No.
Fdr No.
使用
替代替代
替代替代
替代
送料器编号送料器编号
送料器编号送料器编号
送料器编号
Note
(2) 在 “ 运行方式 ” 子菜单( “ 自动运行 ” 菜单) 的 “ 替代品指定 ” 选
项卡中，打开 “ 送料器替代 ” 选项卡。
Fig.2B29 Fig.2B29
Fig.2B29 Fig.2B29
Fig.2B29 “
送料器替代送料器替代
送料器替代送料器替代
送料器替代
((
((
(
有效有效
有效有效
有效
))
))
) ”
选项卡选项卡
选项卡选项卡
选项卡
Fig.2B29 是在 “ 线路板程序 ” 编辑界面的 “ 元件配置数据 ”
选项卡中，将送料器替代功能设定为 “ 使用 ” 时的情况。
设定为 “ 不使用 ” 时，显示如下。
Fig.2B30 Fig.2B30
Fig.2B30 Fig.2B30
Fig.2B30 “
送料器替代送料器替代
送料器替代送料器替代
送料器替代
((
((
(
无效无效
无效无效
无效
))
))
) ”
选项卡选项卡
选项卡选项卡
选项卡
2.5 2.5
2.5 2.5
2.5
替代运行机能替代运行机能
替代运行机能替代运行机能
替代运行机能
0409-002 2-24
