(10) 切换操作台的[OPERATION]开关到 “SETUP” 侧，打开正面安全
门。
(11) 将认识完的元件从吸嘴上取出。
(12) 关闭正面安全门，将操作台的[OPERATION]开关切换到 “RUN”
侧。
(13) 按[ 返回] 按钮，返回到 “ 元件认识测试 ” 选项卡。
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
3.3.23.3.2
3.3.23.3.2
3.3.2
振荡测试振荡测试
振荡测试振荡测试
振荡测试
在 “ 元件认识测试 ” 选项卡中，按[ 振荡测试] 按钮，便显示以下选
项卡。

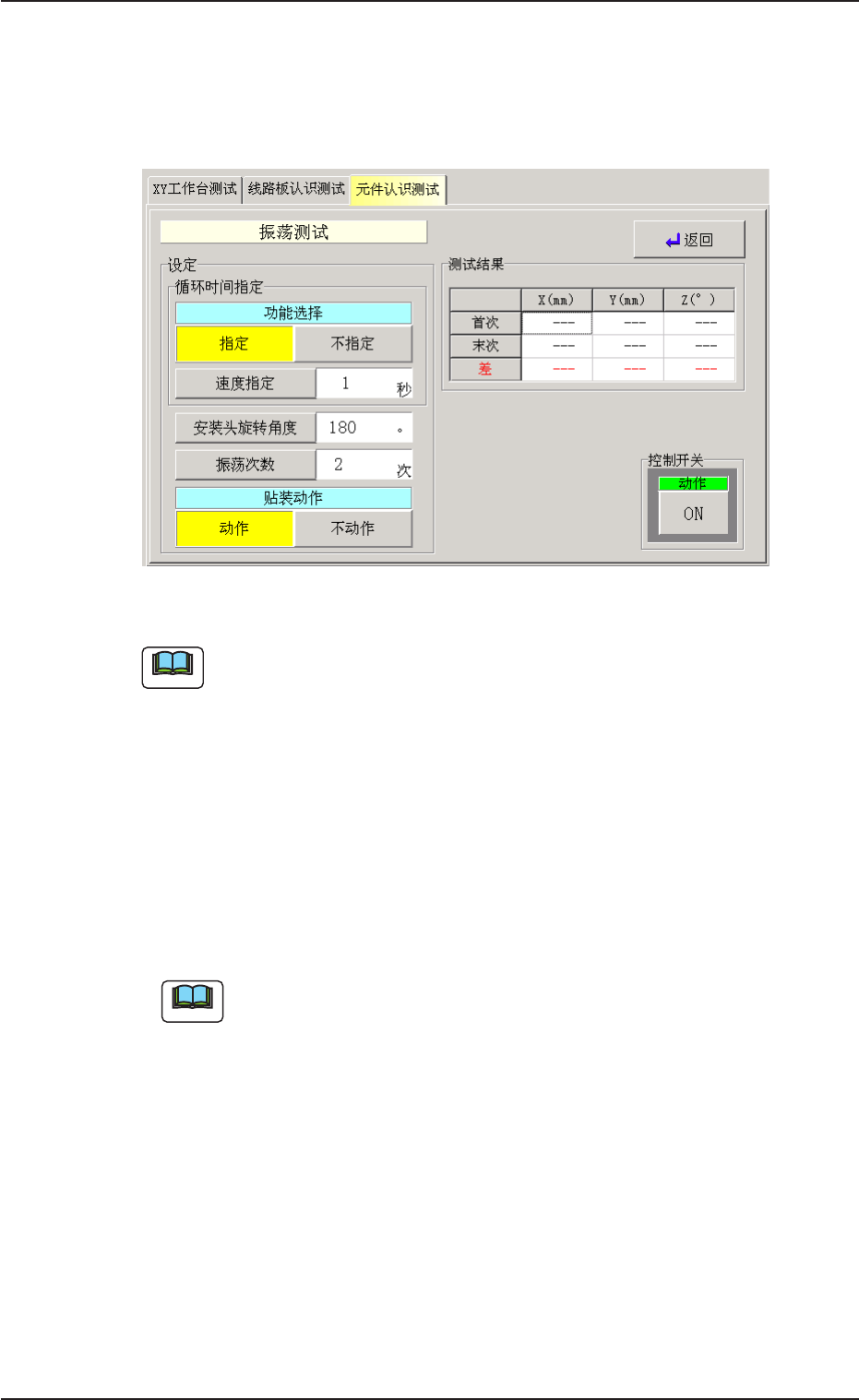

Fig.2F36Fig.2F36
Fig.2F36Fig.2F36
Fig.2F36 “
振荡测试振荡测试
振荡测试振荡测试
振荡测试 ”
界面界面
界面界面
界面
执行 “3.3.1 元件认识测试 ” 的元件认识测试(连动处理) 步骤
和元件认识测试( 手动操作) 步骤的操作，仅当元件在认识
位置时，才可进行振荡测试动作。
振荡测试的执行步骤振荡测试的执行步骤
振荡测试的执行步骤振荡测试的执行步骤
振荡测试的执行步骤
(1) 设定振荡测试的循环时间指定。
(1-1) 按机能选择的[ 指定] 、[ 不指定] 按钮。
(1-2) 设定机能选择为[ 指定] 时，按[ 速度指定] 按钮，设定循环
时间。
可以以 0.001 秒为单位设定循环时间。
0409-002 6-45
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
Note
Note
(2) 设定安装头旋转角度。
按[ 安装头旋转角度] 按钮，便显示 “ 安装头旋转角度 ” 编辑界
面，输入安装头旋转角度(0～180°) 后，按[ 设定] 按钮。
(3) 设定振荡次数。
按[ 振荡次数] 按钮，便显示 “ 振荡次数 ” 编辑界面，输入振荡次
数(1～100 次) 后，按[ 设定] 按钮确认。
(4) 设定是否进行贴装动作。
在 “ 振荡测试 ” 操作界面中，按[ 动作] 或[ 不动作] 按钮。
(5) 按动作[ON]按钮后，在 2 秒钟内再按操作台的[ENABLE]按钮，
执行振荡测试。
振荡测试的结果显示在 “ 测试结果 ” 栏中。
首次首次
首次首次
首次
::
::
: 显示振荡测试前离元件基准点的吸嘴位置的偏离量
“X、Y”、角度 “Z”。
末次末次
末次末次
末次
::
::
: 显示振荡测试后离元件基准点的吸嘴位置的偏离量
“X、Y”、角度 “Z”。
差差
差差
差
::
::
: 显示振荡测试的前后之差。
(6) 按[ 返回] 按钮，返回到 “ 元件认识测试 ” 选项卡。
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
