2.7 2.7 2.7 2.7 2.7 元件拾取检测机能 元件拾取检测机能 元件拾取检测机能 元件拾取检测机能 元件拾取检测机能 0409-001 2 - 31 检测出排出异常元件时 检测出排出异常元件时 检测出排出异常元件时 检测出排出异常元件时 检测出排出异常元件时 ( 1 ) 排出异常元件的检测 ( 第一次 ) 检测出在吸取异常下的元件排出 中，该排出的元件没有被正常排出 的状态。 • 装置信息显示 • 对象安装头的真空阀为 ON…
2.7 2.7
2.7 2.7
2.7
元件拾取检测机能元件拾取检测机能
元件拾取检测机能元件拾取检测机能
元件拾取检测机能
0409-001 2-30
(3)(3)
(3)(3)
(3)
异常的确认和恢复作业异常的确认和恢复作业
异常的确认和恢复作业异常的确认和恢复作业
异常的确认和恢复作业
确认对象安装头的确认对象安装头的
确认对象安装头的确认对象安装头的
确认对象安装头的 “
拾取元件拾取元件
拾取元件拾取元件
拾取元件 ”
后，后，
后，后，
后，
请务必拆卸。请务必拆卸。
请务必拆卸。请务必拆卸。
请务必拆卸。
(4) 线路板的元件断料确认
请进行生产中线路板的元件断料确
认。
2.7 2.7
2.7 2.7
2.7
元件拾取检测机能元件拾取检测机能
元件拾取检测机能元件拾取检测机能
元件拾取检测机能
0409-001 2-31
检测出排出异常元件时检测出排出异常元件时
检测出排出异常元件时检测出排出异常元件时
检测出排出异常元件时
(1) 排出异常元件的检测( 第一次)
检测出在吸取异常下的元件排出
中，该排出的元件没有被正常排出
的状态。
• 装置信息显示
• 对象安装头的真空阀为 ON。
• 对象安装头的下一个贴装步骤进
行补装。
• 生产管理数据 : 加上(+1)“ 排出
异常元件 ” 的
相应项目。
(2)排出异常元件的排出重试( 第二次)
• 将对象安装头转一圈，在芯片排
出箱上再次执行 “ 元件排出 ” 。
强制关闭真空阀，吹气。
(3)排出异常元件的检测( 第二次)
进行第二次的排出异常确认。
• 检测出排出异常时的对象安装头
真空阀为 ON。
• 对象安装头的下一个贴装步骤进
行补装。
• 检测结果 OK 时，对象安装头复
位到生产中。
(4)排出异常元件下的异常停止( 连续
检测两次)
在(3)中，检测出第二次排出异常
时，将对象安装头搬送到芯片排出
箱上。
显示装置异常信息，在 “ 暂停中 ” 状
态下停止装置运行。
(真空阀 OFF)
事实上成为第三次的排出重试。

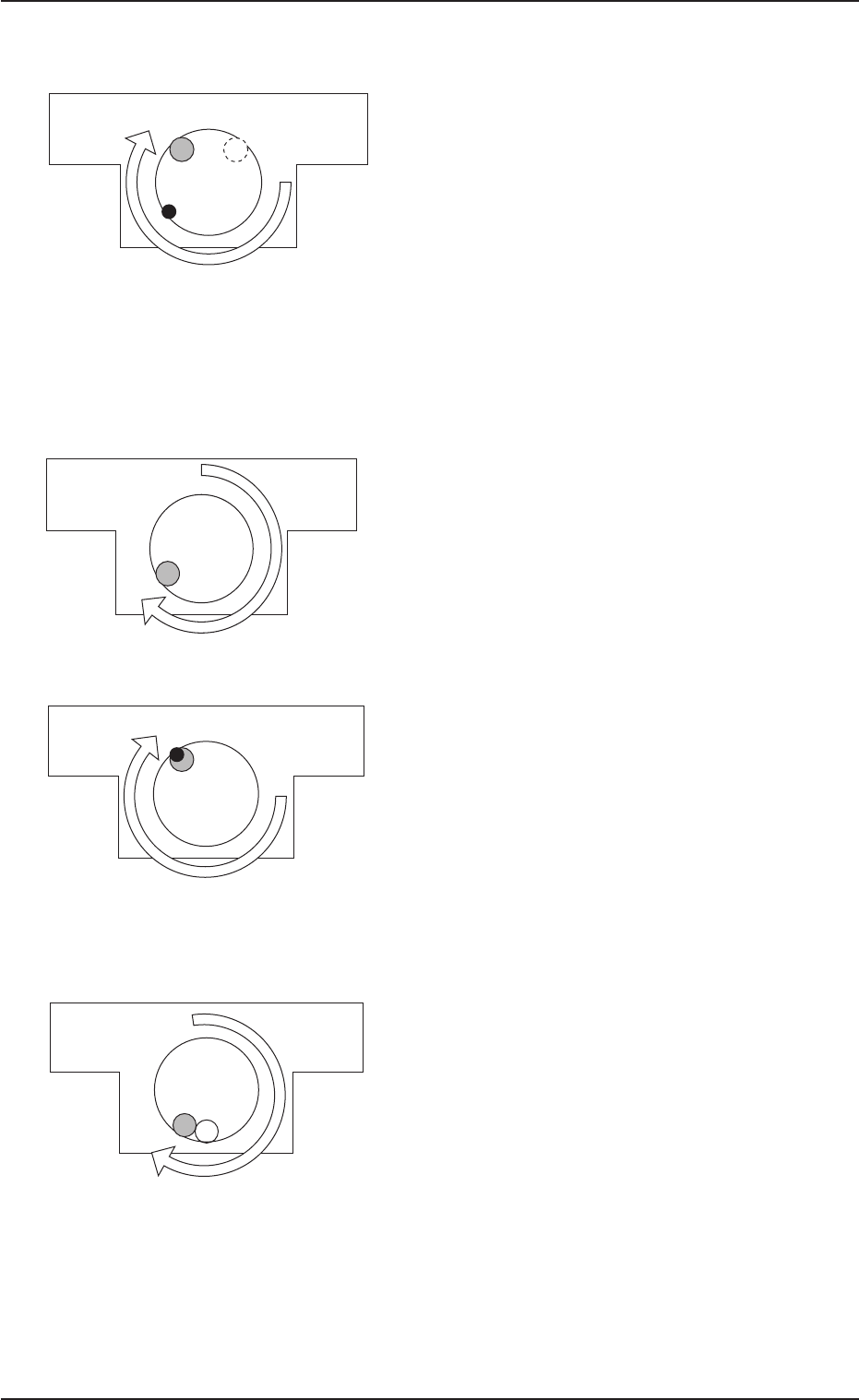

Fig.2B34Fig.2B34
Fig.2B34Fig.2B34
Fig.2B34
Fig.2B35Fig.2B35
Fig.2B35Fig.2B35
Fig.2B35
Fig.2B36Fig.2B36
Fig.2B36Fig.2B36
Fig.2B36
Fig.2B37Fig.2B37
Fig.2B37Fig.2B37
Fig.2B37
2.7 2.7
2.7 2.7
2.7
元件拾取检测机能元件拾取检测机能
元件拾取检测机能元件拾取检测机能
元件拾取检测机能
0409-001 2-32
(5)(5)
(5)(5)
(5)
异常的确认和恢复作业异常的确认和恢复作业
异常的确认和恢复作业异常的确认和恢复作业
异常的确认和恢复作业
确认对象安装头的确认对象安装头的
确认对象安装头的确认对象安装头的
确认对象安装头的 “
排出异常元排出异常元
排出异常元排出异常元
排出异常元
件件
件件
件 ”
，，
，，
，
请务必拆卸。请务必拆卸。
请务必拆卸。请务必拆卸。
请务必拆卸。
(6) 装置为 “ 暂停中 ” 状态，因此按
[STRAT]按钮重新开始生产。
(a) 检测出异常的安装头，自动进行原点复位，结束原
点复位后重新开始生产。
(b) 操作员没有进行(5)的复原作业而重新启动时，在最
初的吸嘴检测中再次被检测出异常。

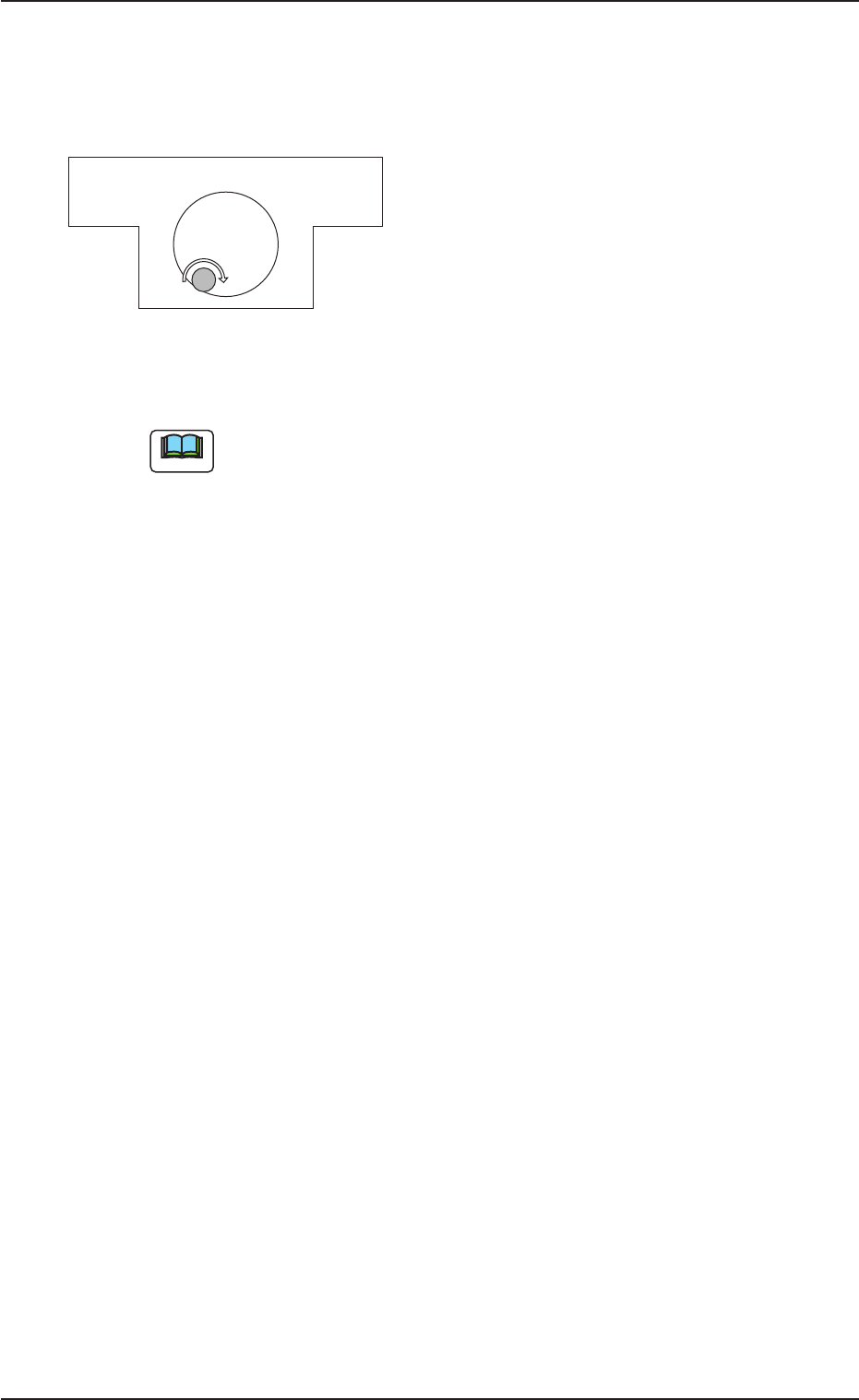

Fig.2B38Fig.2B38
Fig.2B38Fig.2B38
Fig.2B38
