(4) 设定吸取指定的安装头编号。 (4-1) 在 “ 元件认识测试 ” 操作界面 (Fig.2F27) 中，按 [ 变更 ] 按 钮 *7 *7 *7 *7 *7 ，便显示以下界面。 Fig.2F34 Fig.2F34 Fig.2F34 Fig.2F34 Fig.2F34 “ 指定安装头编号 指定安装头编号 指定安装头编号 指定安装头编号 指定安装头编号 ” 编辑界面 编辑界面 编辑界面 编辑界面 编辑界面 (4-2) 用数字键输入安…
(2) 设定要进行测试的元件的配置送料器编号。
(2-1) 在 “ 元件认识测试 ” 操作界面中，按[送料器号]按钮
*5*5
*5*5
*5，便
显示以下界面。

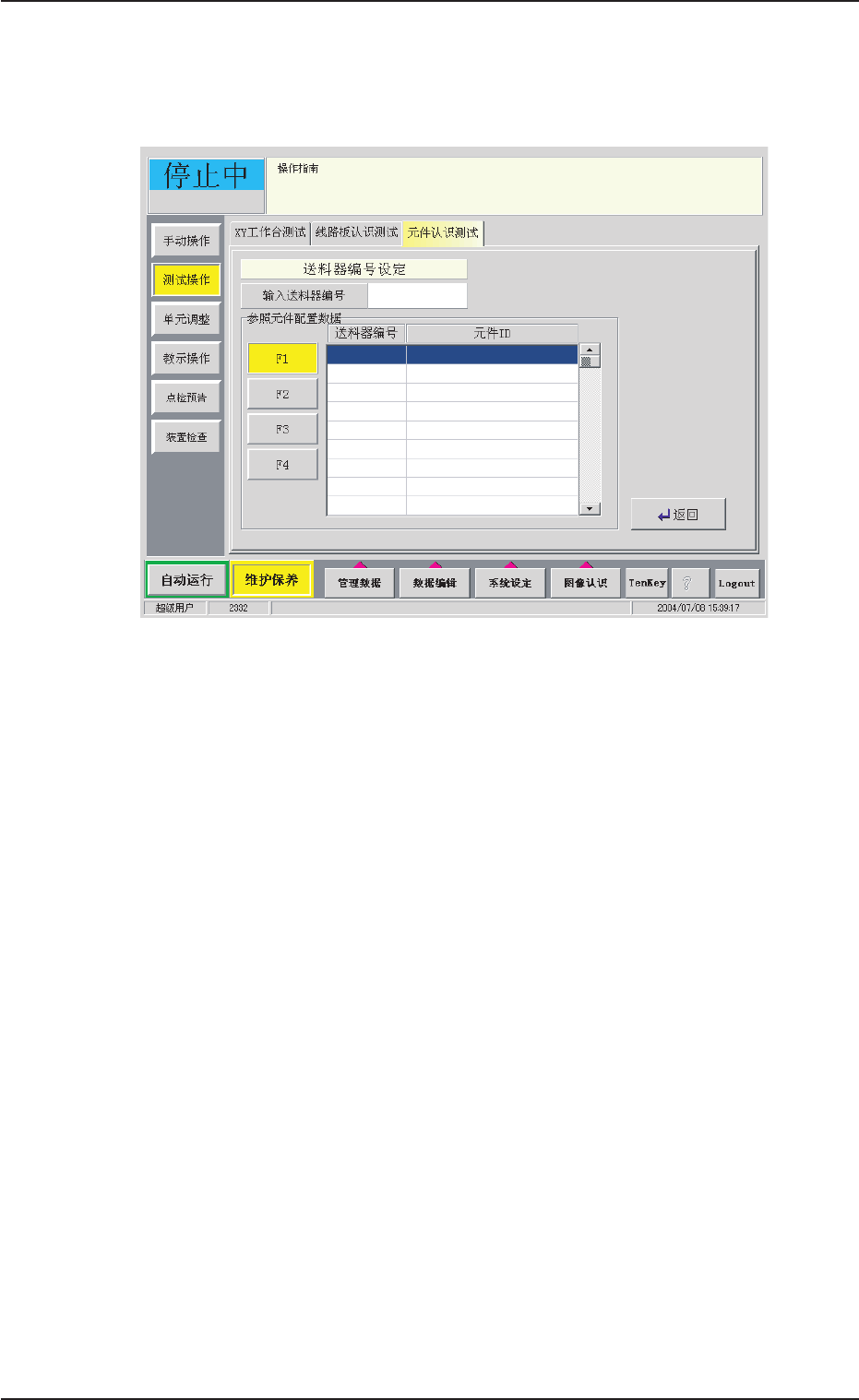

Fig.2F33Fig.2F33
Fig.2F33Fig.2F33
Fig.2F33 “
送料器编号设定送料器编号设定
送料器编号设定送料器编号设定
送料器编号设定 ”
界面界面
界面界面
界面
(2-2) 输入送料器编号时，按[ 输入送料器编号] 按钮，用数字键
输入送料器编号后，按[ 设定] 按钮确认。
从元件配置数据中选择时，按[F1]或[F2]按钮，显示出一
览表后，从中选择。
(2-3) 想选择双重带式送料器的送料器编号时，按[ 双重 A]按钮
*6*6
*6*6
*6。
(3) 在带式送料器上准备要测试的元件，并设置到设定的送料器编
号。
0409-002 6-39
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
(4) 设定吸取指定的安装头编号。
(4-1) 在 “ 元件认识测试 ” 操作界面(Fig.2F27)中，按[ 变更] 按
钮
*7*7
*7*7
*7，便显示以下界面。

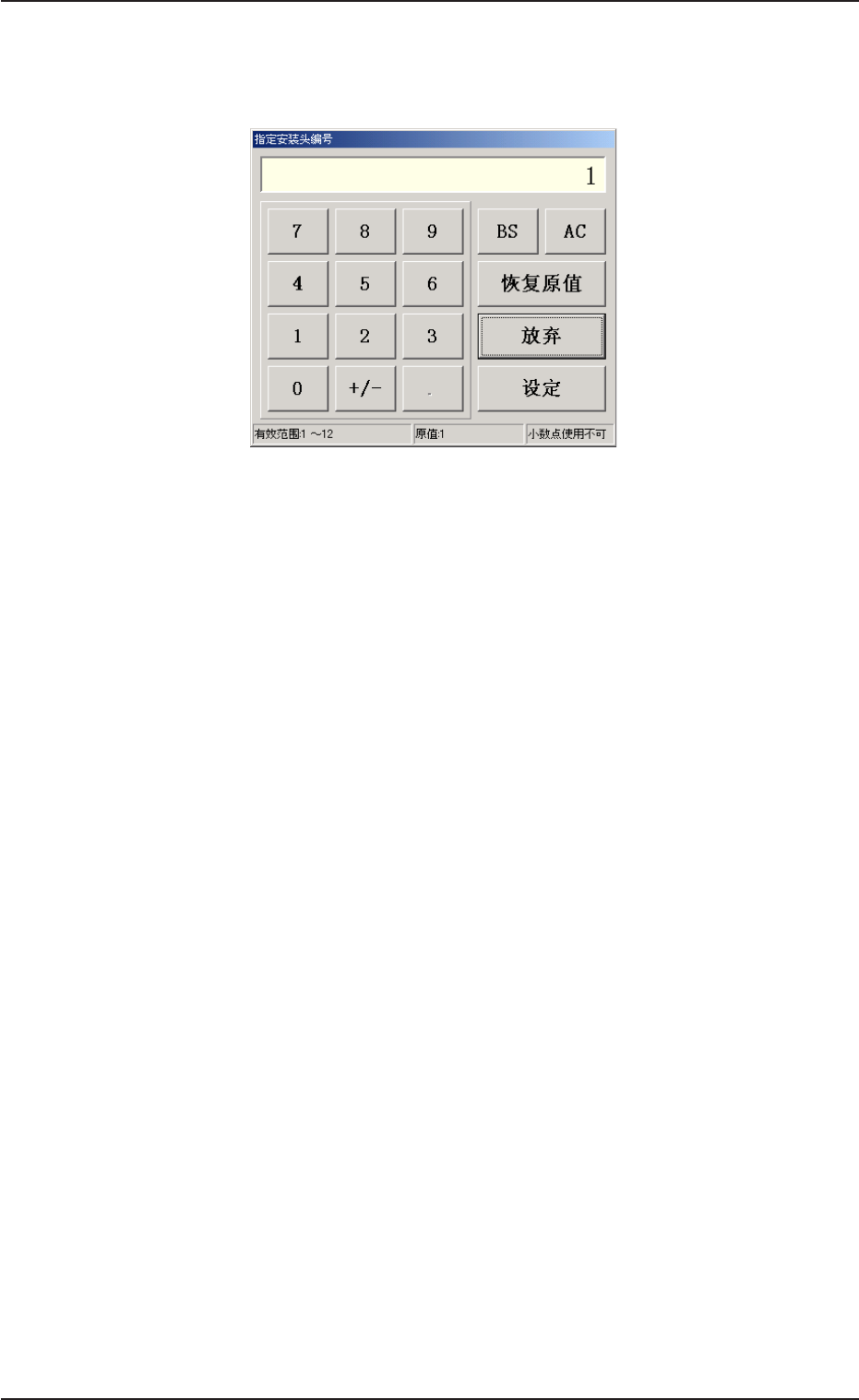

Fig.2F34Fig.2F34
Fig.2F34Fig.2F34
Fig.2F34 “
指定安装头编号指定安装头编号
指定安装头编号指定安装头编号
指定安装头编号 ”
编辑界面编辑界面
编辑界面编辑界面
编辑界面
(4-2) 用数字键输入安装头编号后，按[ 设定] 按钮确认。
(5) 在 “ 元件认识测试 ” 界面中，按[ 元件吸取 & 元件认识( 连动处
理)]按钮，按动作[ON]按钮后，在 2 秒钟内再按操作台的
[ENABLE]按钮，以设定 ID 和送料器编号为对象，开始以下的
动作。
• 从指定送料器编号开始吸取元件。
• 移动元件到认识位置后停止。
• 执行元件认识。
0409-002 6-40
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
(5-1)
不能正确认识元件时不能正确认识元件时
不能正确认识元件时不能正确认识元件时
不能正确认识元件时
按[ 元件认识( 手动操作)]按钮，便显示以下界面。可通过
手动操作进行元件认识测试。
Fig.2F35Fig.2F35
Fig.2F35Fig.2F35
Fig.2F35 “
执行元件认识测试执行元件认识测试
执行元件认识测试执行元件认识测试
执行元件认识测试
((
((
(
手动操作手动操作
手动操作手动操作
手动操作
))
))
) ”
界面界面
界面界面
界面
• 进行照相机 XY 移动的方向指定(
、 、 、 ) 、速度
指定(
、 、 ) ，按动作[ON]按钮后，
在 2 秒钟内再按操作台的[ENABLE]按钮，可使照相机 XY
按指定方向、指定速度动作。
此时，界面上显示累计移动量(X 方向、Y 方向) 。
• 选择元件的方向指定( 、 )，按动作[ON]按钮后，
在 2 秒钟内再按操作台的[ENABLE]按钮，可变换元件方
向。
