1-1
1
1. 保持机器的性能
为了长久保持已购机器的性能，在优良环境中使用机器是首要条件。在这基础上坚持日常维护和定期点检也是不
可缺少的重要保证。
1.1 必备条件和环境条件
■ 使用气源
· 必须保证用气的正常气压为 0.55Mpa(5.5Kgf/cm
2
)、用气量为 60NL/min(ANR) 以上。
· 必须使用内径为 3/8 英寸的输气管。
· 必须使用通过空气干燥器、空气过滤器的清净空气。
■ 使用电源
电源 : 三相交流 200 〜 416V(±10%)
频率 :50Hz/60Hz
额定值 :[YV100Xg: 4.4KVA]、[YV100XTg: 4.9KVA]、[YV180Xg: 6.7KVA]
电源连接 : 电源电缆 AWG13( 导体断面面积 3.5mm
2
以上 )
■ 环境条件
噪声 :1500V、1μsec 以下
湿度 :20 〜 90%( 没有水蒸气 )
温度 : 15 〜 35℃间能保证机器的功能，20 〜 28℃间能保证机器的精度。
空气质量 : 没有尘埃，没有显著噪声。
地面状态 : 地面平坦、坚固。请选择抗震强度高的地面，严禁使用木制地板。
1.2 定期点检和清扫的重要性
机器的维修作业中，定期点检和清扫项目占有非常重要的地位。不重视点检 · 清扫等作业，就不能充分发挥机器
性能，还会影响到贴装质量，导致机器故障的发生。
例∶
· 因为吸嘴的污垢导致吸嘴误识别自身的污垢，产生不贴装的后果。
· 输气管的污垢导致多次吸附 · 贴装不良现象。
· 没有充分对送料器、送料器架进行点检，导致吸附错误经常发生。
· 光学装置 ( 相机、照明等 ) 污垢导致识别不良现象的发生。
· 各轴没有及时加油，导致异常声音的出现。
· 对阀等的点检不足导致基板固定 · 传送作业的失败。
以上是具有代表性的例子，形象地说明了不重视定期点检及清扫作业是导致机器故障的重要原因。因此，必须严
格建立定期点检和清扫制度，使机器始终处于最佳的运行状态。
1-2
1
2. 维修作业前的准备
为了长久保持机器的性能，必须及时更换随着机器运行渐渐失去其功效的消耗品。以下就消耗品的更换方法为中
心作具体说明。同时简单介绍发生故障时，客户自身可以进行的零部件的更换作业。

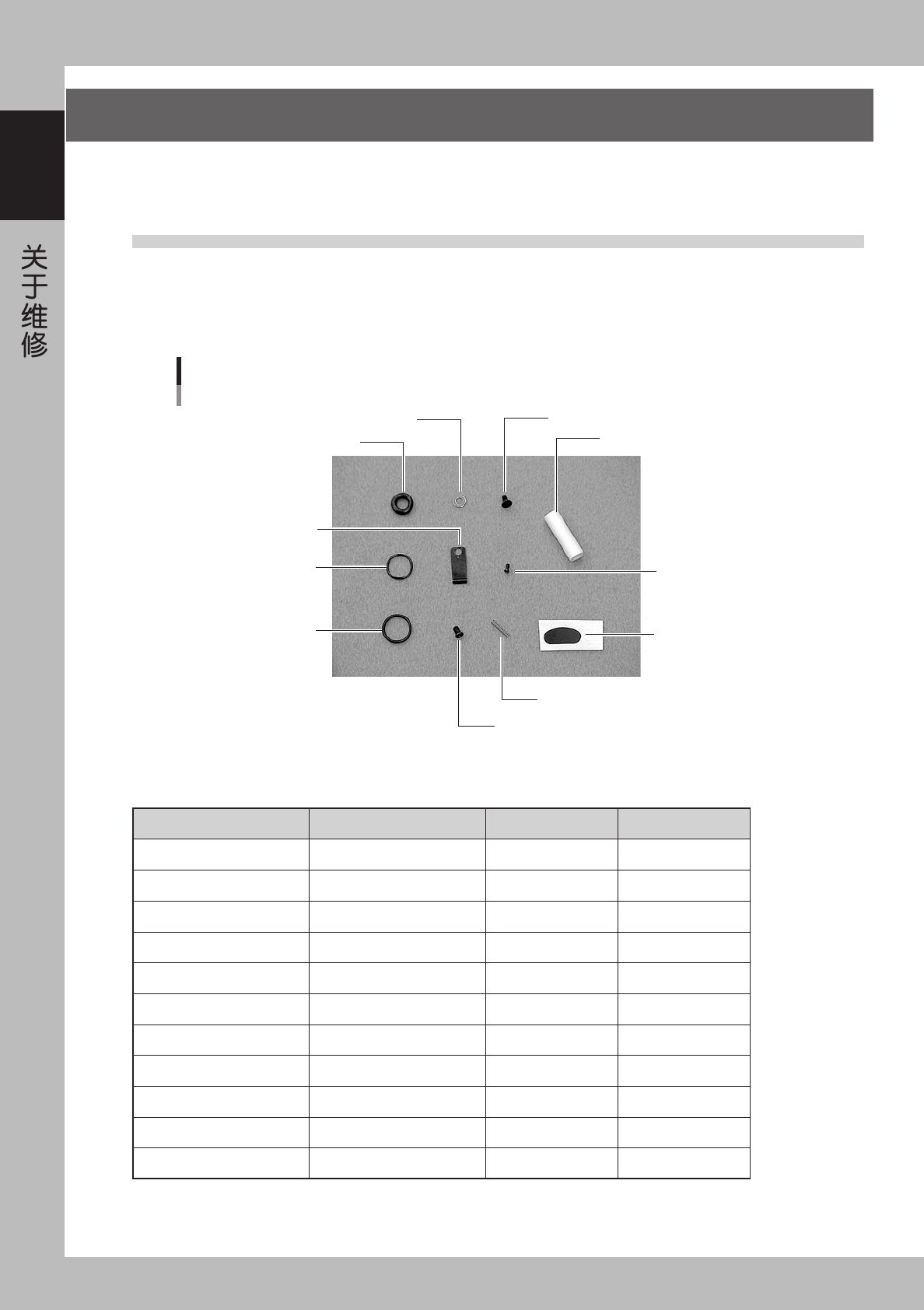

2.1 消耗品和更换零部件 ( 故障时 )
2.1.1 消耗品
消耗品指随着使用时间的增加会渐渐失去其性能的零部件。本机的消耗品有以下几种，必须在维修时根据具体需
要更换。
固定吸嘴用的螺丝
排出器O型环圈
贴装头2
~
7用
固定挡板用的螺丝
吸嘴弹簧片
FNC吸嘴用回弹弹簧
固定吸嘴弹簧片用的橡皮圈
吸嘴Type74A用前端O型环圈
排出器O型环圈
贴装头1,8用
固定吸嘴弹簧片用的螺丝
固定吸嘴基座用的螺丝
FNC吸嘴用弹簧
消耗品
同捆品
55100-E0-00
■ 消耗品一览
同捆品
名称 零部件名称 零部件编号 备注
吸嘴弹簧片
LEAF SPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺丝
SCREW KG7-M7169-00X M2
×
L3
固定吸嘴弹簧片用橡皮垫圈
WASHER KG7-M7170-00X
排出器过滤装置
FILTER K46-M8527-C0X
排出器 O 型环圈 (1，8)
O-RING 90990-17J008 T1.0
，φ
8(lnner)
排出器 O 型环圈 (2 〜 7)
O-RING 90990-17J010 T0.8
，φ
7.5(lnner)
固定吸嘴块用螺丝
SCREW, NOZZLE KV7-M71M6-01X M2
×
L4
固定吸嘴托坐用螺丝
SCREW KV8-M71U5-00X M1.4
×
L2.5
吸嘴标记用贴纸
SEAL, NDEX KV8-M71RH-00X
Type74A 吸嘴前端 O 型环圈
O-RING 90990-17J013 T1.9
，φ
3.8(lnner)
FNC 吸嘴用弹簧
SPRING KV8-M71U7-00X
1-3
1
消耗品
选件商品
传送带
送料器气密接头
吸嘴71A 吸嘴73A
吸嘴72A 吸嘴74A
55101-E0-00
■ 消耗品一览
选件商品
名称 零部件名称 零部件编号 备注
传送带
BELT 1, CONVEYOR KV7-M9129-00X
YV100Xg 传送用
BELT 1, CONVEYOR KV1-M913J-10X
YV100XTg 传送进板、出板用
BELT 1, CONVEYOR KV1-M913J-10X
YV180Xg 进板、出板用
送料器气密接头
AIR JOINT KG2-M3407-A0X
各种吸嘴
NOZZLE 71A ASSY KV8-M7710-A1X
NOZZLE 72A ASSY KV8-M7720-A1X
NOZZLE 73A KV8-M7730-A1X
NOZZLE 74A ASSY KV8-M7740-A1X
