1.2.3 FNC 吸嘴 ASSY 的安装
1
组装 FNC 吸嘴 ASSY。
1. 打开［装置］-「Head」图标画面，按「Head」
按钮，使安装 FNC 吸嘴 ASSY 的贴装头下降。
2. 转动 R 轴带，使之移至便于组装 FNC 吸嘴
ASSY 的位置，使刻度架中央刻有的标记（刻印）
面朝上。
3. 使 FNC 吸嘴 ASSY 的切口朝正面，Type72F 吸
嘴在切口下面，将指示架内部的 FNC 锁定针
（FNC 定位针）稍稍上提并插入切口。
56300-E0-00
55318-E0-00
2
插入斜齿轮和轴。
将斜齿轮和轴从正面插入 FNC 吸嘴 ASSY 孔，刻度
架的标记对准斜齿轮的标记。
55319-E0-00
c
注意
不要弄乱各个 FNC 贴装头各自的吸嘴 ASSY、轴、斜齿轮的组
合和安装。一旦变换了各自的组合，斜齿轮会越转越沉，使
吸附质量下降。
贴装头下降·上升按钮
Step 1-1
2468
FNC吸嘴ASSY的插入
Step 1-3
使Type72F吸嘴朝下，并插入
请将该标记朝正面
切
口
部
对准标记
Step 2
对准标记
3-9
3
3
固定 FNC 吸嘴 ASSY。
1. 转动 R 轴带，使斜齿轮面朝相反侧。
2. 水平放置斜齿轮轴的切口面，对准轴的沟槽，
横向插入挡板。
3. 按［装置］-「Head」图标画面的「Head」按钮，
使组装了 FNC 吸嘴 ASSY 的贴装头上升。
4. 用十字槽螺丝刀（No.1 或 No.0）拧紧 2 根螺丝，
固定挡板。
55320-E0-00
55321-E0-00
c
注意
· 固定挡板时，请边提着齿键轴下部的边沿，边拧紧螺丝。
如果不这样做，齿键带会脱落。
· 螺丝刀头的尺寸因品牌不同而有差异，请使用符合挡板固
定螺丝尺寸的螺丝刀。
5. 在挡板固定螺丝的头部贴上新的指示标贴
（KV8-M71RH-00X）。没有备用的指示标贴时，
请确认螺丝的涂料没有剥落。如果因剥落而发
光时，请更换螺丝或用黑色油性记号笔涂黑。

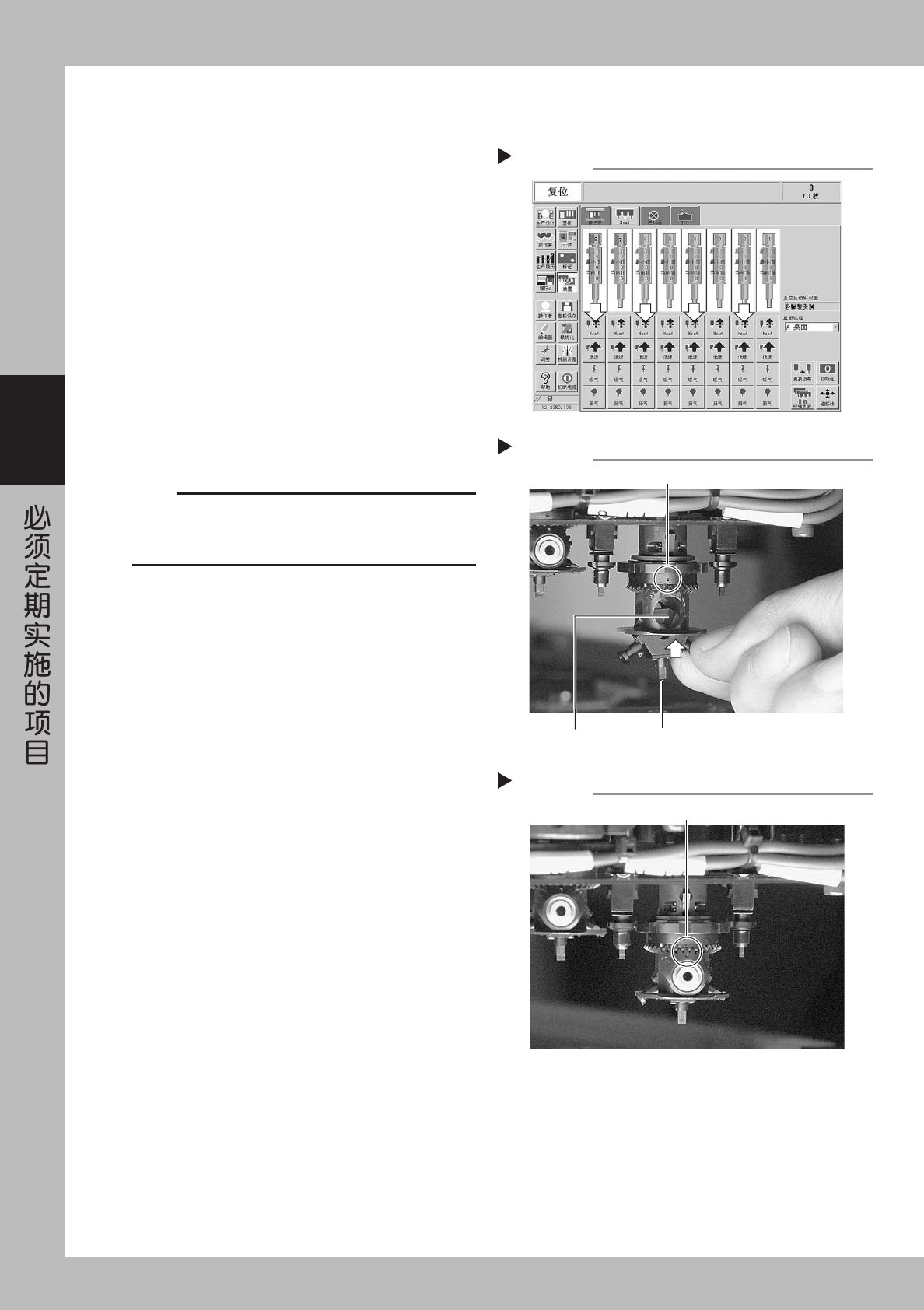

FNC吸嘴ASSY的固定
Step 3-2
轴的切口面水平向下
将挡板横向插入
挡板的固定
Step 3-4
挡板
边提着该下沿边用
螺丝刀拧紧2根螺丝
十字槽螺丝刀
3-10
3
4
组装后请实施检查。
1. 组装 FNC 吸嘴 ASSY 后，请按［装置］-「Head」
图标画面的 [Head] 按钮，降下已组装 FNC 吸嘴
ASSY 的贴装头。
2. 用手指按下 FNC 锁定螺栓的凸轮。
按下该凸轮，其内部的 FNC 锁定螺栓被解锁，
用手可以旋转斜齿轮。
3. 请在凸轮被按下的状态下旋转大斜齿轮，检查
小斜齿轮 (FNC 吸嘴 ASSY) 是否与大斜齿轮顺
畅连动旋转。
55322-E0-00
55323-E0-00
5
请检查精密贴装头的吸嘴基座的回弹状
态。
请用手指按吸嘴基座前端，检查回弹动作是否顺畅。
参考
如果回弹动作不畅，请参照本章「2.1 吸嘴基座的清洁 · 加油」。
6
请确认吸嘴更换动作。
请按［装置］-「Head」图标画面的 [ 更换吸嘴 ] 按
钮，实施吸嘴更换，请确认更换动作是否正常进行。
c
注意
配备了吸嘴交换站 ( 选件 ) 的贴片机，请解除紧急停机、确认
安全后，进行吸嘴更换作业。

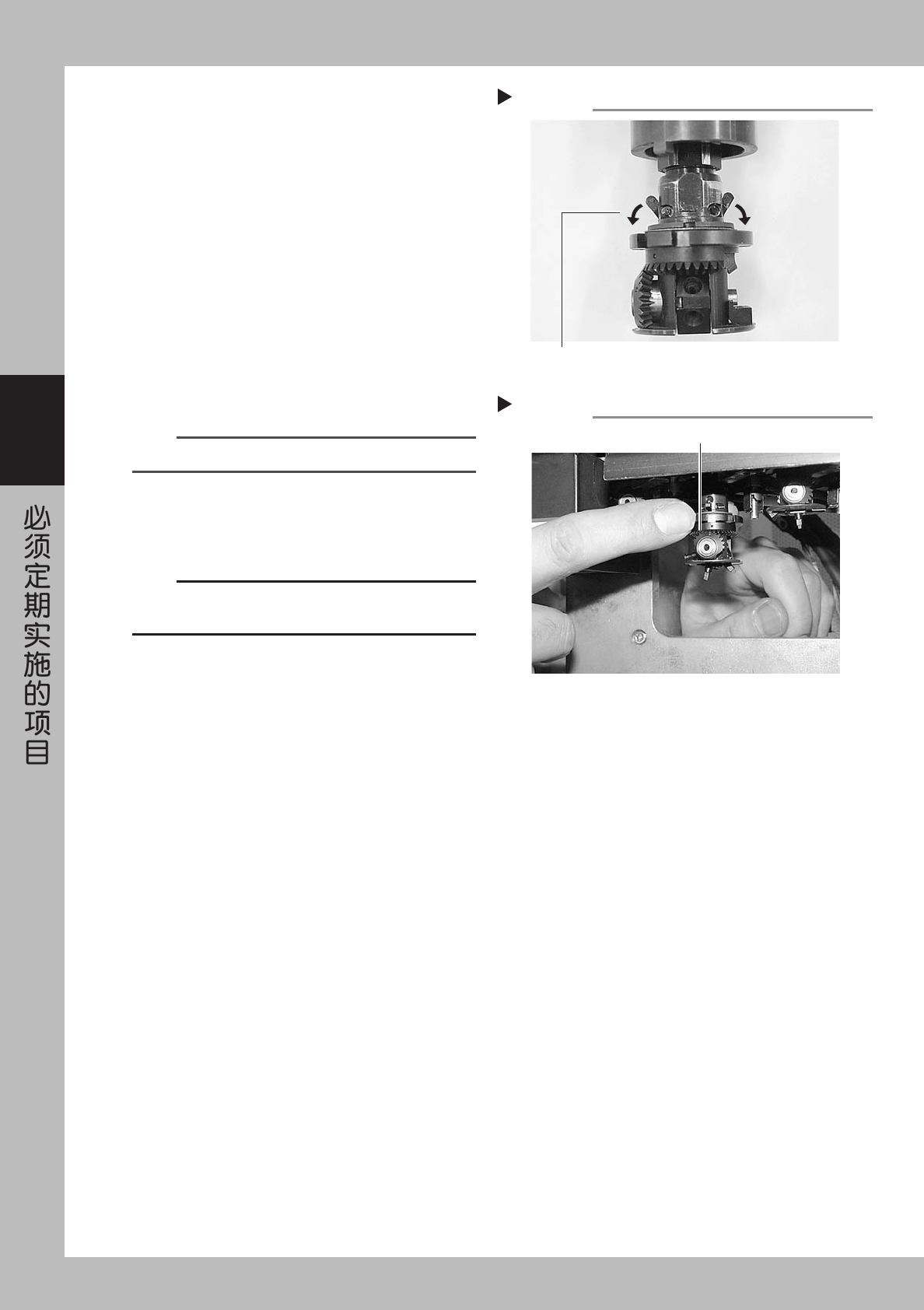

FNC锁定螺栓的解除
Step 4-2
按下凸轮
斜齿轮的确认
Step 4-3
旋转大斜齿轮，确认其是否正常动作
