机种名称 X 轴 Y 轴 W 轴 备注
YV180Xg
LRL No.3
●
LRL No.3
LRL No.3 马达侧才有 Y 轴润滑剂枪
YV100Xg
YV88Xg
YV100XTg
●
NSL
●
NSL
NSL
3-17
3
2.4 气 / 烟雾过滤器的点检 · 清洁
为使空气压缩机内的油、水、不纯物等进不了机器内部，使用了气 / 烟过滤器。本节主要介绍过滤器的点检 · 清
洁方法。( 邻近空气连接器的是空气过滤器，稍远的是烟雾过滤器。)
■ 过滤杯的清洁
1
检查过滤杯内部。
确认过滤杯中是否有油、水或污垢。如有，请按以
下顺序清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如杯中存积了油和水，排水阀
会自动排出，请安装排水管。
2
取下空气连接器。
c
注意
请不要使油、水、不纯物飞溅出来。
3
取出过滤杯。
边按红色按钮边朝 IN 侧转动杯子，转到底后请向
下拔出过滤杯。
55331-E0-00
4
清洁杯内污垢。
1. 用水轻洗过滤杯。
2. 加入用水兑稀的中性清洁剂再洗。
3. 用气排屑后，再用无尘布将水份擦干。
55332-E0-00
5
安装过滤杯。
1. 请将过滤杯的红色按钮对齐 IN 侧，再把杯子向
上推。
2. “咔嚓”一声后，请将过滤杯朝 LOCK 侧转动。
n
要点
如要继续进行过滤器的清洁，请在过滤杯被取出的状态下，
实施下一项目「过滤器的清洁」。
6
安装空气连接器。
连接空气连接器，请确认没有漏气现象发生。

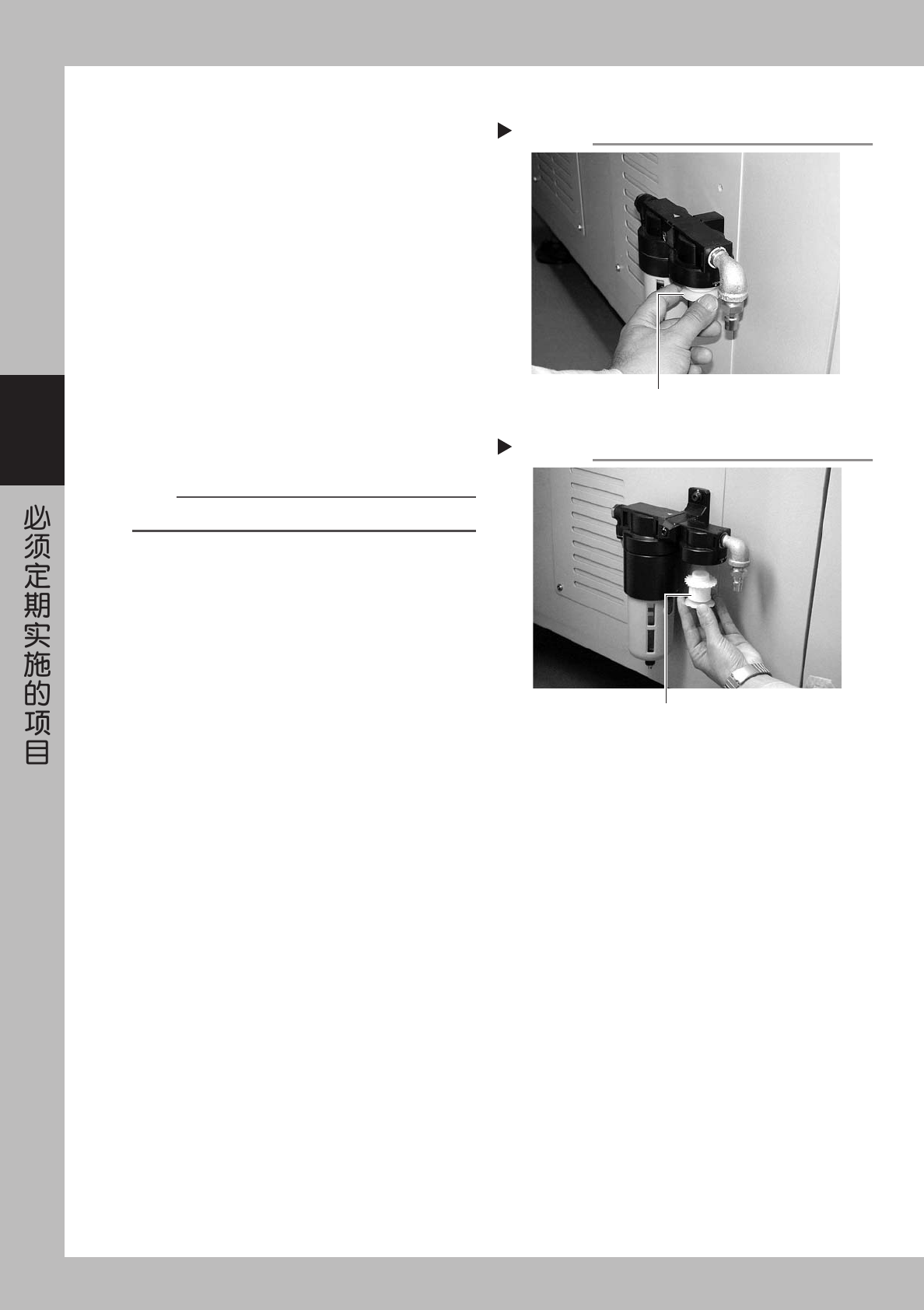

取出过滤杯
Step 3
过滤杯
红色按钮
过滤杯的清洗
Step 4
过滤杯
用水或稀释过的
中性清洁剂
3-18
3
■ 过滤器的清洁
1
取出过滤杯。
请参照前项「过滤杯的清洁」。
2
取出空气过滤器。
转动白色部分 ( 从上往下看的顺时针方向 ) 取出空
气过滤器。
55333-E0-00
3
清洁空气过滤器的污垢。
用气枪吹散空气过滤器的污垢，如污垢严重无法除
去，请更换空气过滤器。
4
安装空气过滤器。
转动白色部分将空气过滤器安装在原来位置。
55334-E0-00
5
安装过滤杯。
n
要点
请按上述的同样顺序，实施烟雾过滤器的清洁。

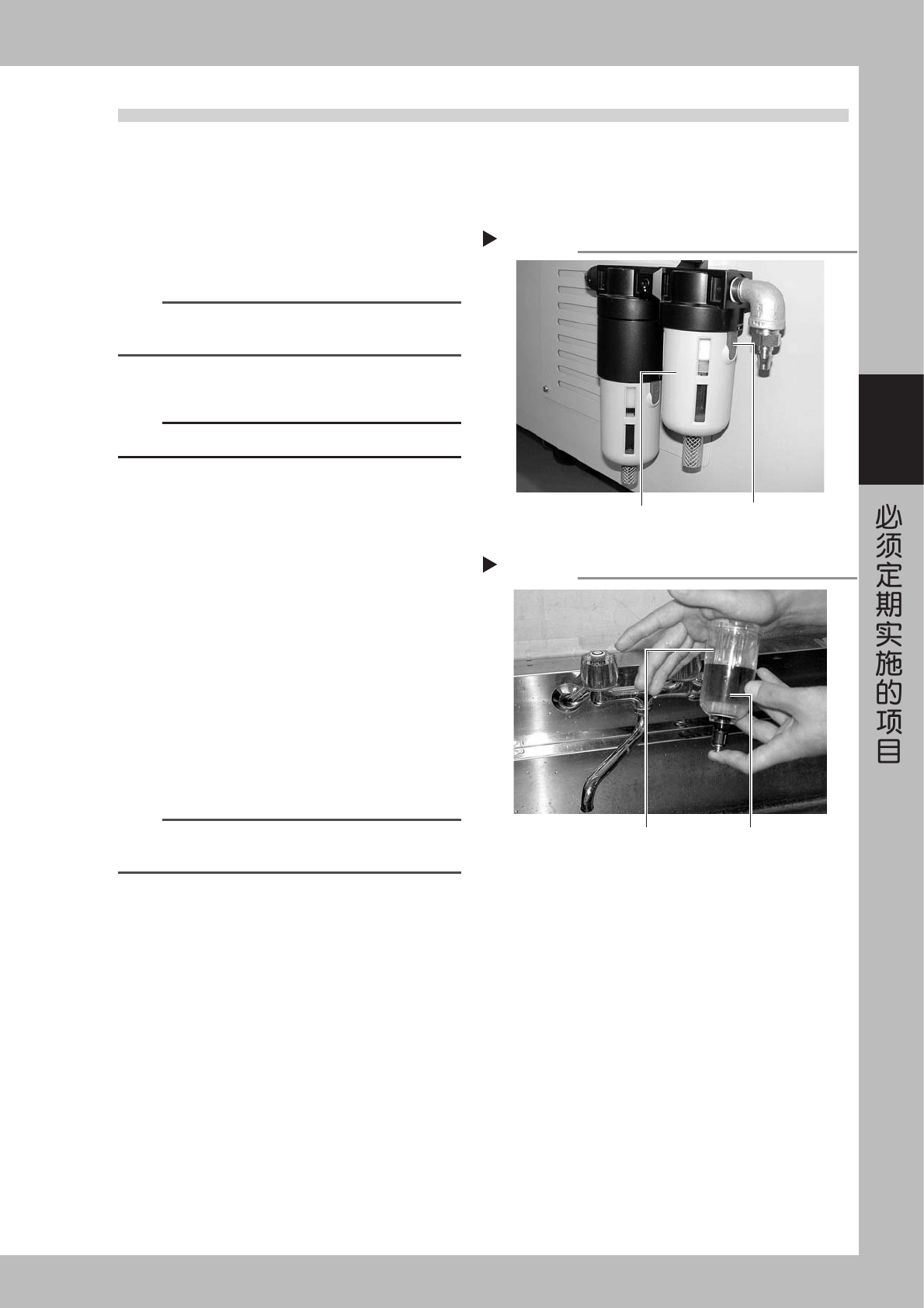

取出空气过滤器
Step 2
旋转该处取出过滤器
空气过滤器的安装
Step 4
过滤器
