4-5 4 4 . 送 料 器 阀 的 更 换 1 关 闭 机 器 的 电 源 。 退 出 应 用 程 序 ( V G O S ) , 向左 旋 转 机 器 的 电 源 开 关 , 关 闭 电 源 。 2 切 断 气 源 。 打 开 背 面 机 罩 , 取 下 输 气 管 。 3 拆 除 保 险 丝 外 罩 。 请 用 十 字 螺 丝 刀 拆 开 固 定 保 险 丝 外 罩 的 螺 丝 。 55 4 08 - E0 -0 0 4 拆 除…
4-4
4
5
取出排出器阀。
取出喷气阀就可以看到排出器阀的固定螺丝。用十
字精密螺丝刀拧松排出器阀的 2 根固定螺丝，取出
排出器阀。
55407-E0-00
c
注意
请不要丢失排出器阀里侧的垫圈。
6
安装新的排出器阀。
按 Step4、5 相反的顺序，安装新的排出器阀。
c
注意
不要忘记装上垫圈，安装时注意垫圈的正反，不要被夹住。
7
将接插件恢复原状。
请连接更换后的贴装头的喷气阀接插件和排出器阀
接插件。
8
确认排出器阀的动作状态。
接通气源和主电源，再次执行前述的「排出器阀的
动作确认」，确认没有异常数值产生。

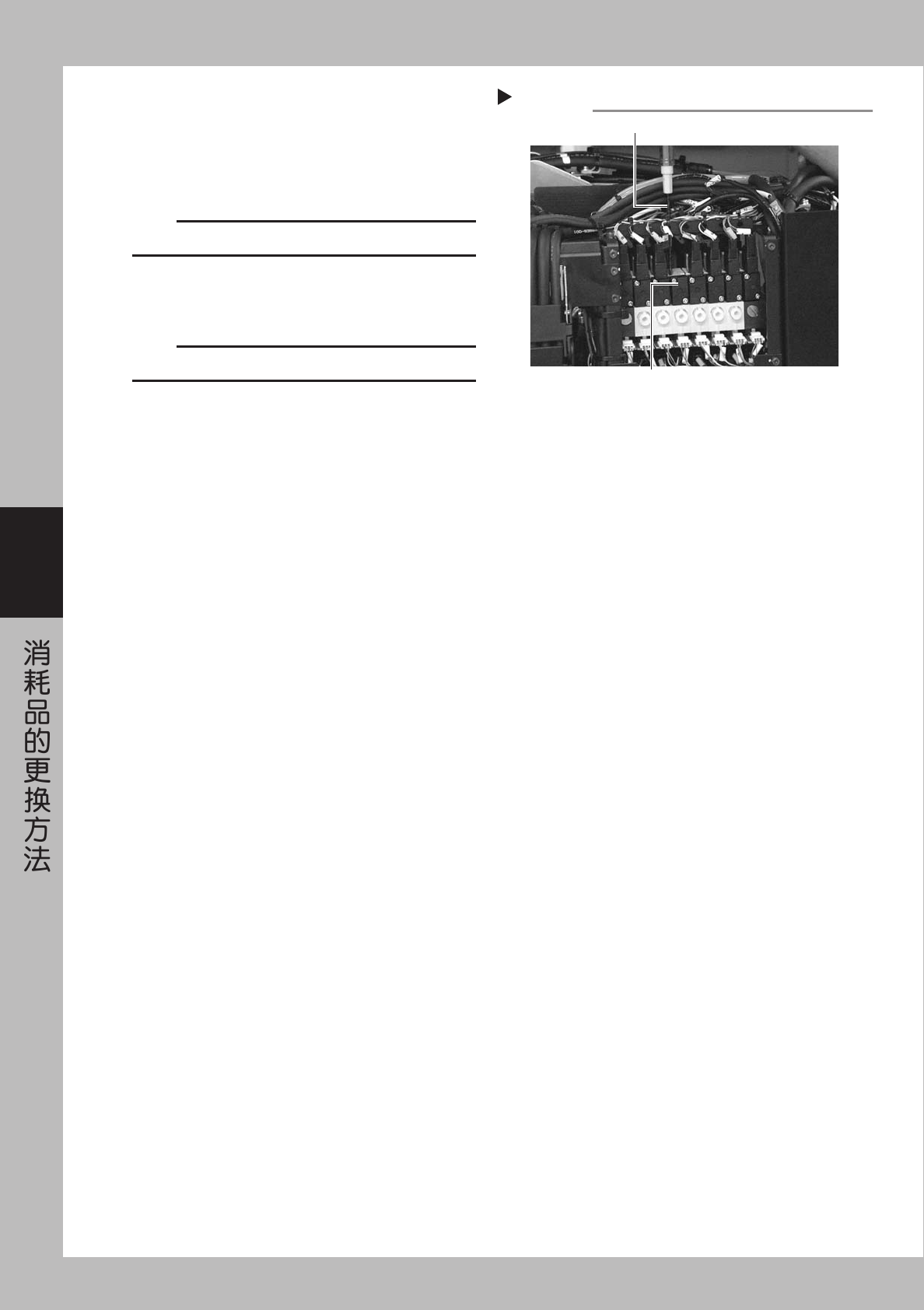

排出器阀的取出
Step 5
排出器阀
十字槽精密螺丝刀
4-5
4

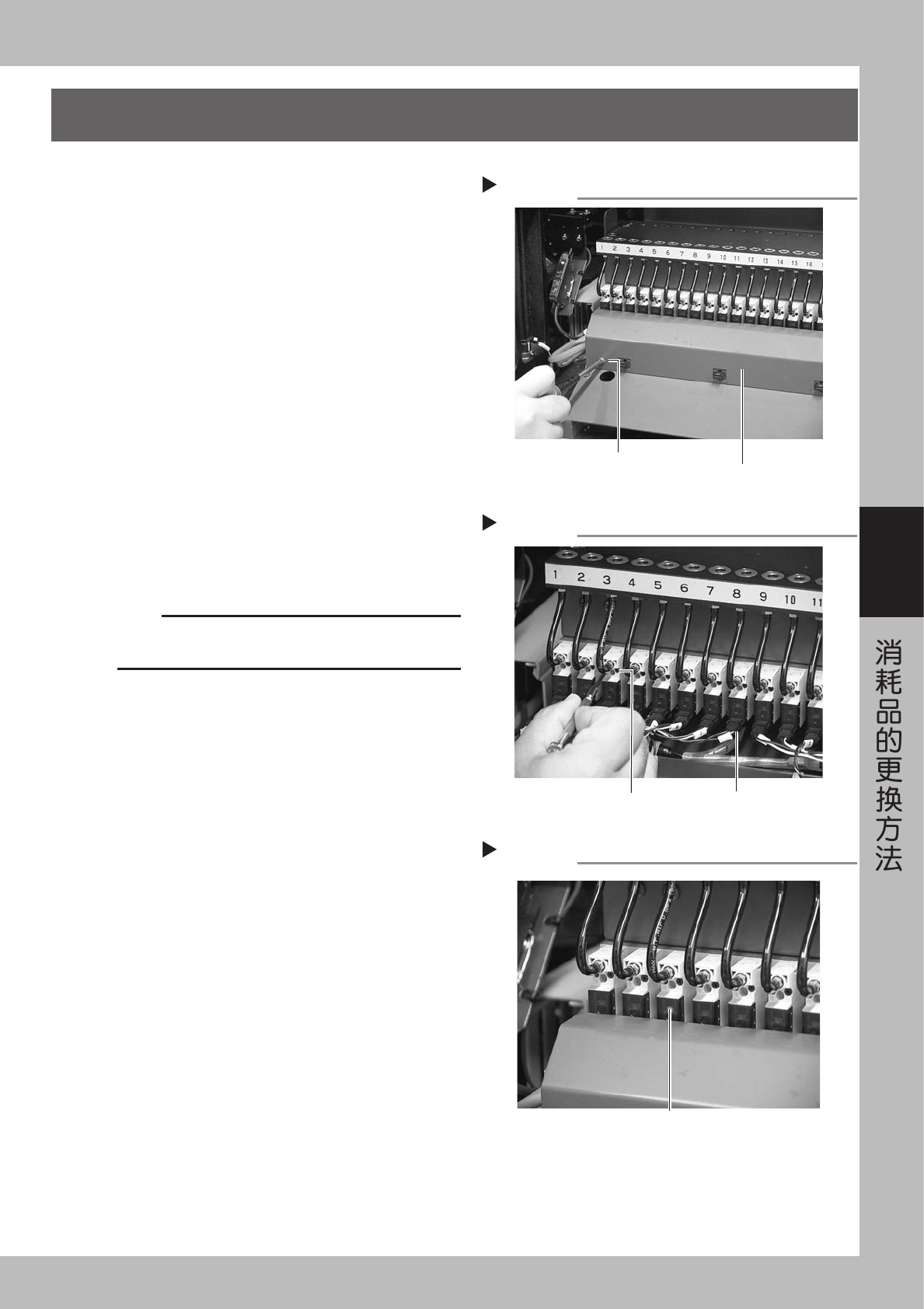

4. 送料器阀的更换
1
关闭机器的电源。
退出应用程序 (VGOS), 向左旋转机器的电源开关 ,
关闭电源。
2
切断气源。
打开背面机罩 , 取下输气管。
3
拆除保险丝外罩。
请用十字螺丝刀拆开固定保险丝外罩的螺丝。
55408-E0-00
4
拆除送料器阀。
1. 拆除要更换阀的接插件。
2. 请用精密螺丝刀拆除阀。
55409-E0-00
5
拆除输气管。
请用剪刀切断输气管并取出。
6
取下阀和外罩。
请按 Step3、4 相反的顺序 , 取下阀和外罩。
c
注意
千万不要忘记嵌入垫圈、注意垫圈的正面和反面、不要使垫
圈被夹入。
7
安装输气管。
请将输气管安装在接头部。
8
确认动作。
1. 启动贴片机。
2. 安装送料器。
3. 请按 [ 装置 ] 按钮 , 打开 [ 送料器 ] 图标 , 实施
ON/OFF 动作并确认 LED 指示灯的亮灯状况和
送料器的运行动作。
55410-E0-00
保险丝外罩的拆除
Step 3
保险丝外罩
拆下两侧该处的螺丝
送料器阀的拆除
Step 4
阀的接插件
拆下该处的2根螺丝
确认送料器阀的动作
Step 8
LED指示灯
4-6
4

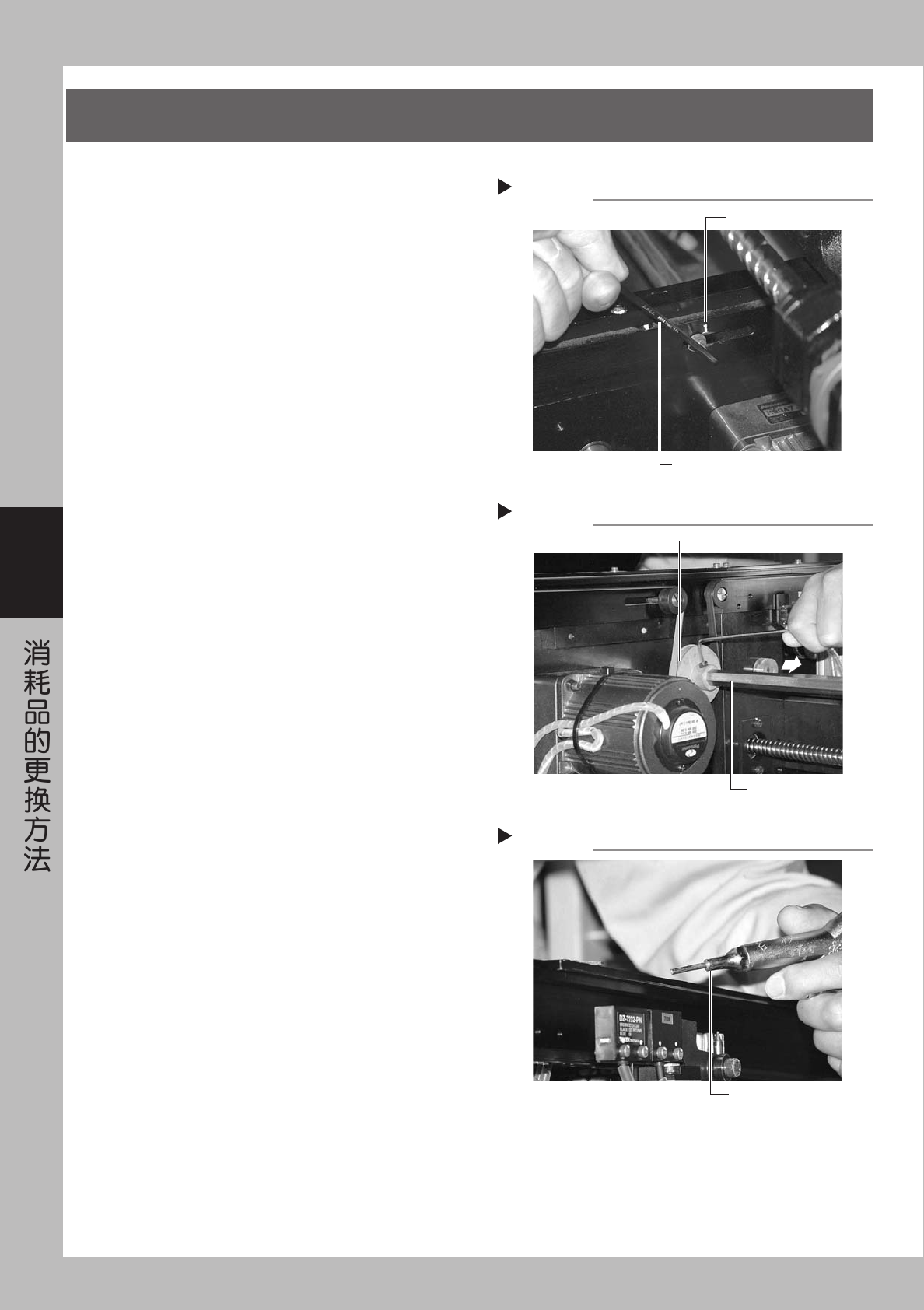

5. 基板传送部的清洁和传送带的更换
e
1
请按紧急停机按钮。
为了安全作业 , 务必使机器处于紧急停机状态。
2
在原来的位置设标记。
请在拆除传送带之前 , 在拉紧螺栓的所在位置作记
号。
55411-E0-00
3
放松传送带。
请用六角扳手 (4) 拧松传送带的拉紧螺栓并移动螺
栓至长孔左端。
55412-E0-00
4
拆除传送带。
请用六角扳手 (3) 拆下驱动传送带的传动轮的螺栓
后拔出轴。再从传送轮和被拆下的轴的间隙中抽出
传送带。
55413-E0-00
5
清扫传送部。
请用细小的软刷和微弱的吹风清洁传送带框架和基
板导轨的缝隙。
6
安装新的传送带。
1. 请将新的传送带装在传动轮上 , 测试传送带的
各安装要素。
2. 请将轴连接传动轮并安上螺栓。
3. 将传送带拉紧螺栓置于已作记号位置 , 再拧紧
螺栓。
7
确认传送带的转动状态。
1. 打开［装置］-「传送带」图标画面 , 请按传送
带驱动按钮使传送带转动 , 以确认传送带的转
动状态。
2. 如果转动时出现高低不平、传送带过于弯曲等
现象 , 请调整拉紧螺栓的位置。再次使传送带
转动 , 边确认边调整。
缓松传送带张力
Step 1,2
作记号
M4扳手
轴的取出
Step 3
轴
驱动用传动轮
清洁传送部
Step 4
气枪
