1-7
1

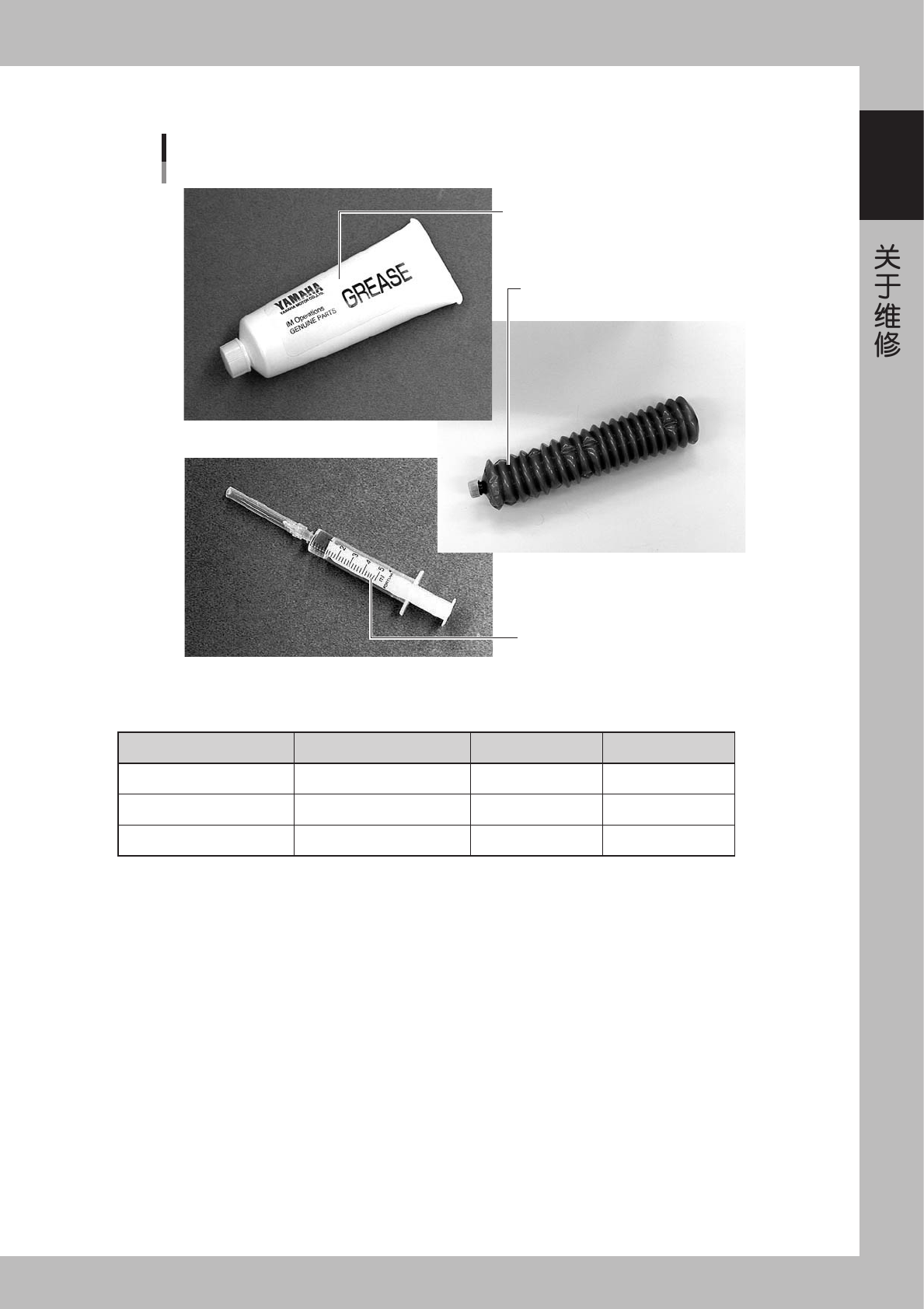

2.2.2 加油 · 加润滑剂工具
加油·加润滑剂工具
同捆品
含锂系列润滑油LRL No.3
(YV180Xg专用：X轴螺旋丝杆以外使用)
含锂系列润滑油NSL
(YV180Xg专用：X轴螺旋丝杆使用)
吸嘴支架加油用注油筒
55105-E0-00
■ 加油 · 加润滑剂工具一览表
同捆品
名称 零部件名称 零部件编号 备注
含锂系列润滑油
GREASE PACK K48-M3851-10X
LRL No.3 50g
含锂系列润滑油
GREASE PACK K48-M3856-00X
NSL 80g
吸嘴支架加油用注油筒
SYRYNGE OIL KV8-M8870-00X
涡轮机油 VG32
1-8
1

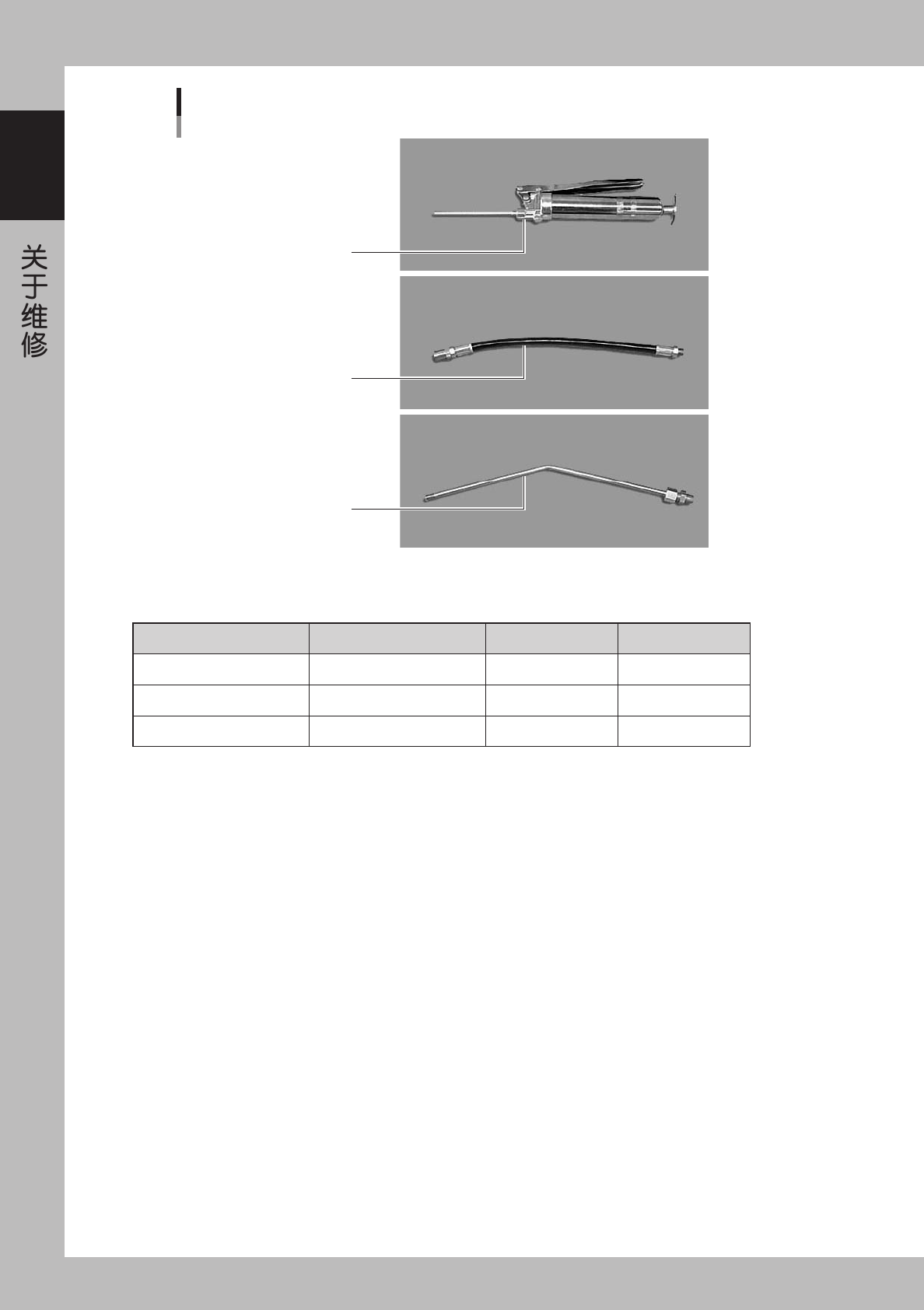

加油·加润滑剂工具
选件商品
润滑剂枪
润滑剂枪用喷嘴
(软管型)
润滑剂枪用喷嘴
(弯折型)
55106-E0-00
■ 加油 · 加润滑剂工具的一览表
选件商品
名称 零部件名称 零部件编号 备注
润滑剂枪
GREASE GUN K48-M3852-00X
PH-100
润滑剂枪用喷嘴
GREASE NOZZLE K48-M3857-00X
软管型
润滑剂枪用喷嘴
GREASE NOZZLE K48-M3854-00X
30°弯折型
1-9
1
2.3 必备工具
进行维修作业时必须备齐的工具有以下几种。
■ 工具一览表
● : 同捆附属品 ○ : 选件商品
名称 适用内容
● 十字螺丝刀 大 · 小
● 一字螺丝刀 大 · 小
十字精密螺丝刀 #0·#1( 用于吸嘴弹簧片更换、阀的更换 )
● 6 角扳手 一套
小镊子 用于排出器过滤装置的更换。
● 给吸嘴支架部加油的注油筒 用于涡轮机油 (VG32) 的加油。
○ 润滑剂枪 用于补充润滑剂 (K48-M3852-00X)
○ 气枪 用于清洁 (KU4-M8590-00X)
○ 超声波洗净器 用于清洁吸嘴。
○ 针状穿孔器 ASSY 用于清洁吸嘴孔 (KV8-M8883-A0X)
○拆除 E 型环圈专用钩状工具 用于清洁 FNC 长螺栓 (KV8-M88E3-00X)
○安装 E 型环圈用工具 用于清洁 FNC 长螺栓 (KV8-M88E1-00X)
○针状真空 ASSY 用于清洁 FNC 长螺栓 (KV8-M88E4-00X)
○针状钢丝 用于清洁 FNC 长螺栓 (KV8-M88E2-00X)
○ E 型环圈 用于清洁 FNC 长螺栓 (KV8-M71RD-00X)
■ 其他工具一览表
● : 同捆附属品 ○ : 选件商品
名称 适用内容
● 润滑剂 ( 含锂：NSA) XY 轴使用。
● 润滑剂 ( 含锂：LRL No.3) YV180Xg 的 X 轴螺旋丝杆以外的零部件使用。
涡轮油 (VG32) ) 用于吸嘴支架和吸嘴加油。
纸质无尘布 请准备无尘布。
清洁用酒精 请准备 IPA( 异丙醇 ) 或乙醇。
纸杯或托盘 清洁齿条时使用。
软片盒或同等的容器 清洁吸嘴支架时使用。
记号笔 更换传送带时用于作记号。
● 清洁光学仪器用棉棒 清洁半透明镜和照明装置时使用。
○ 镜头清洁剂 清洁多视觉相机的镜头时使用。
○ 光学仪器软刷 清洁相机的照明装置时使用。
● 清洁工具一套 清洁多槽轴时使用。
