1. 每周或隔周
每周或隔周实施的项目需围绕点检和清扫作业进行。
1.1 TypeA 吸嘴的清洁
如果吸嘴前端粘附锡膏，可能导致将吸嘴误识别为元件的错误发生。如果吸嘴的回弹动作不良，也会导致吸附错
误的发生。为了防止上述错误的发生，请定期清扫各吸嘴。
e
1
取出吸嘴。
请按紧急停机按钮，取出吸嘴。
c
注意
配备了吸嘴交换站的贴片机，必须将吸嘴返回吸嘴交换站。
2
进行气排屑。
请用气枪吹除吸嘴内部的灰屑。
55300-E0-00
3
清洁吸嘴孔。
请用清洁吸嘴孔的钢丝清洁吸嘴孔。如右图所示，
请用手指夹住钢丝或用专用把手 ( 选件 ) 固定钢丝
后，左右移动清洁吸嘴。
55301-E0-00
4
再次进行气排屑。
取出清洁吸嘴孔的钢丝，再用气枪吹除吸嘴内部的
灰屑。
55302-E0-00
气排屑
Step 2
吸嘴气枪
吸嘴孔的清洁
Step 3
专用把手
吸嘴
清洁吸嘴用钢丝
再次进行气排屑
Step 4
吸嘴 气枪
3-2
3
5

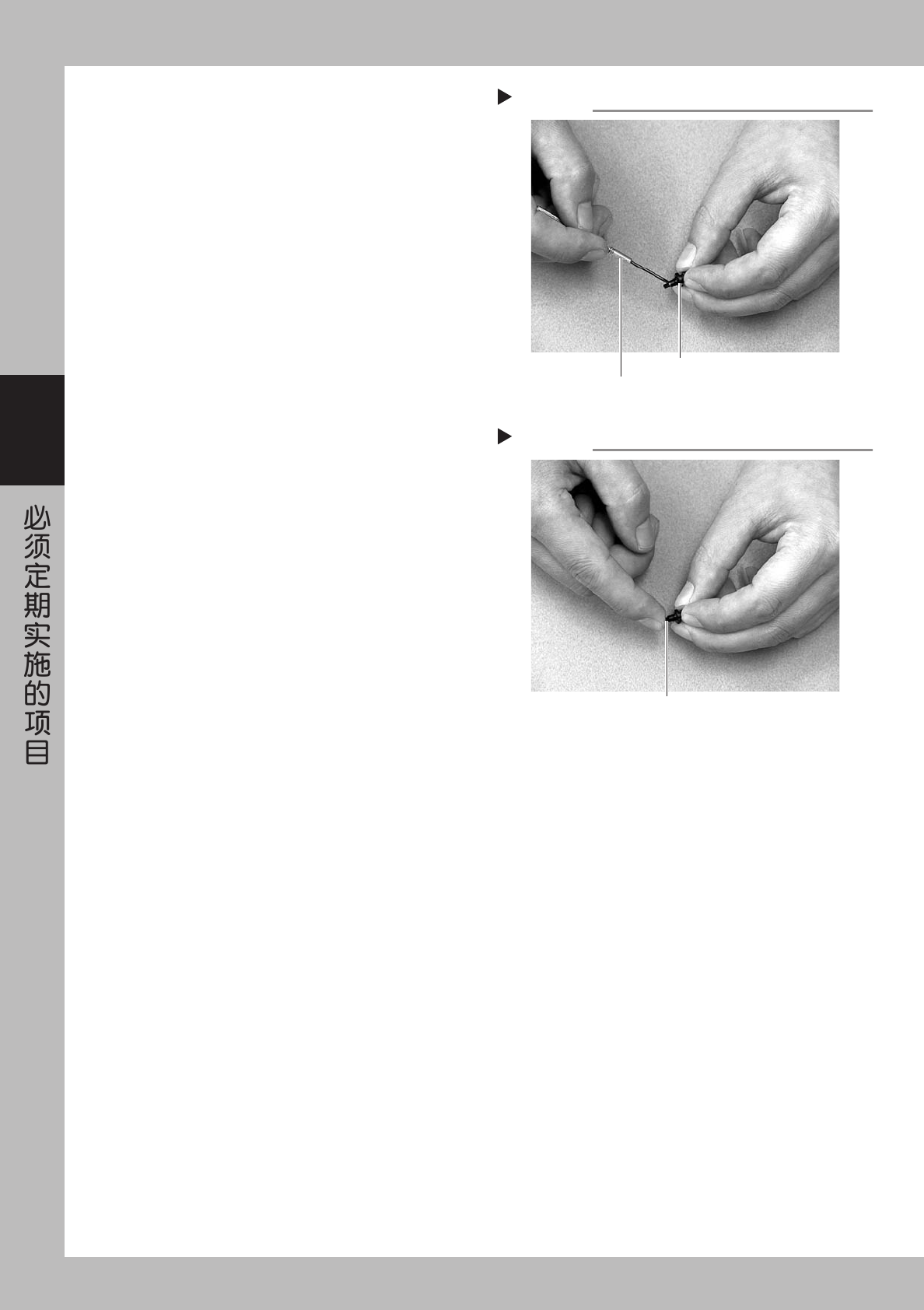

给回弹部加油。
请用精密螺丝刀向回弹部滴入少量的涡轮机油。
55303-E0-00
6
实施回弹动作。
重复数次回弹动作，使涡轮机油渗入回弹部。
55304-E0-00
7
擦去多余的油分。
请用无尘布擦去吸嘴周围多余的油分。
8
吸嘴返回原处。
请将吸嘴返回吸嘴交换站或贴装头中。
回弹部的加油
Step 5
吸嘴
精密螺丝刀（少量涡轮机油）
回弹部的检查
Step 6
吸嘴回弹部（前端）
