3-4 3 6 拔 出 F N C 吸 嘴 A S S Y 的 轴 。 请 一 边 托 着 吸 嘴 ， 一 边 将 安 装 在 斜 齿 轮 上 的 轴 针 与 斜 齿 轮 一 起 水 平 拔 出 。 再 从 下 面 抽 出 F N C 吸嘴 A S S Y 。 55 3 08 - E0 -0 0 c 注意 请将各 FNC 贴装头的吸嘴 ASSY、斜齿轮、斜齿轮轴针按贴装 头分别放置，不要与其他贴装头的零件混杂一起。 FNC吸嘴ASSY的…
3-3
3
1.2 TypeF 吸嘴的清洁
1.2.1 FNC 吸嘴 ASSY 的拆除
1
实施返回原点作业。
确认安全后，请按设计画面的 [ 返回原点 ] 按钮。
2
给 FNC 贴装头选择 Type72F 吸嘴。
请按［装置］-「Head」图标画面的 [ 更换吸嘴 ] 按
钮，给 FNC 贴装头 ( 贴装头 2，4，6，8) 选择
「Type72F」吸嘴。
e
3
请按紧急停机按钮。
为了安全作业，务必将机器置于紧急停机状态。
4
请剥开 FNC 贴装头下侧的贴纸 (KV8-
M71RH-00X)。
请剥去组装在 FNC 贴装头上的防止挡板的固定螺丝
反光的贴纸。(FNC 贴装头 2，4，6，8)
55305-E0-00
5
拆除挡板。
1. 请用十字螺丝刀 (No.1 或 No.0) 拆除固定挡板
的 2 根螺丝。
2. 请用手指使挡板横向滑动并取出。
55306-E0-00
55307-E0-00
c
注意
· 拆除挡板时，请一边托着齿键轴下方的边沿，一边旋松固
定螺丝。如果不这样，齿轮带可能会脱出。
· 螺丝刀头的尺寸因品牌不同而存些许差异，所以请使用符
合挡板固定螺丝尺寸的螺丝刀。

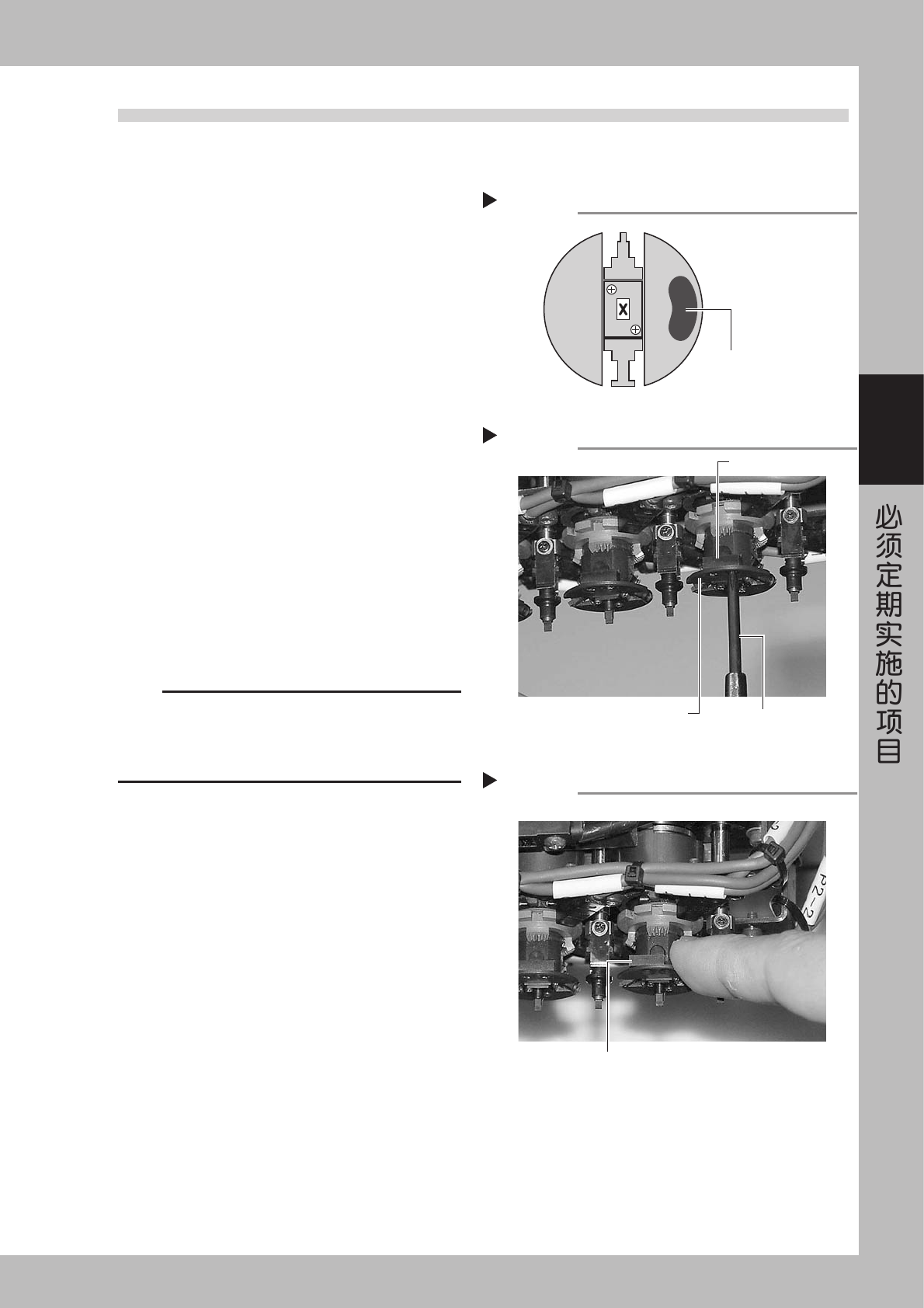

贴装头仰视图
Step 4
防止反光贴纸
挡板的拆除
Step 5-1
十字螺丝刀
边托着该边沿，
边
旋松螺
丝
挡板
挡板的拆除
Step 5-2
用手指滑动挡板并取出
3-4
3
6
拔出 FNC 吸嘴 ASSY 的轴。
请一边托着吸嘴，一边将安装在斜齿轮上的轴针与
斜齿轮一起水平拔出。再从下面抽出 FNC 吸嘴
ASSY。
55308-E0-00
c
注意
请将各 FNC 贴装头的吸嘴 ASSY、斜齿轮、斜齿轮轴针按贴装
头分别放置，不要与其他贴装头的零件混杂一起。

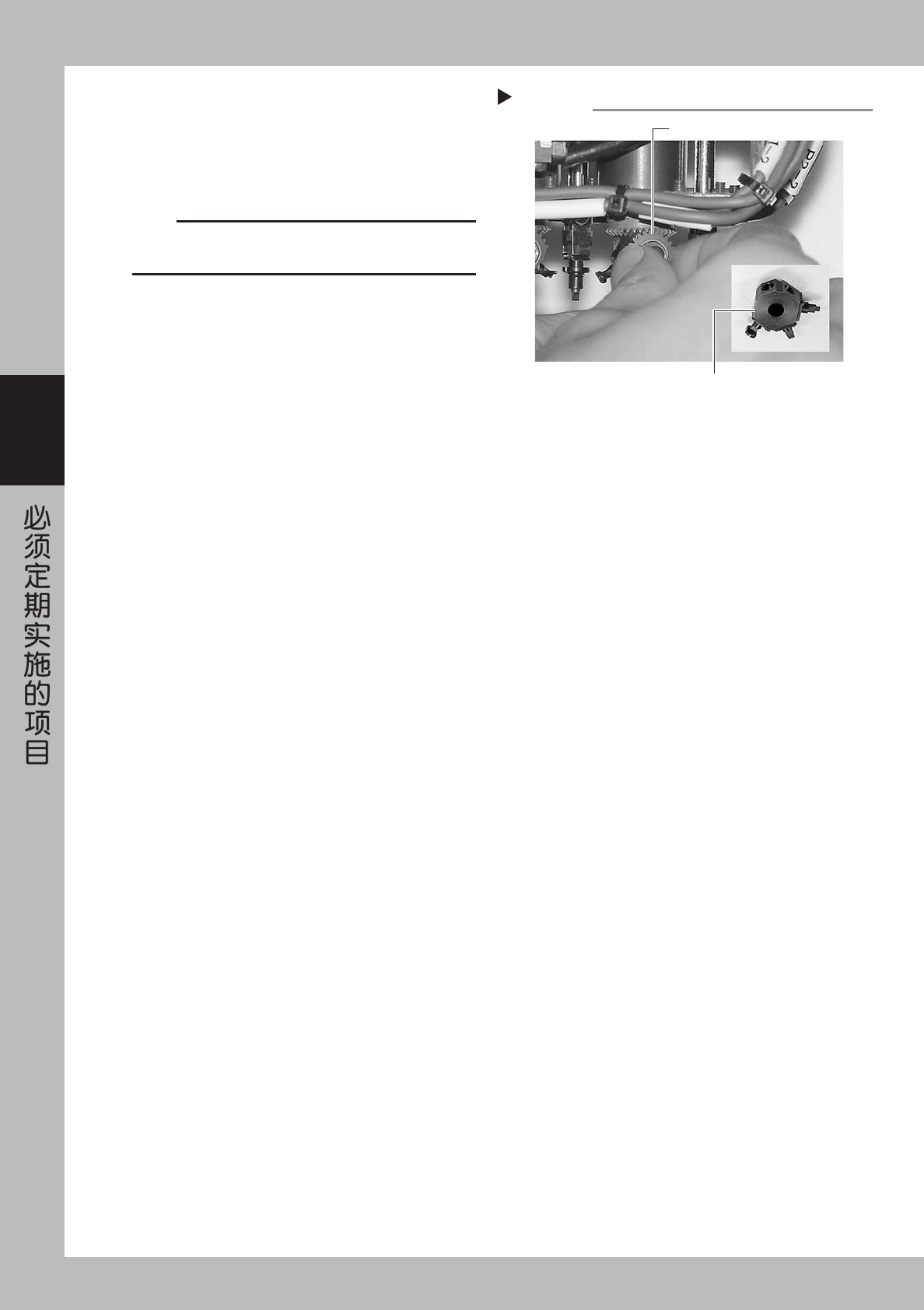

FNC吸嘴ASSY的取出
Step 6
取出后的吸嘴
ASSY
斜齿轮
3-5
3
1.2.2 拆开清洁 FNC 吸嘴 ASSY
1
拆开 FNC 吸嘴 ASSY。
请用十字螺丝刀 (No.0 或 No.0.00) 取下吸嘴的固定
螺丝，从 FNC 吸嘴 ASSY 拆除吸嘴和弹簧。
55309-E0-00
c
注意
螺丝刀头的尺寸因品牌不同而存些许差异，所以请使用符合
挡板固定螺丝尺寸的螺丝刀。
吸嘴内有用于回弹的弹簧，注意不要丢失。
2
将零件浸在酒精中清洗。
请将吸嘴、弹簧、吸嘴托座、吸嘴块、斜齿轮、轴
和精密贴装头用吸嘴浸入酒精容器中洗净。浸渍时
间请控制在 3 〜 5 分钟左右。( 浸渍期间可实施
Step3 的清洗作业。)
c
注意
严禁将嵌于吸嘴的 O 型环圈浸入酒精溶液。
因为 O 型环圈被拉长后不再适用。
3
请清洁安装 FNC 吸嘴 ASSY 用轴孔。
Step2 的零件被浸于酒精溶液期间，请按下列顺序
清洁刻度指示架的用于安装 FNC 吸嘴的轴孔。
1. 请用浸有酒精的棉棒清洁孔部，再用气枪
(KU4-M8590-00X) 吹干。
2. 请用浸有酒精的软刷清洁刻度指示架的大斜齿
轮，再用气枪 (KU4-M8590-00X) 吹干。
55310-E0-00
55311-E0-00
c
注意
请不要使用落毛的棉棒。
拆开FNC吸嘴ASSY
Step 1
吸嘴托座
吸嘴块
弹簧
吸嘴前端部
Type71F
Type72F
Type73F
刻度指示架的清洁1
Step 3-1
刻度指示架
用浸有酒精的棉棒清洁
刻度指示架的清洁2
Step 3-2
用浸有酒精的软刷清洁斜齿轮
