2-2 2 ■ 检 查 吸 嘴 堵 塞 的 方 法 ( 使 用 [ 装 置 ] ) 这 里 所 说 的 「 吸 嘴 堵 塞 」 是 指 吸 嘴 孔 被 锡 膏 等 粘 附 , 即 使 没 有 吸 附 元 件 负 荷 压 力 也 呈 上 升 的 状 态 。 这 是 导 致 不 贴 装 等 错 误 发 生 的 原 因 。 请 按 下 列 顺 序 检 查 吸 嘴 堵 塞 的 状 况 。 e 1 安 装 吸 嘴 。 请 按 紧 急 停 机 按 …
2-1
2
1. 对吸嘴状态的检查
如果吸嘴前端粘附着锡膏或吸嘴孔被锡膏堵塞 , 可能导致吸附错误或识别错误的发生。如果吸嘴的回弹动作迟钝也
会导致吸附、贴装错误的发生。为了防止上述错误的发生 , 请定期对各个吸嘴进行点检 · 清洁。
1.1 通过软件系统检查

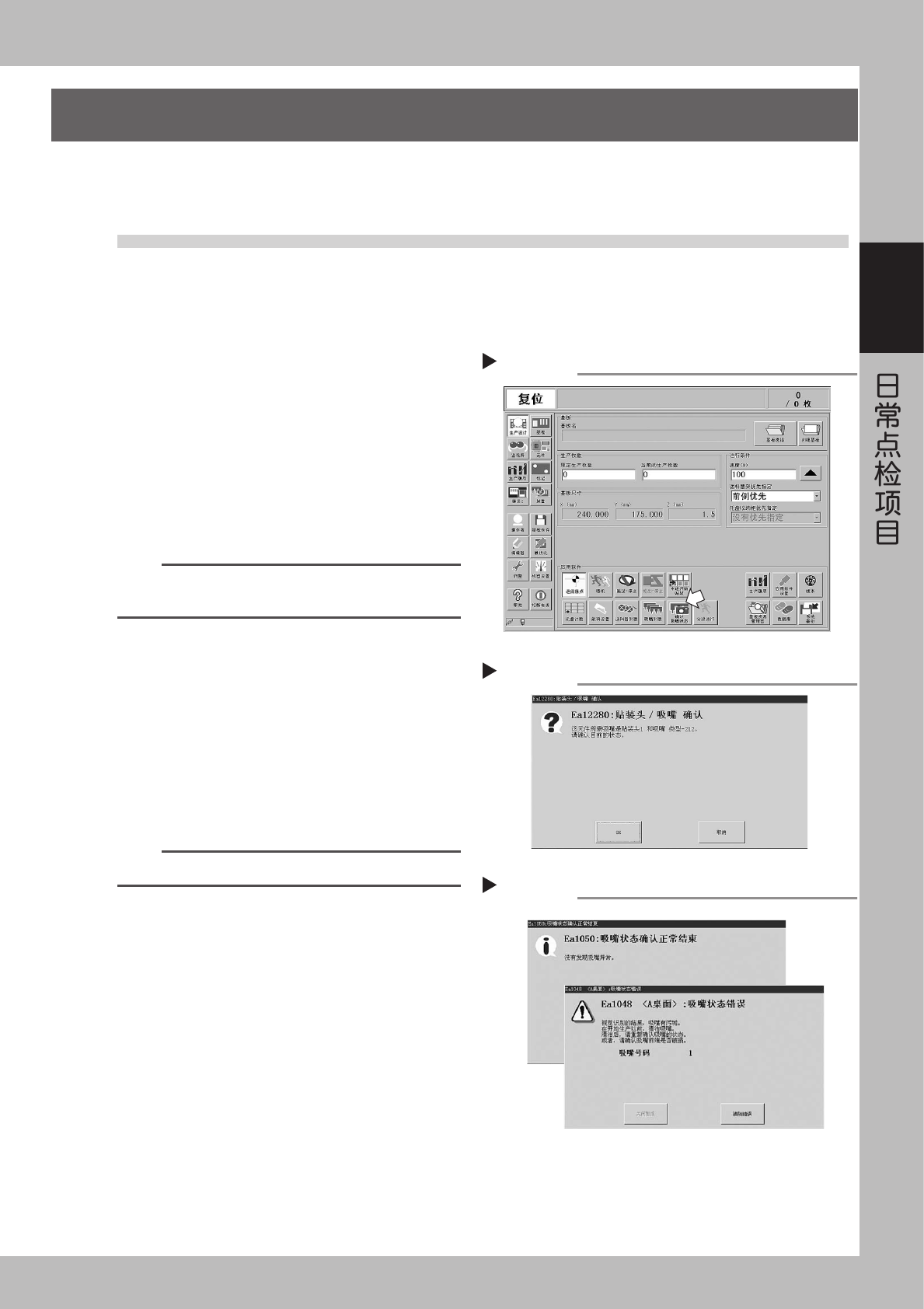

■ 吸嘴污垢的检查方法 ( 使用 [ 确认吸嘴状态 ] 按钮 )
这里所说的「吸嘴污垢」是指吸嘴的前端粘附锡膏后呈发光的状态。这是将发光部分误识别为元件的重要原因。如要判断吸
嘴的受污状态 , 请在没有吸着元件的前提下 , 以多视觉相机为工具执行「确认吸嘴状态」。
e
1
移动贴装头。
请按紧急停机按钮 , 将贴装头移到方便拆装吸嘴的
位置。
2
请按 [ 确认吸嘴状态 ] 按钮。
1. 解除紧急停机状态
2. 请打开 [ 生产设计 ] 画面 , 按应用软件中的 [ 确
认吸嘴状态 ] 按钮。
56200-E0-00
n
要点
装配了吸嘴交换站的贴片机会自动进行吸嘴交换，吸嘴交换
时也进行吸嘴检查，因此不须再进入「Step3」。
3
替换吸嘴。
请根据画面提示 , 按 [OK] 键替换吸嘴。按下最后的
[OK] 键后便实施替换。
56201-E0-00
4
请确认画面提示内容。
请确认画面的提示内容 , 如果为「NG」的话 , 请实
施吸嘴的清洁作业。
56202-E0-00
n
要点
一般 , 出厂设置中「确认吸嘴状态」的对象为「Type72A 吸嘴」。
确认吸嘴状态按钮
Step 2
吸嘴确认的结果
Step 4
OK
NG
吸嘴安装检查
Step 3
2-2
2

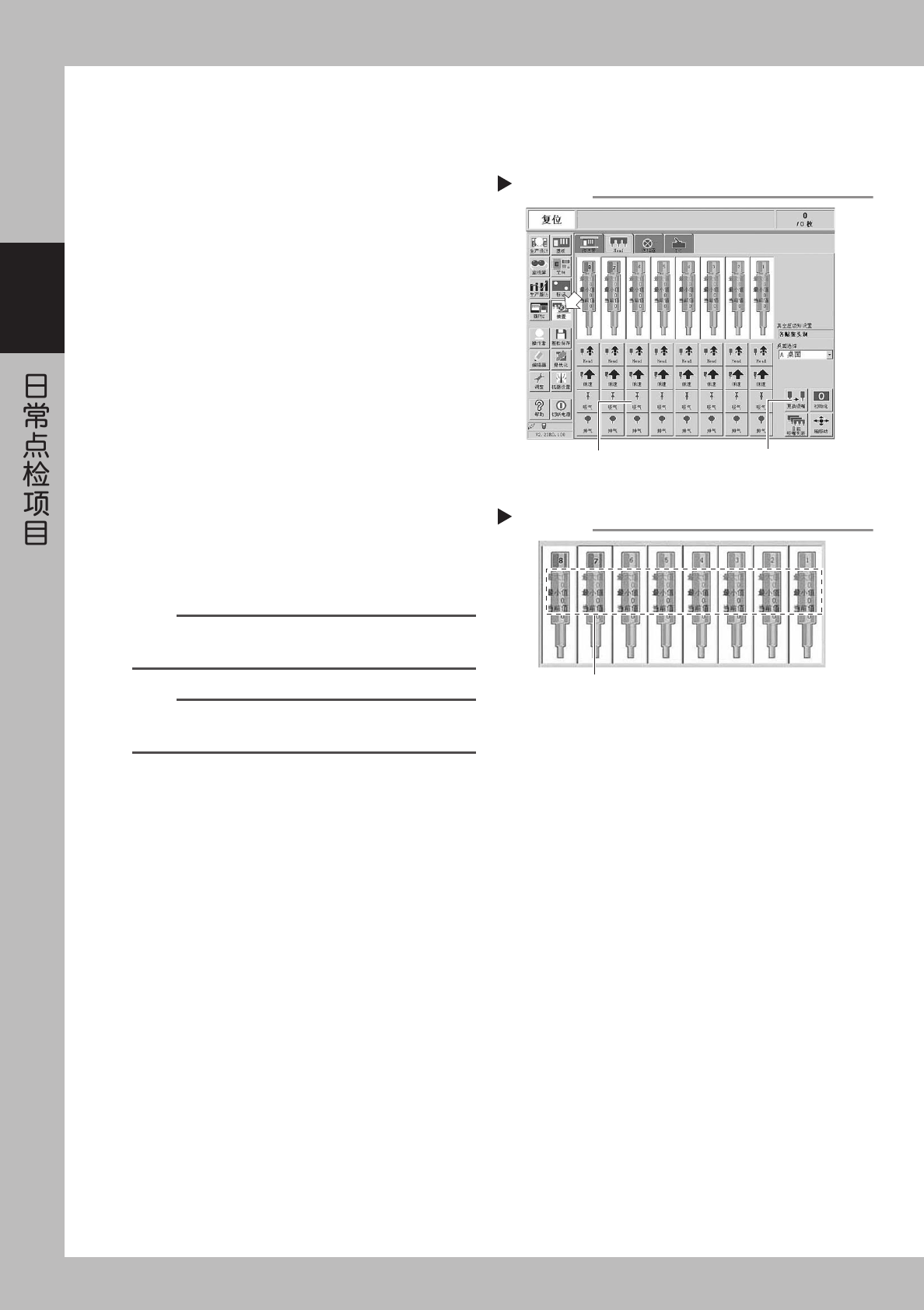

■ 检查吸嘴堵塞的方法 ( 使用 [ 装置 ])
这里所说的「吸嘴堵塞」是指吸嘴孔被锡膏等粘附 , 即使没有吸附元件负荷压力也呈上升的状态。这是导致不贴装等错误发
生的原因。请按下列顺序检查吸嘴堵塞的状况。
e
1
安装吸嘴。
请按紧急停机按钮，并在所有的贴装头上安装
Type72A 吸嘴。
配置着吸嘴交换站的贴片机请按 [ 更换吸嘴 ] 按钮 ,
实施吸嘴的交换。
56203-E0-00
2
复位数值。
请按画面右下方的 [ 初始化 ] 按钮 , 刷新真空压级
别设置的数值。
3
使负压发生。
请在 [ 装置 ] →「Head」图标画面 , 打开所有贴装
头的 [ 吸气 ] 按钮 , 数值上升 5 〜 10 秒后关闭按钮。
4
读取数值。
请读取贴装头画面上用红字显示的「最大值」的数
值。如果读取的数值在 130 以下属正常范围。如果
数值超过 130 则说明吸嘴孔可能有污垢 , 请清洁吸
嘴。
56204-E0-00
n
要点
上述数值是以 Type72A 为例取得的数值 , 其他吸嘴的数值与
此不同。（参考：Type71A → 180）
n
要点
如果清洁吸嘴孔后又实施了 Step1 〜 4, 仍然没有恢复正常数
值的话 , 可能是多槽轴内存在污垢。
负压发生
Step 1~3
[更换吸嘴]按钮
[吸气]按钮
负压确认
Step 4
读取最大值(MAX)
2-3
2

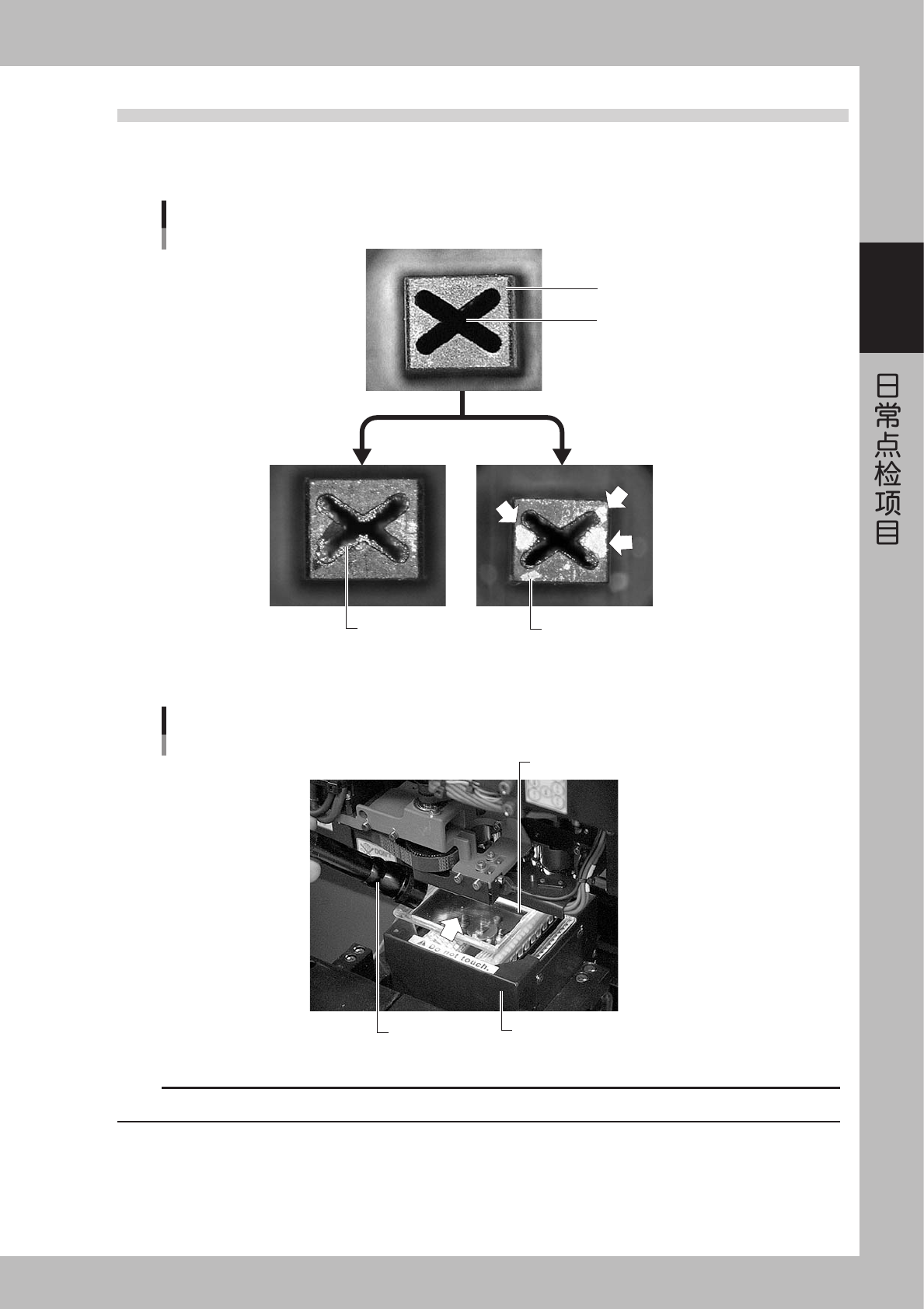

1.2 通过目测检查
目测检查有以下 2 种方法。
■ 取下吸嘴再用放大镜放大后检查
吸嘴前端部
吸嘴孔中粘附着锡膏
吸嘴前端粘附着锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴堵塞状态 ◇ 前端呈发光状态
55200-E0-00
■ 不取出吸嘴而用小镜子和笔形手电筒检查
小镜子
多视觉识别相机
笔形手电筒
用小镜子检查
55201-E0-00
c
注意
如果通过以上检查 , 发现吸嘴污垢或吸嘴堵塞现象后 , 请立即实施「第 3 章 1.1 Type A 吸嘴的清洁」。
