3-28
3
3.3.2 FNC 锁定螺栓的清洁和组装
1
清洁 FNC 锁定螺栓和插入部。
用浸有酒精的无尘布擦干净 FNC 锁定螺栓、弹簧、
凸轮、螺丝。
55354-E0-00
2
清洁 FNC 锁定螺栓插入部。
1. 用气枪吹去齿键轴的 FNC 锁定螺栓插入部的供
气通道的尘屑。
2. 用无尘棉棒浸酒精，伸入 FNC 锁定螺栓插入部
（有螺丝）内部清洁。
55355-E0-00
参考
在拔掉 FNC 锁定螺栓的状态下清洁齿键轴，可使轴内部的清
洁更为便利、彻底。
棉棒请使用商店有售的（4mm 以内）稍粗棉棒。
3
给 FNC 锁定螺栓加油。
用装有涡轮机油（VG32) 的注油筒（KV8-M8870)
给 FNC 锁定螺栓加１〜２滴油，再用手指抹匀。
拆下的零部件
Step 1
FNC锁定螺栓
凸轮螺丝
凸轮
弹簧
FNC锁定螺栓
凸轮螺丝
凸轮
弹簧
锁定螺栓插入部的清洁
Step 2
用浸有酒精的棉棒擦拭
3-29
3
4

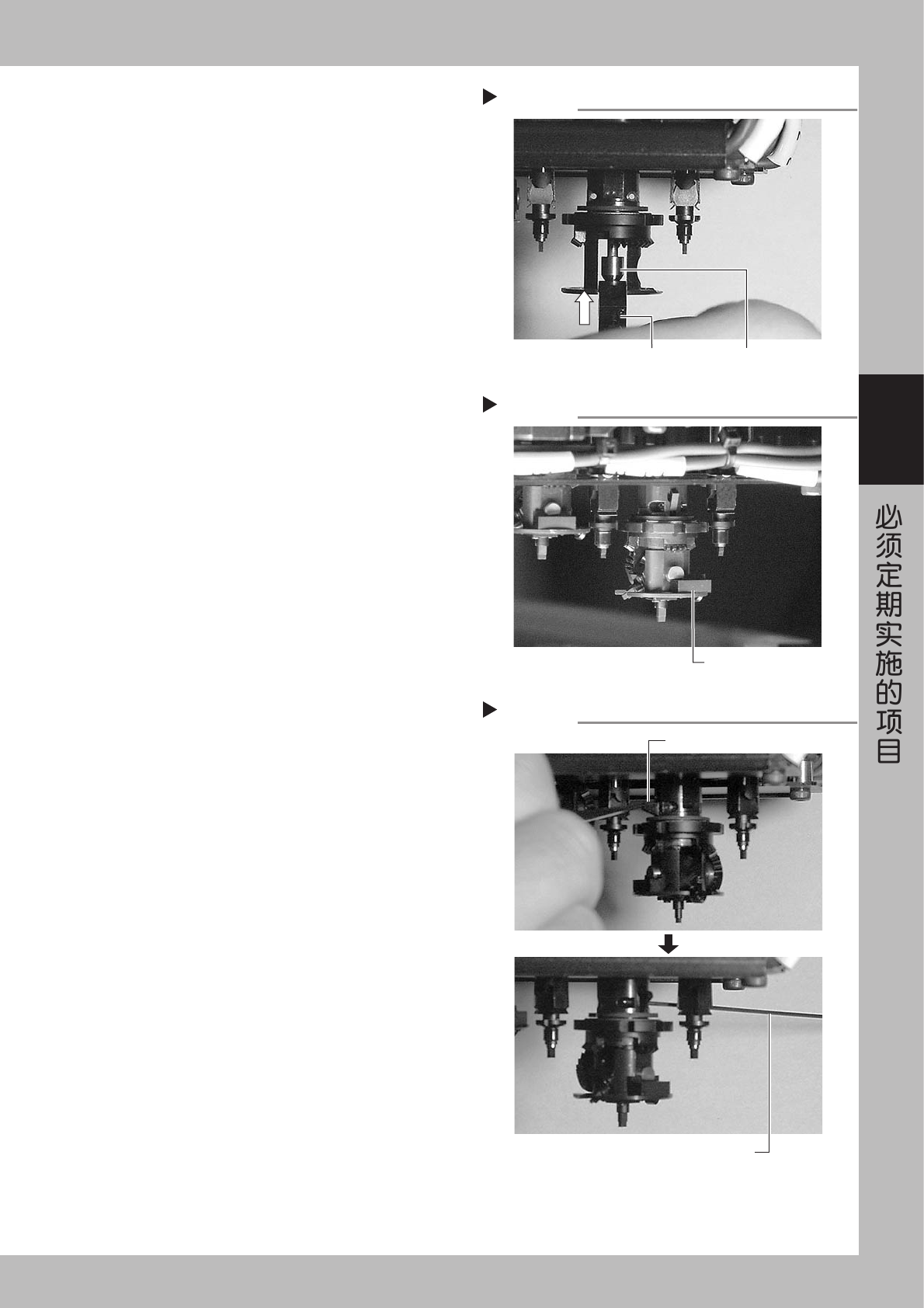

将 FNC 锁定螺栓和吸嘴 ASSY 安装在贴
装头上。
1. 将 FNC 锁定螺栓和弹簧插入齿键轴。
2. 一边朝上提着 FNC 吸嘴 ASSY 和 FNC 锁定螺栓，
一边插入齿键轴。
此时，使 Type 202F 吸嘴呈朝下状态并使 FNC
吸嘴 ASSY 插入。
3. 将斜齿轮和轴插入 FNC 吸嘴 ASSY 孔，注意让
挡板夹住使 FNC 吸嘴 ASSY 不落下。
55356-E0-00
55357-E0-00
5
装上凸轮。
用镊子等将凸轮插入刻度基座的切口中，将决定位
置用的定位钢丝（KV8-M88E2-00X）插进凸轮螺
丝孔中，临时固定凸轮。
55358-E0-00
FNC锁定螺栓的插入
Step 4-2
FNC吸嘴ASSY
FNC锁定螺栓
挡板的嵌入
Step 4-3
挡板
凸轮的安装
Step 5
插入凸轮
用决定位置用的定位钢丝
临时固定凸轮
3-30
3
6
组装凸轮螺丝。
1. 将钉状真空 ASSY（KV8-M8888-A0X）的供气
管侧连接机器的供气接插件，使其在吸嘴侧吸
住凸轮螺丝的 E 环圈一侧。
2. 边按 Step5 插入的决定位置用的定位钢丝，边
插入吸附在钉状真空 ASSY 的吸嘴上的凸轮螺
丝。
3. 插入后，从空气接插件拔去钉状真空 ASSY 的
供气管。
55359-E0-00
55360-E0-00
7
将另一个凸轮组装在刻度基座的相反侧。
与 Step5、6 相同的要领进行组装作业。
8
将 E 环圈装在凸轮螺丝上。
1. 将新的 E 环圈放在 E 环圈安装工具（KV8-
M88E1-00X）的前端。
请对准各个开口部。（E 环圈没有正反面）
2. 一边用镊子将 E 环圈按在凸轮螺丝的装 E 环圈
的一侧，一边将新的 E 环圈嵌入凸轮螺丝装 E
环圈的沟槽中。
55361-E0-00
55362-E0-00
c
注意
安装后，用镊子确认 E 环圈已经嵌入凸轮螺丝。
一次安装失败的 E 环圈可能会变大，这时，请调换新的 E 环圈。
凸轮螺丝的吸附
Step 6-1
钉状真空ASSY
已吸附的凸轮螺丝
凸轮螺丝的插入
Step 6-2
插入凸轮螺丝
将E环圈按在专用工具上
Step 8-1
将E环圈放在工具的前端
安装E环圈的工具
E环圈的嵌入
Step 8-2
嵌入凸轮螺丝的沟槽
