4-1 4 1 . 吸 嘴 弹 簧 片 的 更 换 e 1 请 按 紧 急 停 机 按 钮 。 为 了 安 全 作 业 , 必 须 使 机 器 处 于 紧 急 停 机 状 态 。 2 拆 除 吸 嘴 。 请 用 手 拆 除 要 更 换 弹 簧 片 的 吸 嘴 。 3 拆 下 吸 嘴 弹 簧 片 。 请 一 边 从 后 按 住 轴 , 一 边 用 十 字 精 密 螺 丝 刀 拧 下 螺 丝 , 将 不 良 的 弹 簧 片 从 吸 嘴 基 …
4-1
4

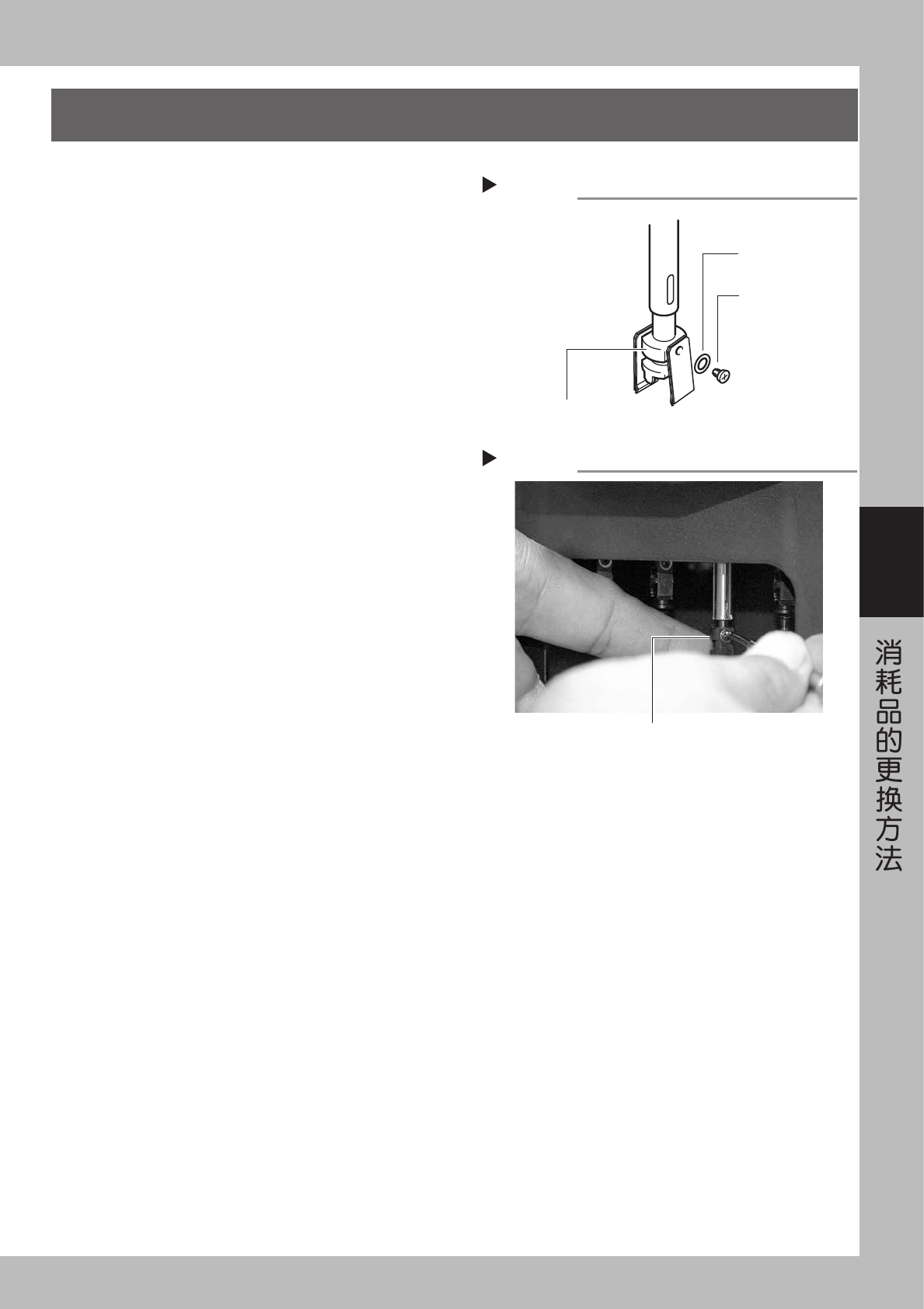

1. 吸嘴弹簧片的更换
e
1
请按紧急停机按钮。
为了安全作业 , 必须使机器处于紧急停机状态。
2
拆除吸嘴。
请用手拆除要更换弹簧片的吸嘴。
3
拆下吸嘴弹簧片。
请一边从后按住轴 , 一边用十字精密螺丝刀拧下螺
丝 , 将不良的弹簧片从吸嘴基座中取出。
55400-E0-00
4
安装吸嘴弹簧片。
请一边从后按住轴 , 一边用十字精密螺丝刀拧紧安
装螺丝 , 这时 , 千万不要忘记装入垫圈。
55401-E0-00
5
确认安装状态。
1. 请确认弹簧片与吸嘴的缝隙。
2. 请数次用手转动吸嘴的装卸接头 , 确认是否存
在松动现象。
拆除弹簧片
Step 3
吸嘴弹簧片的
固定垫圈
吸嘴基座
吸嘴弹簧片的
固定螺丝
弹簧片的安装
Step 4
按住该处的同时安装
4-2
4

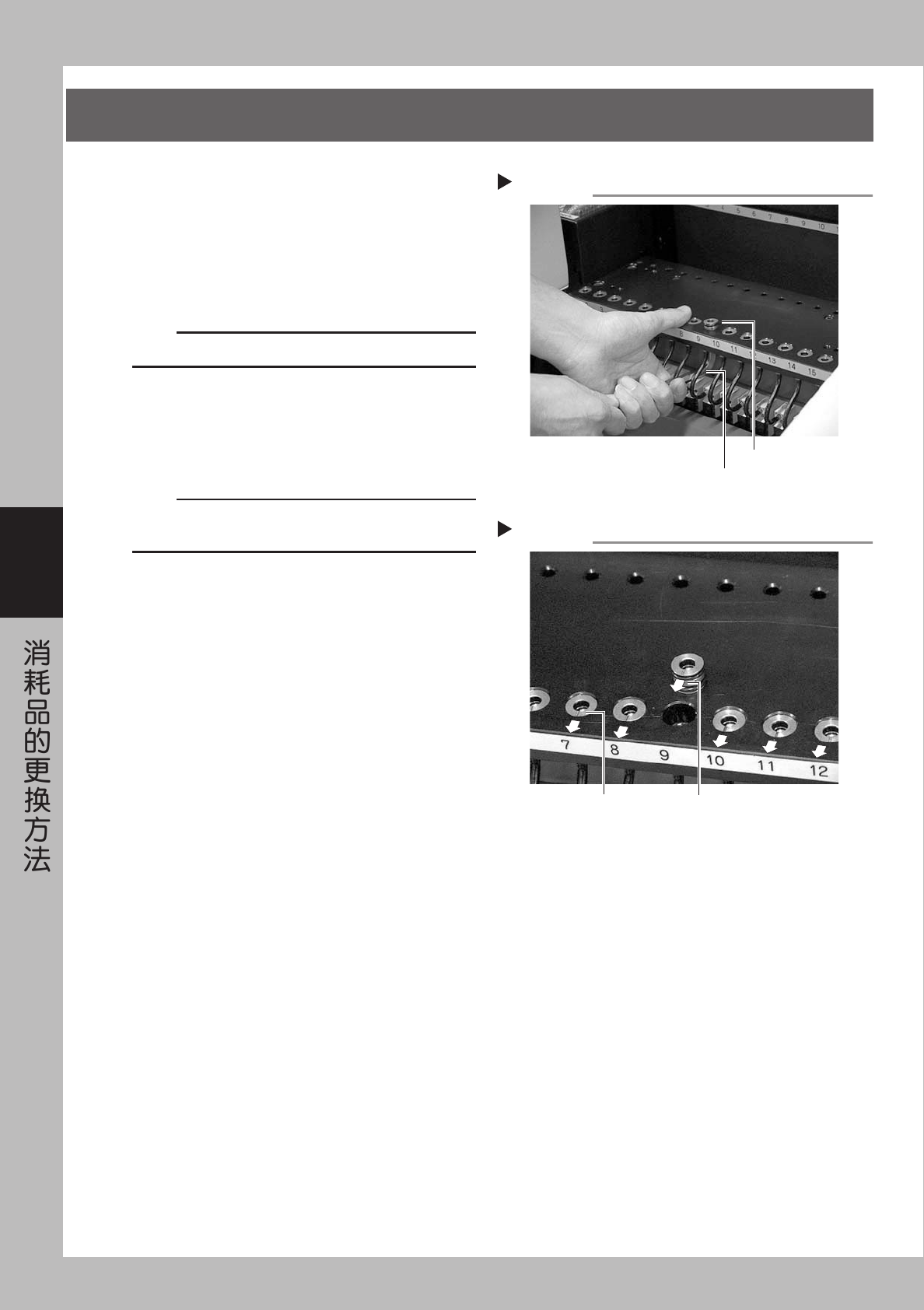

2. 供气气密接头的更换
e
1
请按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
拆除供气气密接头。
请用 8mm 左右的六角扳手从送料器架的下方向上
提起供气气密接头。
55402-E0-00
c
注意
千万不要损伤输气管。
3
安装供气气密接头。
从上向下按，安装新的供气气密接头。注意将有标
记的一面为正面。
55403-E0-00
c
注意
如果不对准方向就实施安装，存在灰尘进入输气管的可能，
请注意将标志面朝正面。
4
确认动作。
1. 安装送料器。
2. 打开 [ 装置 ] 按钮的「送料器」图标，实施 ON/
OFF 动作。
供气气密接头的取出
Step 2
供气气密接头
六角扳手
供气气密接头的安装
Step 3
标记的朝向
标
记
