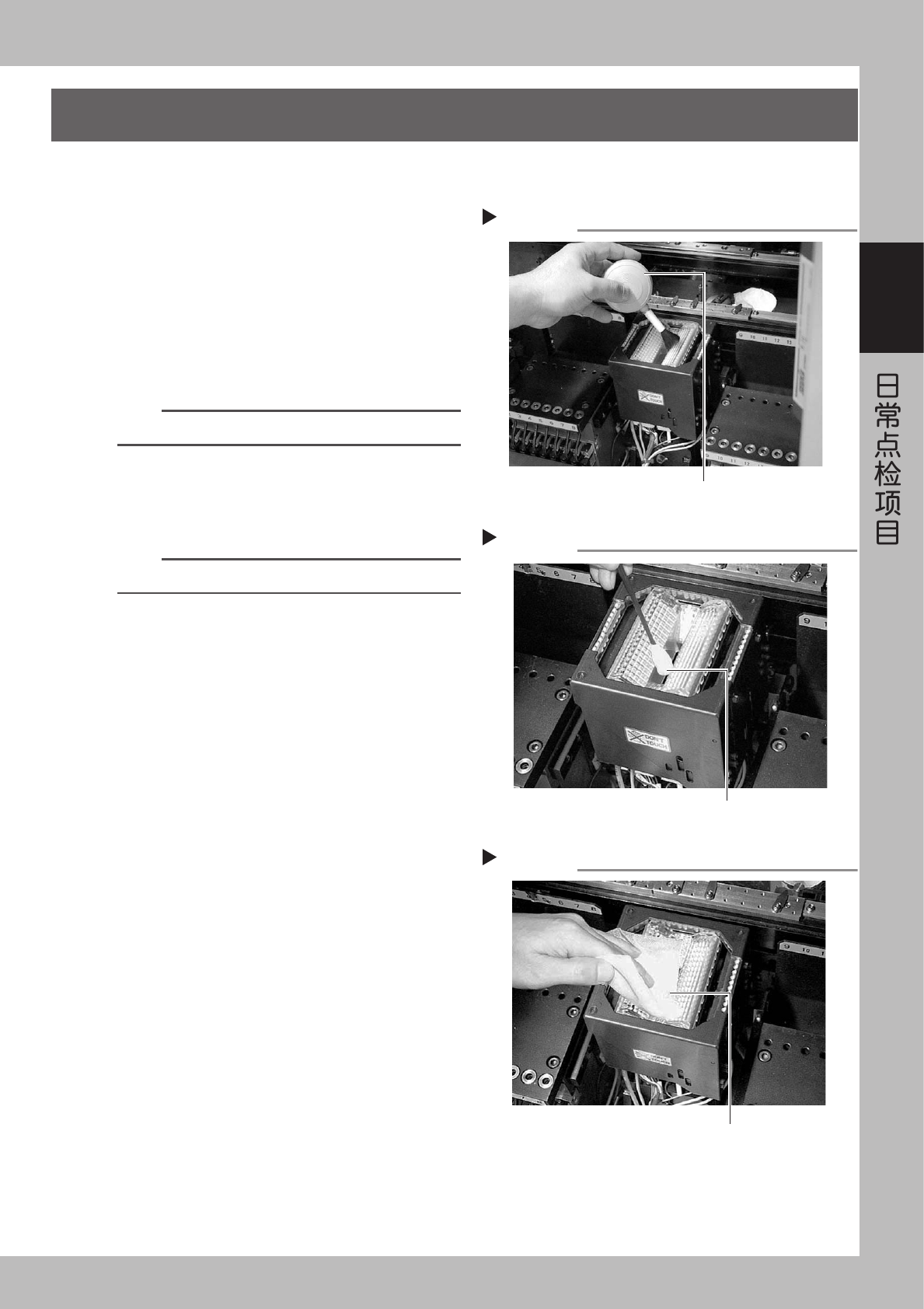

5. 相机照明的清洁
如果相机粘有灰尘，可能导致元件识别错误的产生。为了防止这一现象的发生，必须定期对相机进行点检和清洁
作业。
1
请用光学仪器专用软刷清扫灰尘。
请用光学仪器专用软刷清扫相机照明及半透明镜上
的灰尘。
55206-E0-00
2
请用棉棒擦拭半透明镜。
请用浸有镜头清洁剂的棉棒擦拭半透明镜。
55207-E0-00
n
要点
棉棒和镜头清洁剂与出厂机器同捆包装。
3
请用无尘布擦拭相机。
请在无尘布滴数滴镜头清洁剂擦拭相机照明装置。
55208-E0-00
n
要点
请使用无尘布。
光学仪器专用软刷
Step 1
光学仪器专用软刷
棉棒
Step 2
浸有镜头清洁剂的棉棒
无尘布
Step 3
使用无尘布
第３章 必须定期实施的项目
目录
1. 每周或隔周 3-1
1.1 TypeA 吸嘴的清洁 3-1
1.2 TypeF 吸嘴的清洁 3-
3
1.2.1 FNC 吸嘴 ASSY 的拆除 3-3
1.2.2 拆开清洁 FNC 吸嘴 ASSY 3-5
1.2.3 FNC 吸嘴 ASSY 的安装 3-8
1.3 各轴的螺旋丝杆及线性导轨的点检 3-11
2. 每月或隔月 3-12
2.1 吸嘴基座的清洁 · 加油 3-12
2.2 X，Y，W 轴螺旋丝杆的清洁 · 加油 3-1
3
2.3 X，Y，W 轴线性导轨的清洁 · 加油 3-1
5
2.4 气 / 烟雾过滤器的点检 · 清洁 3-1
7
2.5 相机镜头的清洁 3-1
9
3. 6 个月或一年 3-20
3.1 排出过滤器的清洁 · 更换 3-20
3.2 齿键轴的清扫 3-2
1
3.2.1 吸嘴的拆除 3-21
3.2.2 齿键的清洁 3-21
3.2.3 安装吸嘴 3-24
3.3 FNC 锁定螺栓 3-25
3.3.1 FNC 锁定螺栓的拆除 3-25
3.3.2 FNC 锁定螺栓的清洁和组装 3-28
3-1
3
1. 每周或隔周
每周或隔周实施的项目需围绕点检和清扫作业进行。
1.1 TypeA 吸嘴的清洁
如果吸嘴前端粘附锡膏，可能导致将吸嘴误识别为元件的错误发生。如果吸嘴的回弹动作不良，也会导致吸附错
误的发生。为了防止上述错误的发生，请定期清扫各吸嘴。
e

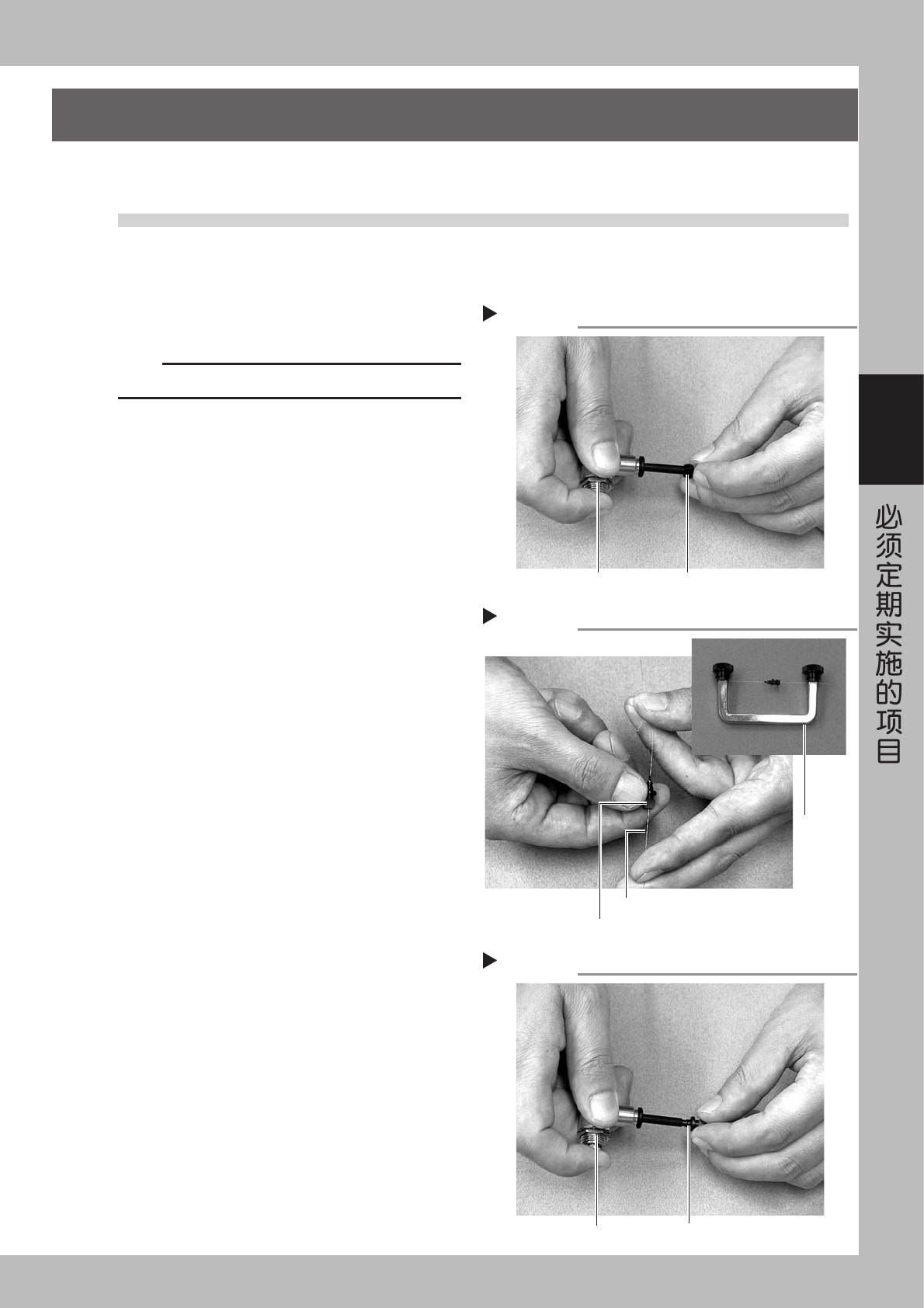

1
取出吸嘴。
请按紧急停机按钮，取出吸嘴。
c
注意
配备了吸嘴交换站的贴片机，必须将吸嘴返回吸嘴交换站。
2
进行气排屑。
请用气枪吹除吸嘴内部的灰屑。
55300-E0-00
3
清洁吸嘴孔。
请用清洁吸嘴孔的钢丝清洁吸嘴孔。如右图所示，
请用手指夹住钢丝或用专用把手 ( 选件 ) 固定钢丝
后，左右移动清洁吸嘴。
55301-E0-00
4
再次进行气排屑。
取出清洁吸嘴孔的钢丝，再用气枪吹除吸嘴内部的
灰屑。
55302-E0-00
气排屑
Step 2
吸嘴气枪
吸嘴孔的清洁
Step 3
专用把手
吸嘴
清洁吸嘴用钢丝
再次进行气排屑
Step 4
吸嘴 气枪
