4-8
4
6.2 低速阀的更换
本节具体说明切换贴装头上下速度的低速阀的更换方法。
1
切断气源和机器的电源。
将机器左下方面板内的供气／排气开关向右旋转，
关闭供气后再关闭机器的电源开关。
2
拔下接插件的所有插头。
将排出器阀、贴装头上下阀、真空传感器、低接线
等连接的接插件全部拔下。
3
取下输气管和地接线。
1. 将连接排出器阀、上下动作阀的输气管从接头
上取下。
2. 用十字槽螺丝刀拆下连接贴装头上部框架的地
接线。
55417-E0-00
4
取下下降端传感器支撑架。
用六角扳手（3）拆下装下降端传感器支撑架的 2
根螺栓，并取下支撑架。
5
拆下贴装头框架的固定螺栓。
用六角扳手（3）拆下贴装头部框架的 4 根固定螺栓，
将框架全体移至左端。
6
取下排出装置。
用六角扳手（2.5）拆下安装排出装置的 4 根固定
螺栓并取下全体排出装置。
55418-E0-00
c
注意
请不要将 O 型环圈丢失。

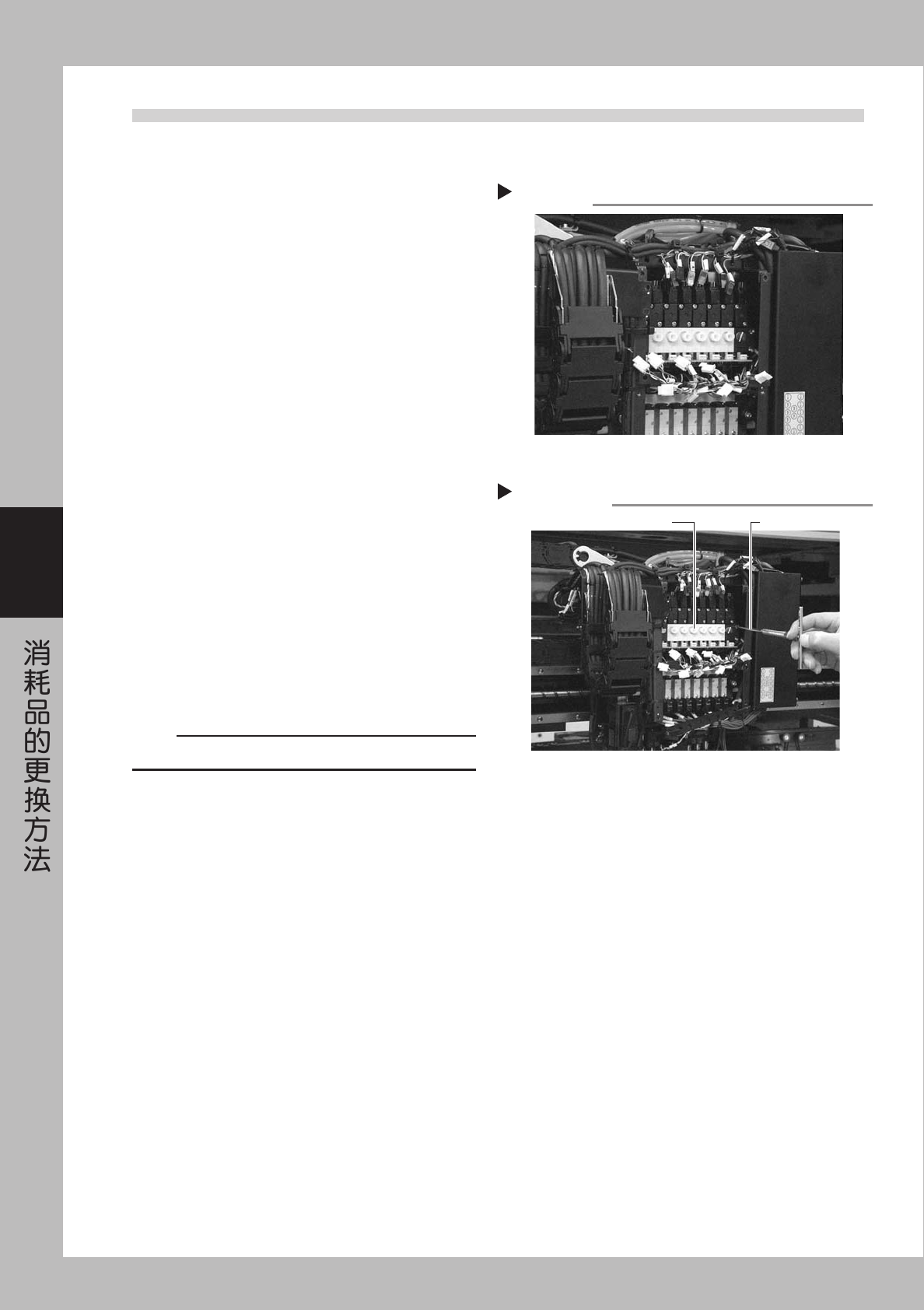

保险丝等的取出
Step 2,3
排出装置的取出
Step 4 to 6
供气／排气开关
六角扳手（M2.5）
4-9
4
7
更换低速阀。
1. 用十字槽精密螺丝刀拆下要更换的低速阀的 2
根固定螺丝并取下低速阀。
2. 安装新的低速阀。
55419-E0-00
8
将取下的零件全部按原样安装。
用与 Step2 〜 6 相反的顺序组装排出装置、贴装头
部框架螺栓、接插件等。
9
确认贴装头的低速动作。
接通气源和电源，确认贴装头的低速运行动作。

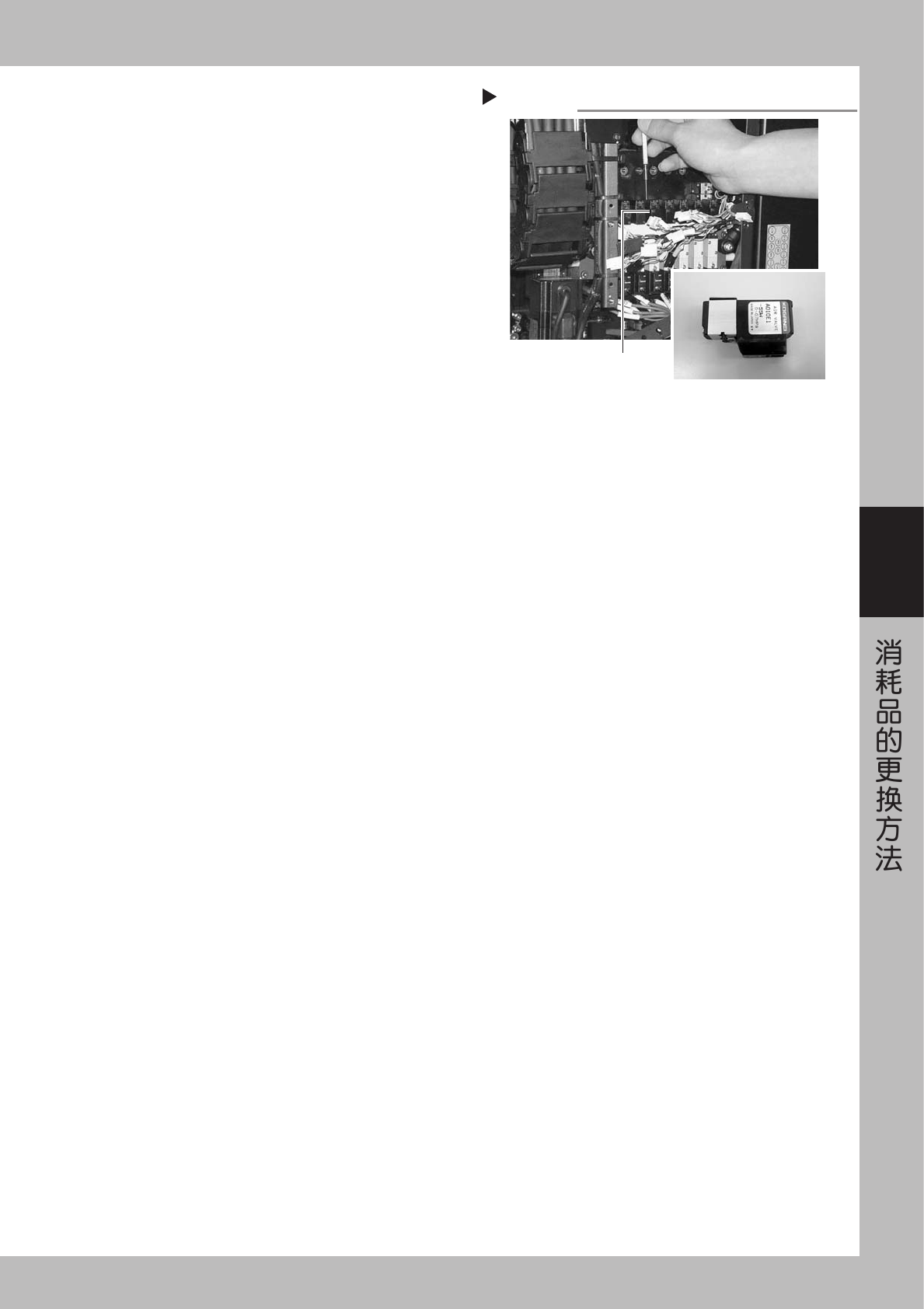

低速阀的拆除
Step 7
低速阀
