3-21
3
3.2 齿键轴的清扫
根据供气状态和运作时间，一般 6 个月左右必须对齿键轴内部进行清洁。因为齿键轴的供气通道内有异物粘附，
有污垢残留，会直接造成吸附、贴装错误。
3.2.1 吸嘴的拆除
1
拆除标准贴装头的吸嘴。
用手拆除 F 类型机器的标准贴装头（贴装头 1，3，5，
7）上安装的吸嘴。还可以用手拆除 S 类型机器中
标准贴装头 1 〜 8 的所有吸嘴。
55340-E0-00
2
拆除 FNC 吸嘴 ASSY。
请参照上述「1.2.1 FNC 吸嘴 ASSY 的拆除」的内容，
拆除所有 FNC 吸嘴 ASSY。
3.2.2 齿键的清洁
1
取下保养、维护用的螺栓。
在贴装头的喷气阀的后面，有 8 个螺栓栓住齿键轴
的清洁孔。请用六角扳手（5）取下贴装头 1 〜 8
的所有螺栓。
55341-E0-00
2
准备清洁工具 (KV8-M8860-00X)。
1. 清洁容器中加入 IPA( 异丙醇 )。
（严禁加入其他溶液）。
2. 清洁工具的吸嘴挡板在 110 〜 150mm 之间滑
动。
3. 洗净贴装头的下面放置托盘（纸杯等）。
(Step3 作业时，注入 IPA 时会流出 )
55342-E0-00
拆除吸嘴
Step 1
用手拆除标准吸嘴
取下保养、维护用螺栓
Step 1
保养、维护用螺栓
六角扳手(5)
挡板的设置
Step 2
挡板
吸嘴
110 to 150mm
3-22
3
3

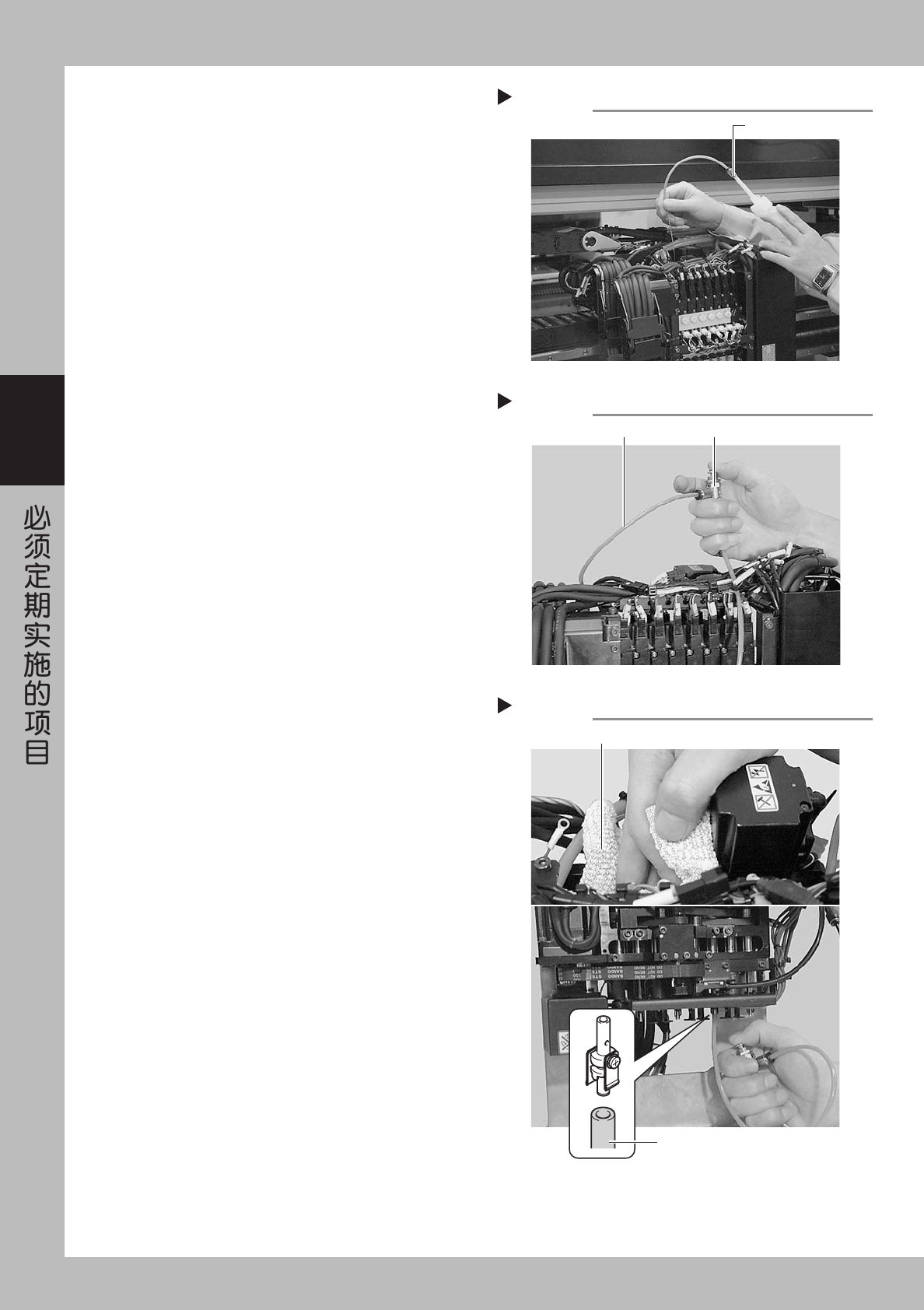

进行齿条的清洗。
1. 请将清洁工具的喷嘴伸入齿键轴的清洁孔，直
至碰到挡板的位置。
2. 请注入 IPA 清洗齿键轴的空气通道。
55343-E0-00
4
对标准齿条的空气通道进行气排屑。
对 F 类型的贴装头 1，3，5，7 和 S 类型的所有贴
装头，按以下顺序进行气排屑作业。
1. 使用 Φ4 的送气管（长度 200mm）连接带接头
（＄US4）气枪（KU4-M8590-00X）。
2. 从清洁孔上方插入与气枪连接的送气管，为了
不使残留在内部的 IPA 溅出，先将无尘布挡住
齿键轴的前端，再进行气排屑。
3. 重复执行 Step3 的作业，用 IPA 洗净齿条内部，
再进行气排屑。
4. 接着，将连接气枪的通气管插入吸嘴基座前端，
用无尘布轻轻挡住清洁孔的上面，进行气排屑。
5. 数次反复进行以上作业，直至留出的 IPA 变清，
才停止气排屑。
55344-E0-00
55345-E0-00
多槽轴的清洗
Step 3
清洁工具
多槽轴的气排屑
Step 4-2
气枪Φ4 通气管
从下进行的气排屑
Step 4-4
用回丝轻挡清洁孔的上方
将送气管插入吸嘴基座前端
进行气排屑
3-23
3
5

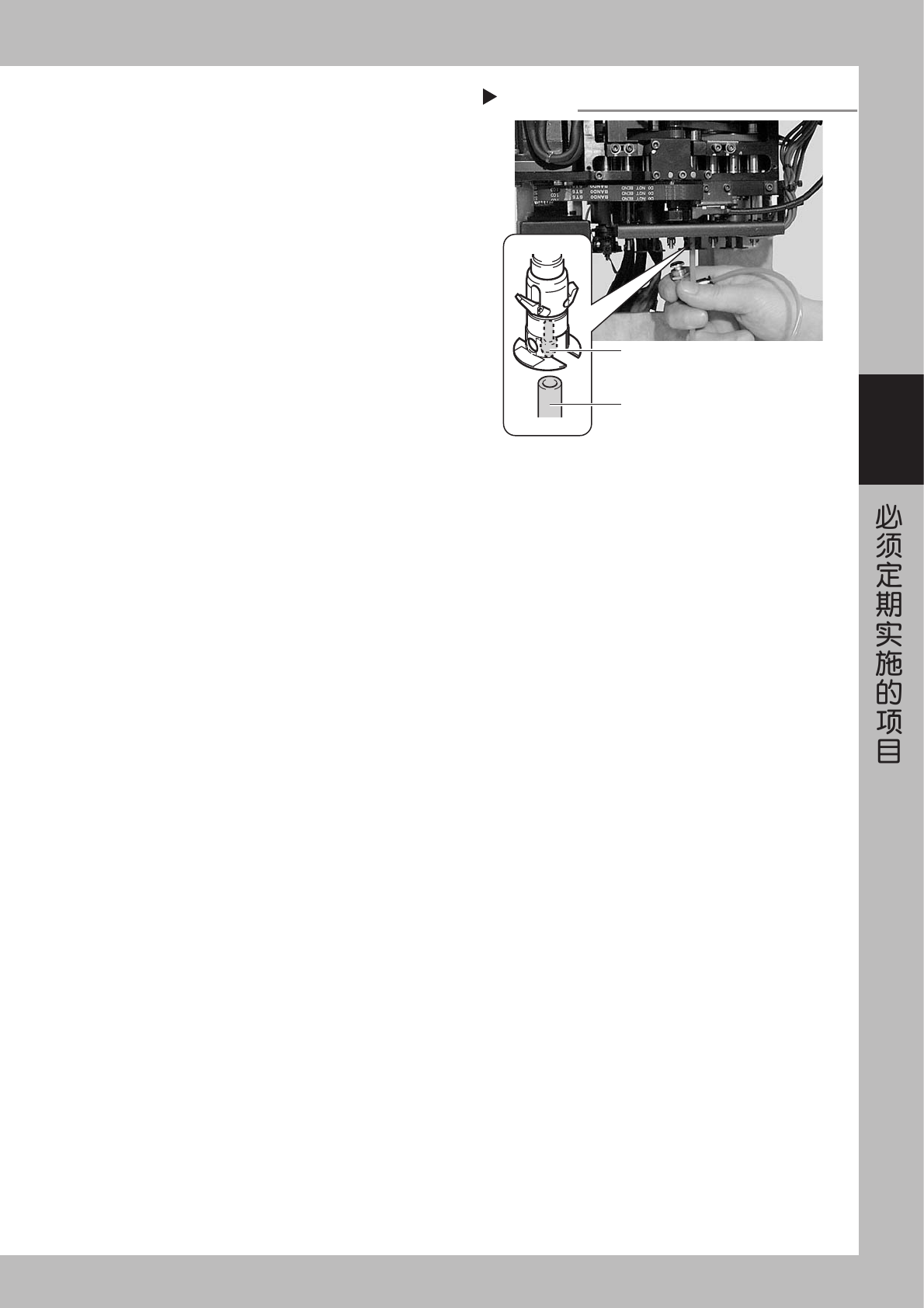

对 FNC 齿条的供气通道进行气排屑。
对 F 类型的贴装头 2，4，6，8 请按以下顺序进行
IPA 清洗和气排屑。
1. 与 Step4 同样，将 Φ4 的送气管（长度
200mm）连接带接头（＄US4）气枪（KU4-
M8590-00X）。
2. 将连接气枪的送气管插入清洁孔，将无尘布挡
住齿键轴的前端，不使残留在内部的 IPA 溅出，
再从上向下进行气排屑。
3. 重复执行 Step3 的作业，用 IPA 洗净齿条内部，
再进行气排屑。
4. 接着，将拆除了接头的气枪送气管的前端对准
FNC 锁定螺栓前端的供气通道孔。
5. 用无尘布轻轻挡住清洁孔，从下向上气排屑。
6. 数次反复进行以上作业，直至留出的 IPA 变清，
才停止气排屑。
55346-E0-00
6
在清洁孔上安装螺栓。
将在 Step1 拆除的 6 个螺栓，用六角扳手（5）拧紧，
关闭清洁孔。
从下开始的气排屑
Step 5-5
气枪的送气管
FNC锁定螺栓
