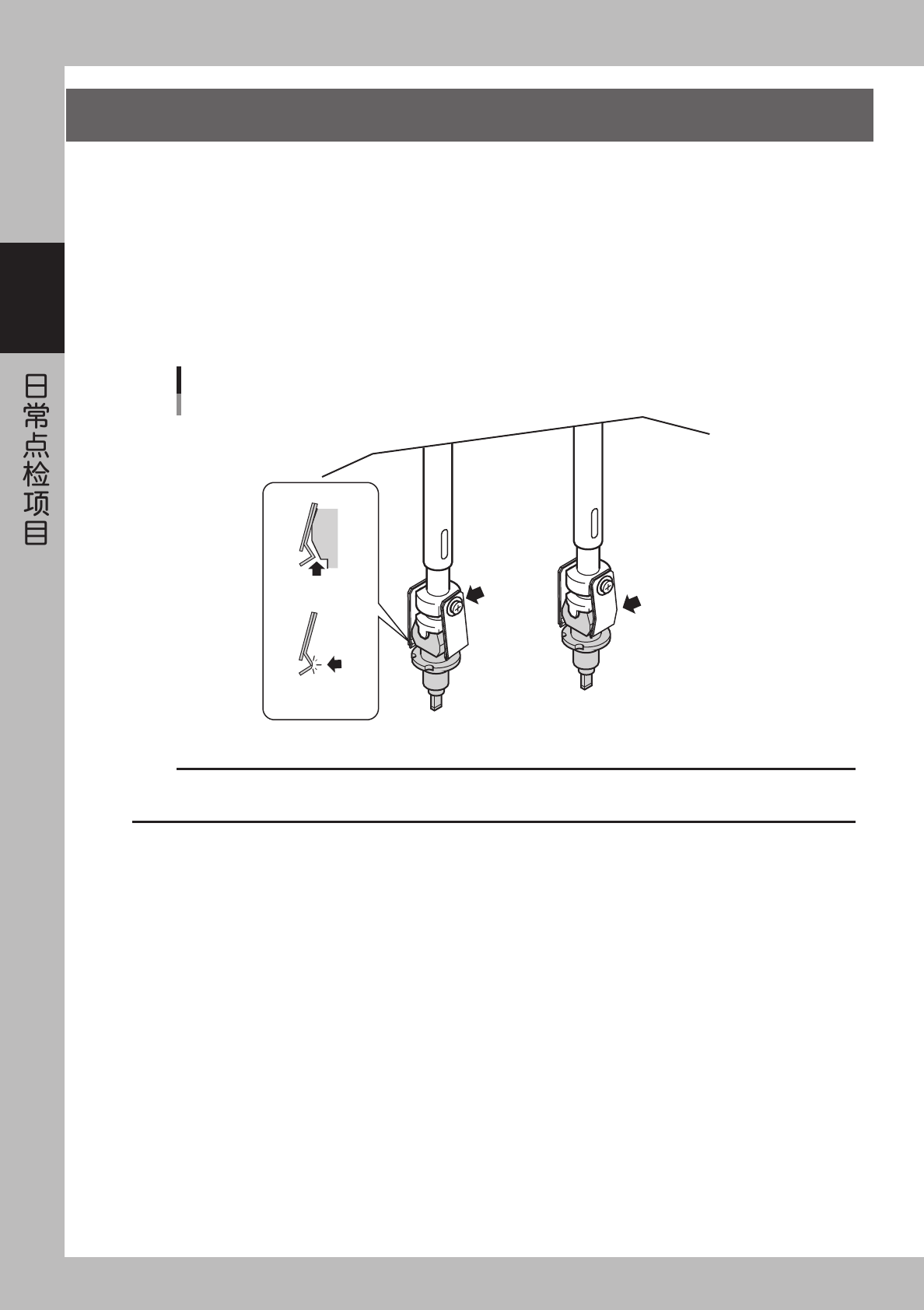

YV100Xg保养手册.pdf - 第23页
2-4 2 2 . 吸 嘴 弹 簧 片 的 检 查 如 果 吸 嘴 弹 簧 片 的 弹 力 不 稳 定 ， 会 给 吸 附 、 识 别 、 贴 装 等 所 有 作 业 带 来 负 面 影 响 。 请 定 期 点 检 吸 嘴 弹 簧 片 弹 力 的 保 持 状 态 。 ■ 吸 嘴 弹 簧 片 的 点 检 重 点 将 吸 嘴 弹 簧 片 上 的 吸 嘴 取 下 ， 点 检 下 列 项 目 。 · 吸 嘴 的 弹 力 被 充 分 保 持 · …
2-3
2
1.2 通过目测检查
目测检查有以下 2 种方法。
■ 取下吸嘴再用放大镜放大后检查
吸嘴前端部
吸嘴孔中粘附着锡膏
吸嘴前端粘附着锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴堵塞状态 ◇ 前端呈发光状态
55200-E0-00
■ 不取出吸嘴而用小镜子和笔形手电筒检查
小镜子
多视觉识别相机
笔形手电筒
用小镜子检查
55201-E0-00
c
注意
如果通过以上检查 , 发现吸嘴污垢或吸嘴堵塞现象后 , 请立即实施「第 3 章 1.1 Type A 吸嘴的清洁」。
2-4
2
2. 吸嘴弹簧片的检查
如果吸嘴弹簧片的弹力不稳定，会给吸附、识别、贴装等所有作业带来负面影响。请定期点检吸嘴弹簧片弹力的
保持状态。
■ 吸嘴弹簧片的点检重点
将吸嘴弹簧片上的吸嘴取下，点检下列项目。
· 吸嘴的弹力被充分保持
· 弹簧片和吸嘴之间没有缝隙
· 吸嘴弹簧片没有变形
· 弹簧片的吸嘴拆卸处没有磨损
检查吸嘴弹簧片
没有缝隙
没有磨损
螺丝没有松动
没有变形
55202-E0-00
c
注意
检查上述项目中如有问题发生，请参照「第 4 章 1. 吸嘴弹簧片的更换」内容，更换弹簧片。更换弹簧片必须更换一对，不能单个
更换。
2-5
2
3. 回弹状态的检查
请检查吸嘴及吸嘴基座的回弹力度。可用手按下吸嘴前端，如吸嘴及吸嘴基座能正常回弹，就说明没有问题，反之，
则会导致吸附错误和识别错误的发生。
用手指按吸嘴前端
恢复原样
不能恢复原样
吸嘴的回弹状态
OK NG
55203-E0-00
吸嘴基座的回弹状态
吸嘴基座
55204-E0-00
c
注意
确认吸嘴基座的回弹状态时 , 请拆除吸嘴后进行。如果确认后发现吸嘴基座的回弹状态不佳 , 请参照「第 3 章 2.1 吸嘴基座的清洁
· 加油」后执行更换。
