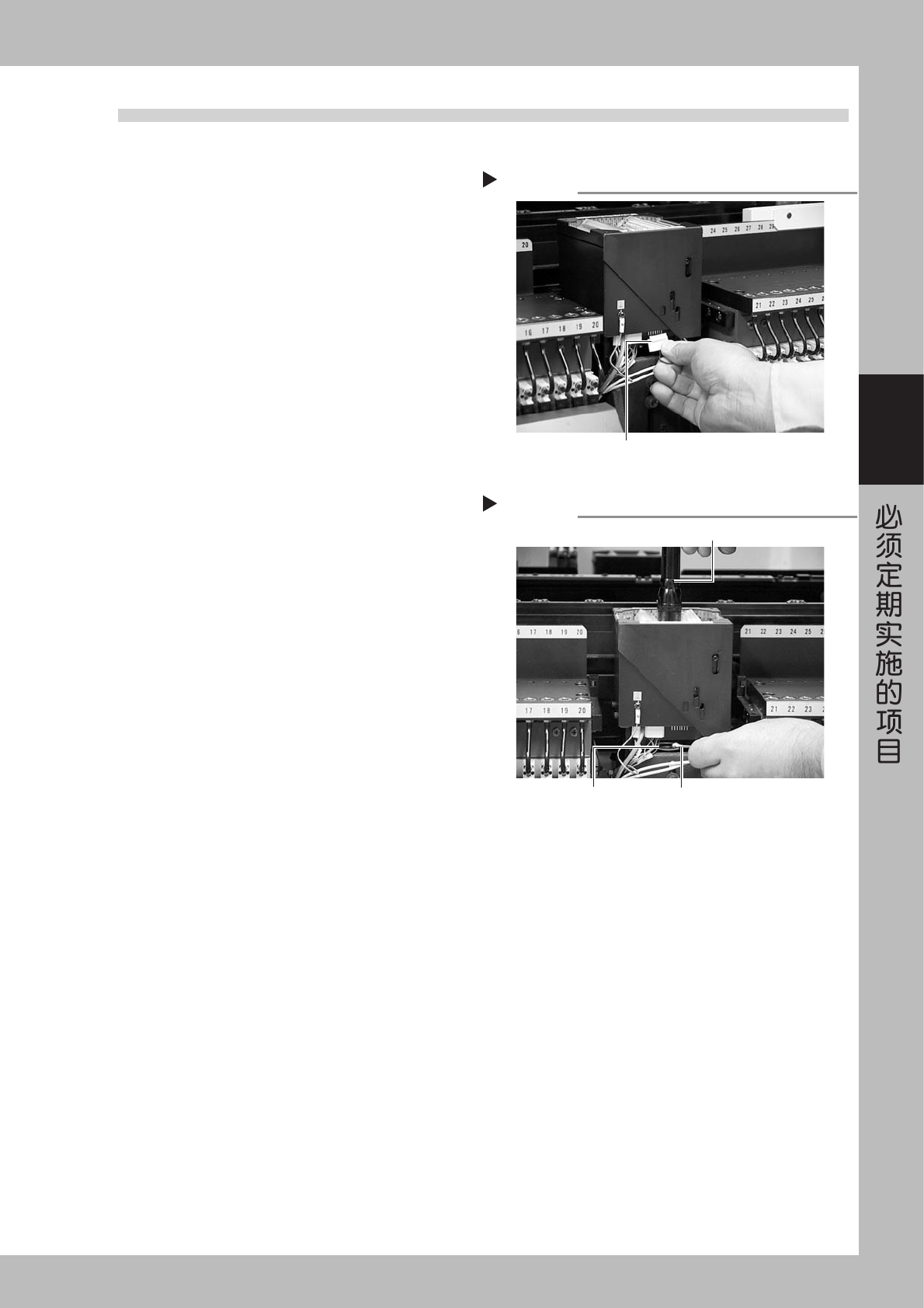

2.5 相机镜头的清洁
相机镜头容易积存灰尘或其它污垢，所以必须定期清洁相机镜头。
e
1
按紧急停机按钮。
为了作业安全，必须使机器处于紧急停机状态。
2
取下接插件。
请取下相机装置右侧的接插件 (CN7)。
用笔状手电筒等从相机照明的正上方照射可以看见
相机镜头。
55335-E0-00
3
清洁相机镜头。
1. 用喷气软刷吹掉大的灰尘。
2. 在棉棒滴数滴镜头清洁剂，清洁镜头上的污垢。
55336-E0-00
4
将接插件恢复原状。
将接插件 (CN7) 插在原来位置。
取下接插件
Step 2
接插件(CN7)
相机镜头的清洁
Step 3
相机镜头
笔状手电筒
滴有镜头清洁剂的棉棒
3-20
3
3. 6 个月或一年

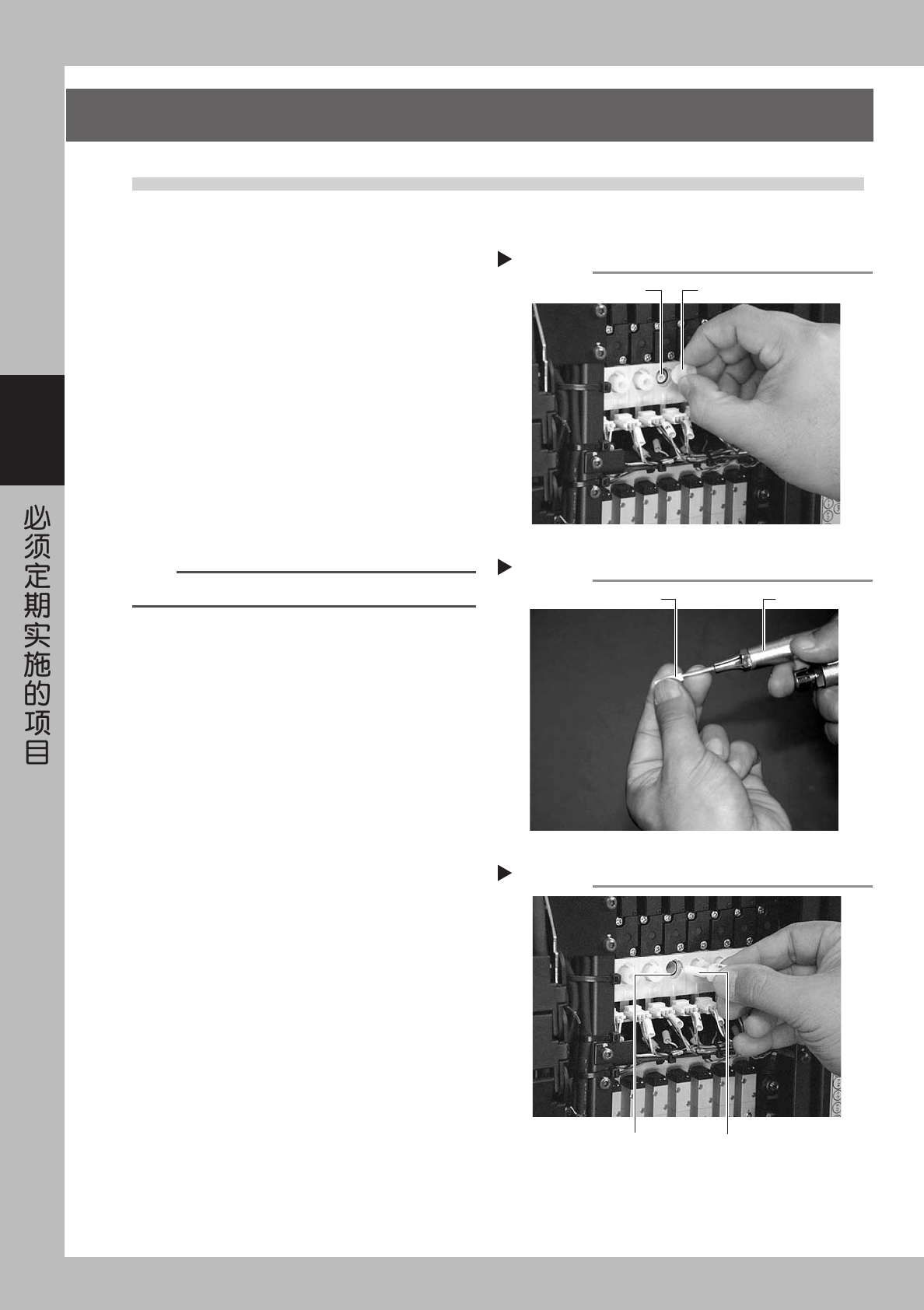

3.1 排出过滤器的清洁 · 更换
根据供气状态和运作时间，一般 6 个月左右需对排出过滤器实施点检。普通的污垢能够清除，如较严重的污垢不
能清除时，建议更换排出过滤器。
e
1
按紧急停机按钮。
为了安全作业，必须使贴片机处于紧急停机状态。
2
拆除过滤器盖。
用手旋松并取下贴装头的过滤器盖子。
55337-E0-00
3
清洁过滤器。
用小镊子等取出过滤器，只是少量污垢的话，请用
气枪清洁后重新放回原处。
55338-E0-00
4
如果受污严重，请更换过滤器。
如果污垢严重或已变色，请更换新的过滤器。
n
要点
更换期限受运行时间左右，一般半年更换一次。
5
装上过滤器盖子。
请将空气过滤器按上盖子后安装在贴装头上。这时，
请将盖子部的 O 型环圈安装在贴装头侧。
55339-E0-00
取下过滤器盖子
Step 2
过滤器盖子过滤器
清洁过滤器
Step 3
气枪过滤器
安装过滤器
Step 5
装上过滤器盖子
O型环圈
3-21
3

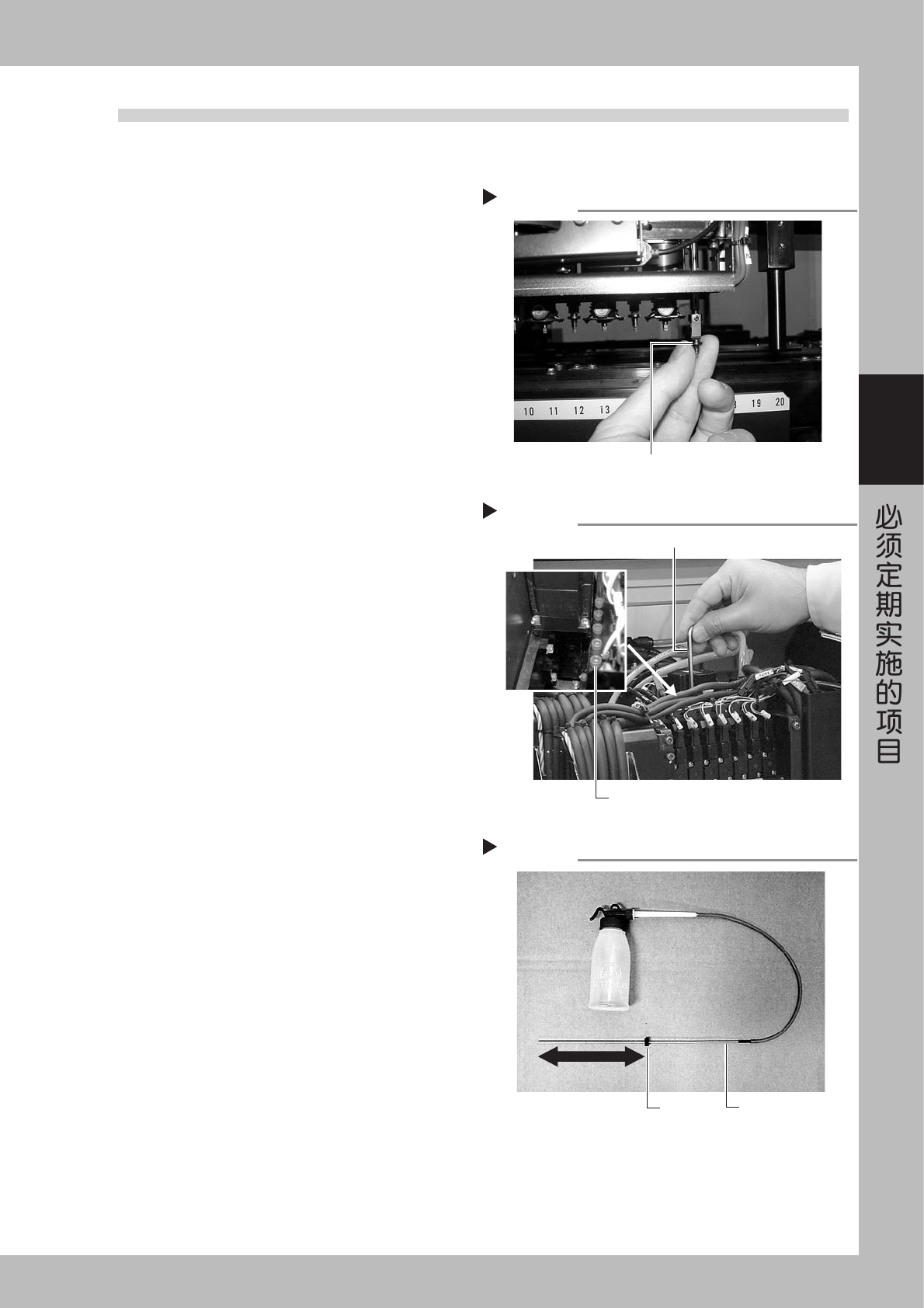

3.2 齿键轴的清扫
根据供气状态和运作时间，一般 6 个月左右必须对齿键轴内部进行清洁。因为齿键轴的供气通道内有异物粘附，
有污垢残留，会直接造成吸附、贴装错误。
3.2.1 吸嘴的拆除
1
拆除标准贴装头的吸嘴。
用手拆除 F 类型机器的标准贴装头（贴装头 1，3，5，
7）上安装的吸嘴。还可以用手拆除 S 类型机器中
标准贴装头 1 〜 8 的所有吸嘴。
55340-E0-00
2
拆除 FNC 吸嘴 ASSY。
请参照上述「1.2.1 FNC 吸嘴 ASSY 的拆除」的内容，
拆除所有 FNC 吸嘴 ASSY。
3.2.2 齿键的清洁
1
取下保养、维护用的螺栓。
在贴装头的喷气阀的后面，有 8 个螺栓栓住齿键轴
的清洁孔。请用六角扳手（5）取下贴装头 1 〜 8
的所有螺栓。
55341-E0-00
2
准备清洁工具 (KV8-M8860-00X)。
1. 清洁容器中加入 IPA( 异丙醇 )。
（严禁加入其他溶液）。
2. 清洁工具的吸嘴挡板在 110 〜 150mm 之间滑
动。
3. 洗净贴装头的下面放置托盘（纸杯等）。
(Step3 作业时，注入 IPA 时会流出 )
55342-E0-00
拆除吸嘴
Step 1
用手拆除标准吸嘴
取下保养、维护用螺栓
Step 1
保养、维护用螺栓
六角扳手(5)
挡板的设置
Step 2
挡板
吸嘴
110 to 150mm
