3-26 3 6 取 下 凸 轮 螺 丝 和 凸 轮 。 1 . 用 镊 子 等 按 住 E 环 圈 被 拆 除 侧 的 凸 轮 螺 丝 。 2 . 用 镊 子 等 夹 住 凸 轮 的 相 反 侧 （ 附 E 环 圈 侧 ） ， 从 刻 度 基 座 拔 出 凸 轮 螺 丝 。 3 . 刻 度 基 座 上 还 留 有 凸 轮 的 话 ， 用 手 指 或 镊 子 取 出 凸 轮 。 55 3 49 - E0 -0 0 c 注意 拔出凸轮螺丝…
3-25
3
3.3 FNC 锁定螺栓
FNC 贴装头（F Type 的贴装头 2，4，6，8）的齿条内部，使用了决定 FNC 吸嘴 ASSY 的位置（旋转停止）用的
定位针。该定位针如粘附了污垢会造成吸附和贴装错误。根据实际运作时间，一般一年左右必须进行清洁。以下
就清洁方法作具体说明。

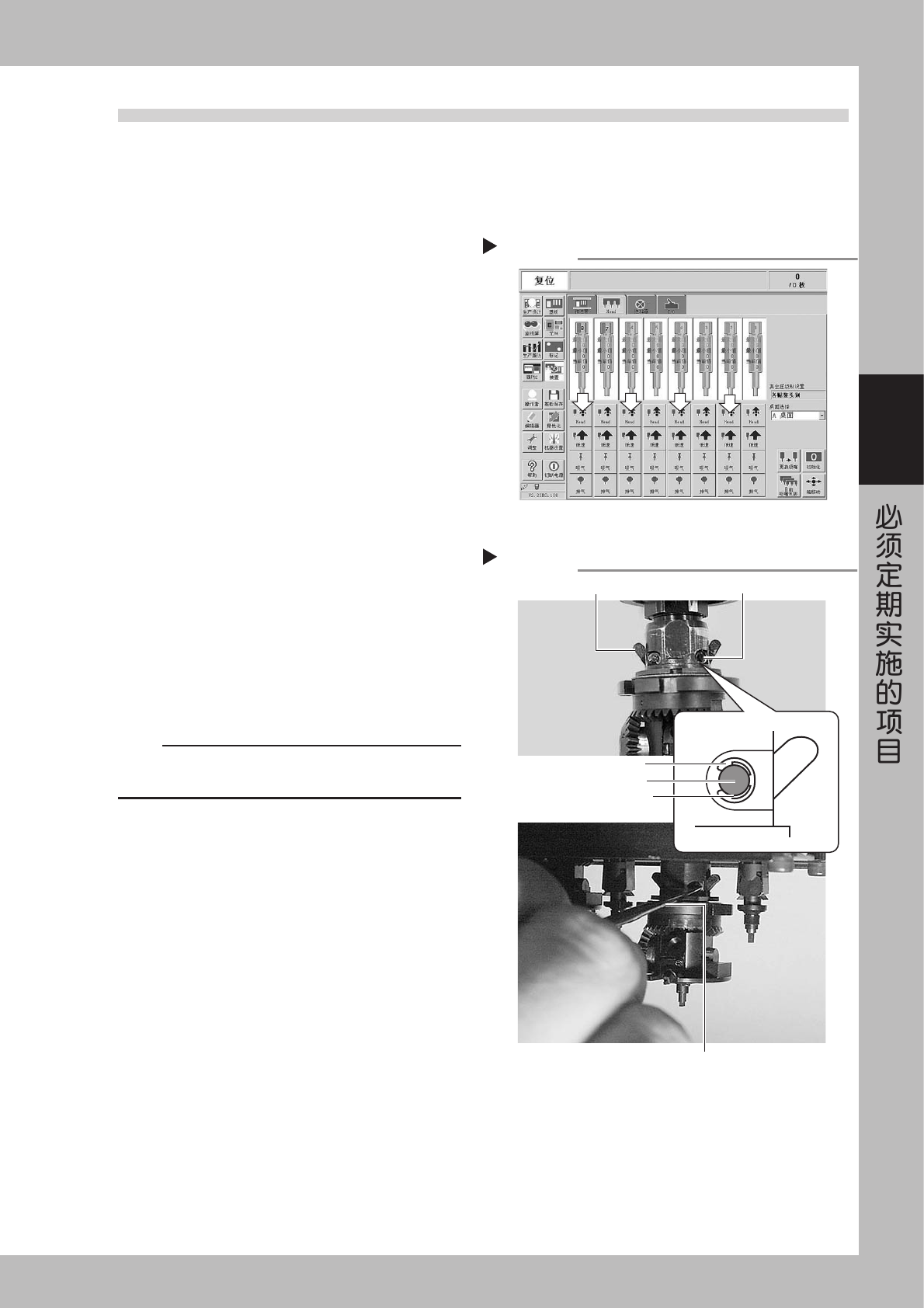

3.3.1 FNC 锁定螺栓的拆除
1
执行返回原点作业。
确认安全后，请按［生产设计］画面的［返回原点］
按钮。
2
FNC 贴装头选择 Type72F 吸嘴。
按［装置］-「Head」图标画面的［更换吸嘴］按钮，
选择吸嘴。
e
3
按紧急停机按钮。
为了安全作业，必须将机器置于紧急停机的状态。
4
降下 FNC 贴装头的齿键轴。
按［装置］-「Head」图标画面的［Head］按钮，
贴装头下降后，可以看见斜齿轮上部的凸轮（2 个）。
（该凸轮与齿键轴内的 FNC 锁定螺栓连动）
56301-E0-00
5
拆除固定凸轮螺丝的 E 环圈。
1. 转动 R 轴的皮带，停在容易拆除 E 环圈的位置。
2. 用专用钩子（KV8-M88E3-00X）伸入 E 环圈和
凸轮螺丝的缝隙间，拆除 E 环圈。（各个贴装头
有 2 个 E 环圈）
55348-E0-00
c
注意
拆除 E 环圈时，注意不要让环圈掉落。
拆下后的 E 环圈不能再次使用。组装时必须使用新的 E 环圈。
E环圈的拆除
Step 5
凸轮螺丝
E环圈
E环圈专用工具
在E环圈和凸轮螺丝的
缝隙中插入专用工具
凸轮 凸轮螺丝
贴装头下降·上升按钮
Step 1-1
2
46
8
3-26
3
6

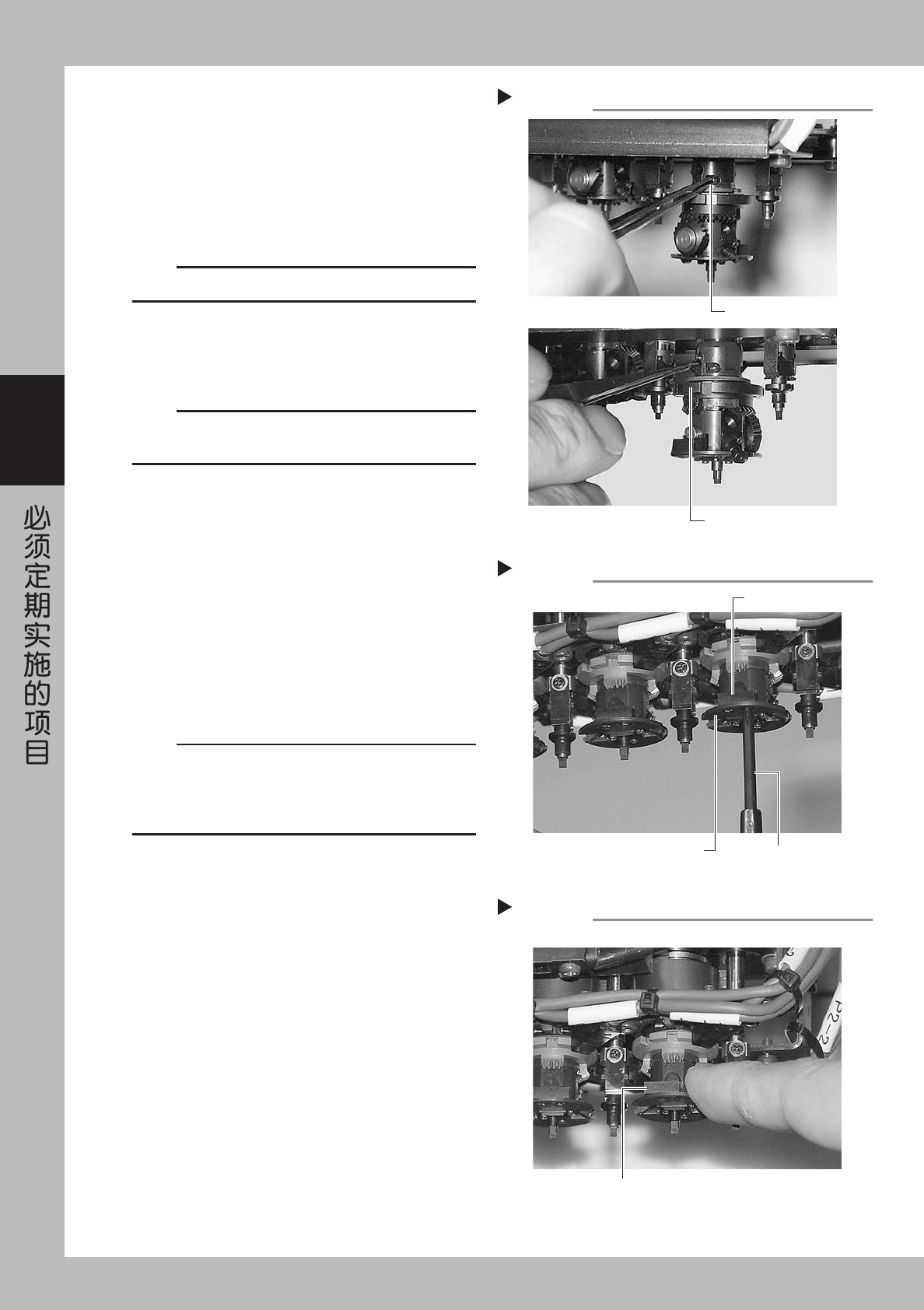

取下凸轮螺丝和凸轮。
1. 用镊子等按住 E 环圈被拆除侧的凸轮螺丝。
2. 用镊子等夹住凸轮的相反侧（附 E 环圈侧），从
刻度基座拔出凸轮螺丝。
3. 刻度基座上还留有凸轮的话，用手指或镊子取
出凸轮。
55349-E0-00
c
注意
拔出凸轮螺丝可能使凸轮掉落，所以拔出时请用手扶住。
7
取下其他方面的凸轮。
用 Step5、6 相同的要领取出 E 环圈、凸轮螺丝及
凸轮。
c
注意
因为凸轮和凸轮螺丝等零部件体积非常小，在作业时注意不
要丢失，并准备备用零部件。
8
剥去 FNC 贴装头下侧的刻度粘贴纸
（KV8-M71RH-00X）。
请剥去被组装在 FNC 贴装头挡板的固定螺丝上的刻
度粘贴纸（FNC 贴装头 2，4，6，8）
9
取下挡板。
1. 用十字螺丝刀（No.1 或 No.0）取下固定挡板用
的 2 根螺丝。
2. 用手指横向滑动挡板并取下。
55350-E0-00
55351-E0-00
c
注意
· 取下挡板时，请一边提着齿键轴下部的边沿，一边拧松固
定螺丝。防止齿条带脱落。
· 螺丝刀头的尺寸因品牌而各异，请使用符合挡板固定螺丝
的尺寸的螺丝刀。
凸轮螺丝的拆除
Step 6
按住凸轮螺丝
拔出凸轮螺丝
挡板的拆除
Step 9-1
十字槽螺丝刀
边提着多槽轴下沿
边拧松螺丝
挡板
挡板的拆除
Step 9-2
用手指使挡板滑动并取下
3-27
3
0

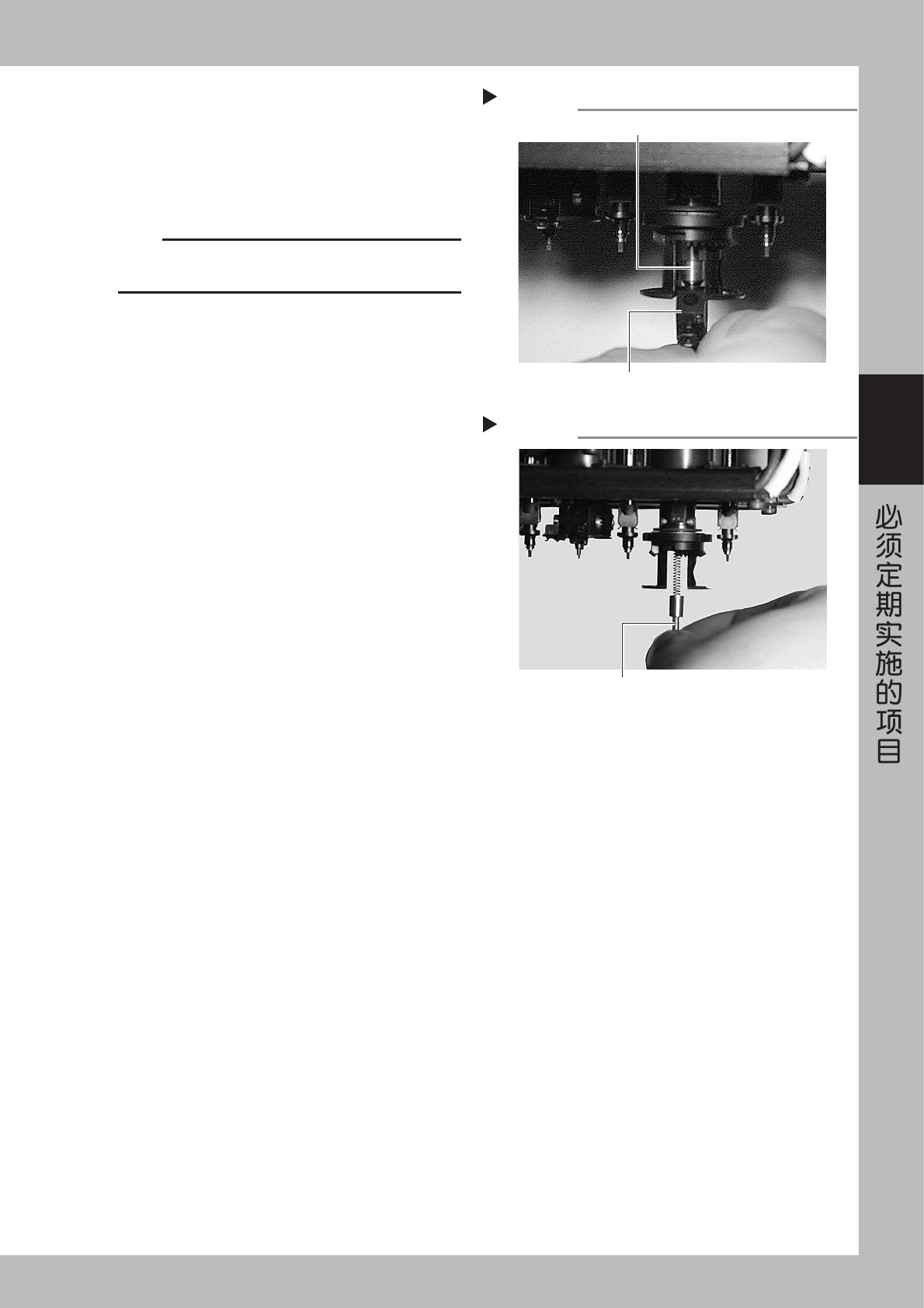

取出 FNC 吸嘴 ASSY。
一边提着吸嘴，一边拔出装在斜齿轮上的轴，再往
下按 FNC 吸嘴 ASSY 并取出。
此时，在齿键轴的中央的 FNC 锁定螺栓和弹簧可能
会同时落下，请注意不要丢失。
55352-E0-00
c
注意
不要将各 FNC 贴装头的吸嘴 ASSY、斜齿轮、斜齿轮轴混杂在
一起，需按不同贴装头分别放置。
q
取出 FNC 锁定螺栓和弹簧。
Step10 作业中，如果 FNC 锁定螺栓和弹簧仍然留
在齿键轴中，请用手拉出。
55353-E0-00
FNC吸嘴ASSY的取出
Step 10
FNC锁定螺栓
FNC吸嘴ASSY
取出锁定螺栓和弹簧
Step 11
取出FNC锁定螺栓和弹簧
