4-4 4 5 取 出 排 出 器 阀 。 取 出 喷 气 阀 就 可 以 看 到 排 出 器 阀 的 固 定 螺 丝 。 用 十 字 精 密 螺 丝 刀 拧 松 排 出 器 阀 的 2 根 固 定 螺 丝 ， 取 出 排 出 器 阀 。 55 4 07 - E0 -0 0 c 注意 请不要丢失排出器阀里侧的垫圈。 6 安 装 新 的 排 出 器 阀 。 按 S t e p 4 、 5 相反 的 顺 序 ， 安 装 新 的 排 出 器 …
4-3
4

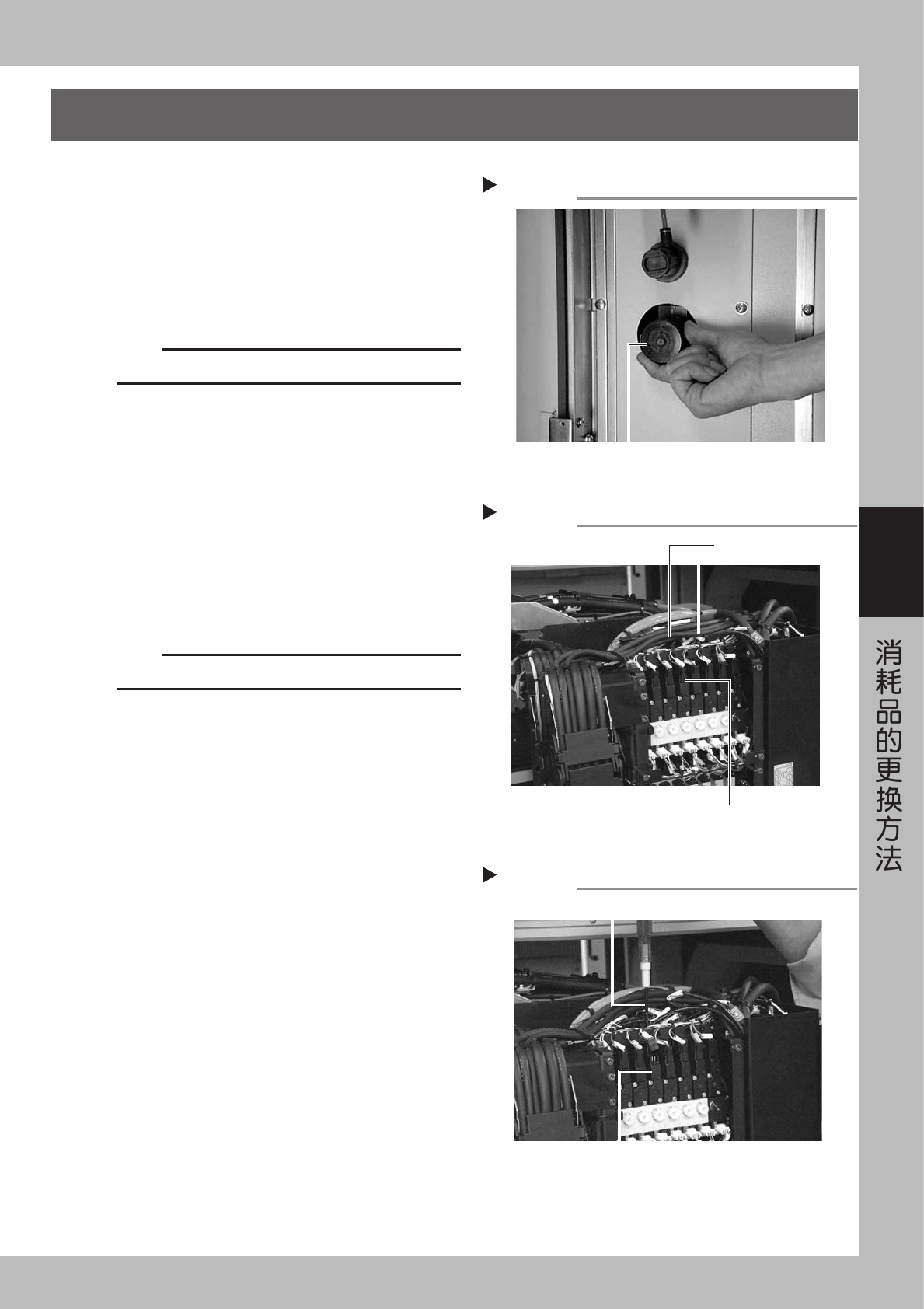

3. 排出器阀的更换
1
切断气源和电源。
请将机器左下面板内的供气 / 排气开关向右旋转 ,
切断供气。再退出软件程序 , 关闭机器的电源。
55404-E0-00
2
剪断保险丝的结头带。
请用剪钳剪断贴装头架上部留着的保险丝所有的结
头带。
c
注意
千万不要剪断保险丝。
3
取下接插件。
请取下要更换的贴装头的喷气阀接插件和排出器阀
接插件。（排出器阀的接插件在里侧）
55405-E0-00
4
取出喷气阀。
将贴装头上部的保险丝移到里侧后，从贴装头架和
空隙可以看见喷气阀的固定螺丝。用十字槽精密螺
丝刀拧松要更换的贴装头喷气阀的 2 个固定螺丝并
取下喷气阀。
55406-E0-00
c
注意
请不要丢失喷气阀里侧的垫圈。
切断供气
Step 1
供气／排气开关
取下保险丝等
Step 2,3
剪断保险丝的结束带
取下喷气阀接插件（外侧）和
排出器阀接插件（里侧）
喷气阀的取出
Step 4
喷气阀
十字槽精密螺丝刀
4-4
4
5
取出排出器阀。
取出喷气阀就可以看到排出器阀的固定螺丝。用十
字精密螺丝刀拧松排出器阀的 2 根固定螺丝，取出
排出器阀。
55407-E0-00
c
注意
请不要丢失排出器阀里侧的垫圈。
6
安装新的排出器阀。
按 Step4、5 相反的顺序，安装新的排出器阀。
c
注意
不要忘记装上垫圈，安装时注意垫圈的正反，不要被夹住。
7
将接插件恢复原状。
请连接更换后的贴装头的喷气阀接插件和排出器阀
接插件。
8
确认排出器阀的动作状态。
接通气源和主电源，再次执行前述的「排出器阀的
动作确认」，确认没有异常数值产生。
排出器阀的取出
Step 5
排出器阀
十字槽精密螺丝刀
4-5
4
4. 送料器阀的更换
1
关闭机器的电源。
退出应用程序 (VGOS), 向左旋转机器的电源开关 ,
关闭电源。
2
切断气源。
打开背面机罩 , 取下输气管。
3
拆除保险丝外罩。
请用十字螺丝刀拆开固定保险丝外罩的螺丝。
55408-E0-00
4
拆除送料器阀。
1. 拆除要更换阀的接插件。
2. 请用精密螺丝刀拆除阀。
55409-E0-00
5
拆除输气管。
请用剪刀切断输气管并取出。
6
取下阀和外罩。
请按 Step3、4 相反的顺序 , 取下阀和外罩。
c
注意
千万不要忘记嵌入垫圈、注意垫圈的正面和反面、不要使垫
圈被夹入。
7
安装输气管。
请将输气管安装在接头部。
8
确认动作。
1. 启动贴片机。
2. 安装送料器。
3. 请按 [ 装置 ] 按钮 , 打开 [ 送料器 ] 图标 , 实施
ON/OFF 动作并确认 LED 指示灯的亮灯状况和
送料器的运行动作。
55410-E0-00
保险丝外罩的拆除
Step 3
保险丝外罩
拆下两侧该处的螺丝
送料器阀的拆除
Step 4
阀的接插件
拆下该处的2根螺丝
确认送料器阀的动作
Step 8
LED指示灯
