3-11
3
1.3 各轴的螺旋丝杆及线性导轨的点检
请点检 X，Y 轴螺旋丝杆及 X，Y，W 轴线性导轨。点检内容如下。
点检要点
1. 螺旋丝杆和线性导轨上是否粘附着异物 ?
X，Y 轴螺旋丝杆和 X，Y，W 轴线性导轨上是否卷入飞起的芯片等 ?
2. 螺旋丝杆和线性导轨使用的润滑油是否合适 ?
请确认润滑油没有发生流出、飞溅现象，也没有变色和凝固。
3. 螺旋丝杆是否发出杂音 ?
请在紧急停机被启动的状态下，用手推动 X 轴或 Y 轴，检查螺旋丝杆是否发出异常声音。
处理方法
1. 芯片等如被夹在螺旋丝杆及线性导轨内，会成为损耗螺旋丝杆及线性导轨的重要因素。如果芯片或异物粘附，请连同润滑
油一并擦去或用镊子等除去。
2. 请参照后述「2.2 X，Y 轴螺旋丝杆的清洁和加油」及「2.3 X，Y，W 轴线性导轨的清洁和加油」的内容添加润滑油。
3. 如果实施上述的第 1. 及第 2. 的处理方法后仍然不能消除异常声音的话，请与 YAMAHA 或销售商联系。
3-12
3
2. 每月或隔月
本节以点检后的清洁及加油为中心作具体说明。
2.1 吸嘴基座的清洁 · 加油
如果吸嘴基座部的回弹状态不佳，会直接影响吸附、识别、贴装等各方面的质量。因此，必须定期 ( 隔月 ) 用 IPA
或乙醇等 ( 以后通称酒精 ) 清洁吸嘴基座部、加涡轮机油并确认回弹状态是否顺畅，以保证机器正常运行。
e
1
请按紧急停机按钮。
为了安全作业，必须使机器处于紧急停机状态。
2
拆下吸嘴，使贴装头下降。
用手拆下要清洁的贴装头的吸嘴，按［装置］-「Head」
图标的「Head」下降按钮，使贴装头下降。
3
请将吸嘴基座浸入酒精中清洗。
1. 请将无尘布垫在贴装头的下面。
2. 准备直径 10mm 左右的容器并注入八成 IPA。
3. 将注入 IPA 的容器靠近吸嘴基座，将吸嘴基座
全部浸入 IPA 并于数秒后取出。
4. 移开 IPA 容器，用手指多次上下按动吸嘴基座。
55324-E0-00
4
再次浸入酒精容器中清洗。
回弹动作恢复正常为止，请重复执行 Step3 和
Step4。
5
用喷气方法吹散异物和灰尘。
请用手指按住正在清扫的贴装头排出器阀的排气孔
的同时，在［装置］-「Head」图标画面中按下［排
气］按钮，进行气排屑。
6
给回弹部加油后确认回弹动作。
用吸嘴基座部专用注油筒给吸嘴基座的回弹部加涡
轮机油后，用手指多次上下按动吸嘴基座，确认回
弹状态是否顺畅。
55325-E0-00
7
请擦去多余的油分。
请使用无尘布，擦拭多余的油分。

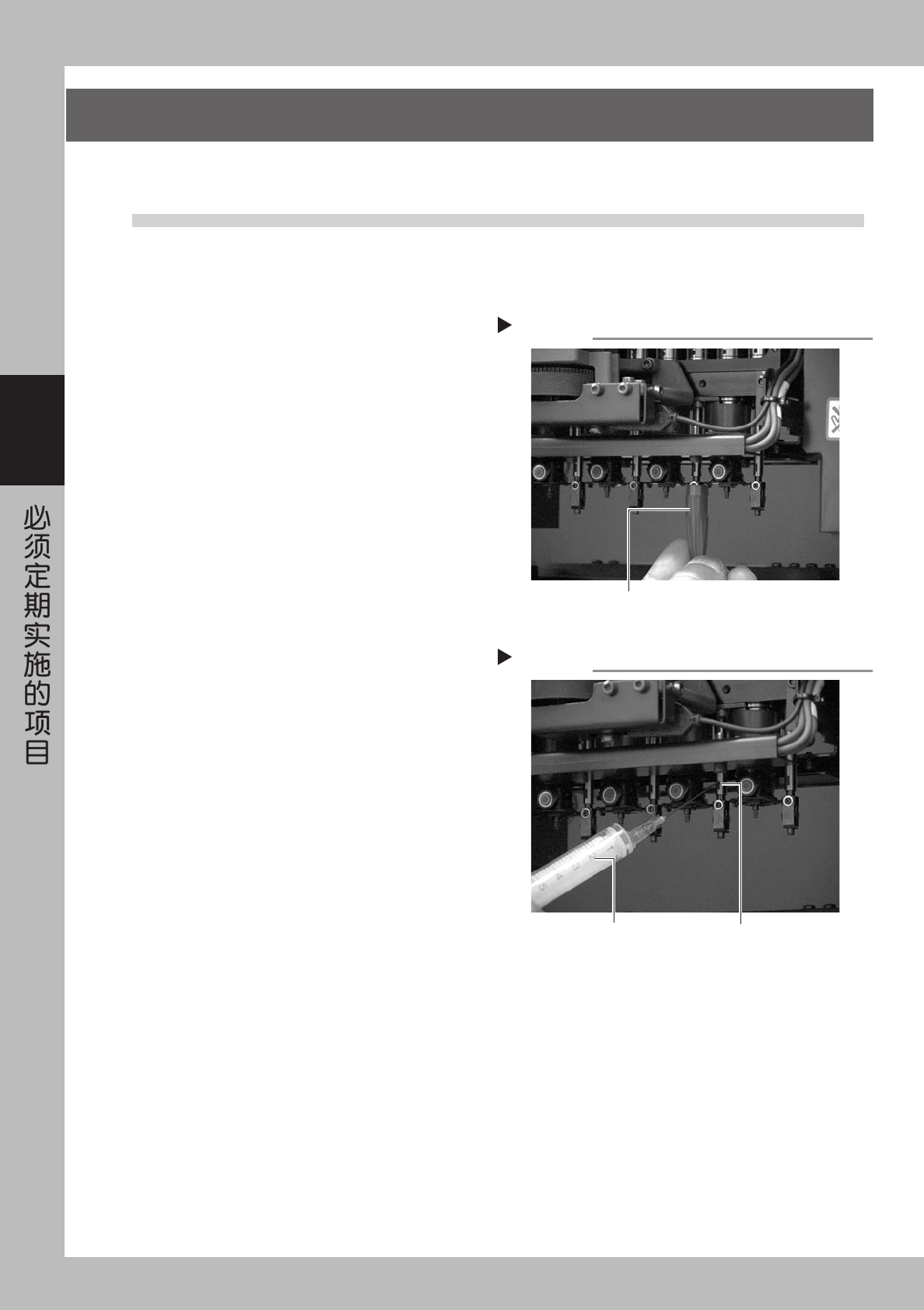

吸嘴基座的洗净
Step 3
注入酒精的容器
吸嘴基座部的加油
Step 6
给这里加油
吸嘴基座部专用注油筒
3-13
3
2.2 X，Y，W 轴螺旋丝杆的清洁 · 加油
1
切断机器的电源。
退出软件系统，请切断机器的电源。
2
拔掉马达电源插头。
打开机器正面的机罩，拔掉控制器的 X 轴或 Y 轴马
达电源的插头。
（用手能容易地使 XY 轴移动）
55326-E0-00
3
擦拭螺旋丝杆。
1. 将各轴移至一侧用无尘布擦拭整条螺旋丝杆。
2. 将各轴移至另一侧用无尘布擦拭整条螺旋丝杆。
55327-E0-00
c
注意
请仔细擦拭螺旋丝杆包括引脚沟槽部并确认没有灰尘产生。
4
涂润滑油。
1. X，W 轴（YV180Xg 以外）
将指定的润滑油 (NSL) 用手指均匀地涂抹在螺
旋丝杆表面及引脚沟部。对 W 轴也可以这样涂
抹 (LRL No.3)。
2. Y 轴（YV180Xg 以外）
事先准备润滑油枪，从润滑油喷嘴注入指定的
润滑油 (NSL)。
3. X，W 轴（YV180Xg）
事先准备润滑油枪，从润滑油喷嘴向 X 轴注入
指定的润滑油 (NSL)。润滑油喷嘴在右侧。
事先准备润滑油枪，从润滑油喷嘴向 Y 轴注入
指定的润滑油 (LRL No.3)。润滑油喷嘴在马达
一侧。
4. W 轴（YV180Xg）
将指定的润滑油 (LRL No.3) 用手指均匀地涂抹
在螺旋丝杆表面及引脚沟部。
55328-E0-00
5
擦拭润滑油。
注油后用手数次转动轴后，擦去多余的润滑油。
拔掉马达电源的插头
Step 2
马达电源用接插头
螺旋丝杆的加油
Step 4
涂抹润滑油X轴螺旋丝杆
润滑油枪
Y轴螺旋丝杆
螺旋丝杆的清洁
Step 3
用无尘布擦拭
