1.2.2 拆开清洁 FNC 吸嘴 ASSY
1
拆开 FNC 吸嘴 ASSY。
请用十字螺丝刀 (No.0 或 No.0.00) 取下吸嘴的固定
螺丝，从 FNC 吸嘴 ASSY 拆除吸嘴和弹簧。
55309-E0-00
c
注意
螺丝刀头的尺寸因品牌不同而存些许差异，所以请使用符合
挡板固定螺丝尺寸的螺丝刀。
吸嘴内有用于回弹的弹簧，注意不要丢失。
2
将零件浸在酒精中清洗。
请将吸嘴、弹簧、吸嘴托座、吸嘴块、斜齿轮、轴
和精密贴装头用吸嘴浸入酒精容器中洗净。浸渍时
间请控制在 3 〜 5 分钟左右。( 浸渍期间可实施
Step3 的清洗作业。)
c
注意
严禁将嵌于吸嘴的 O 型环圈浸入酒精溶液。
因为 O 型环圈被拉长后不再适用。
3
请清洁安装 FNC 吸嘴 ASSY 用轴孔。
Step2 的零件被浸于酒精溶液期间，请按下列顺序
清洁刻度指示架的用于安装 FNC 吸嘴的轴孔。
1. 请用浸有酒精的棉棒清洁孔部，再用气枪
(KU4-M8590-00X) 吹干。
2. 请用浸有酒精的软刷清洁刻度指示架的大斜齿
轮，再用气枪 (KU4-M8590-00X) 吹干。
55310-E0-00
55311-E0-00
c
注意
请不要使用落毛的棉棒。

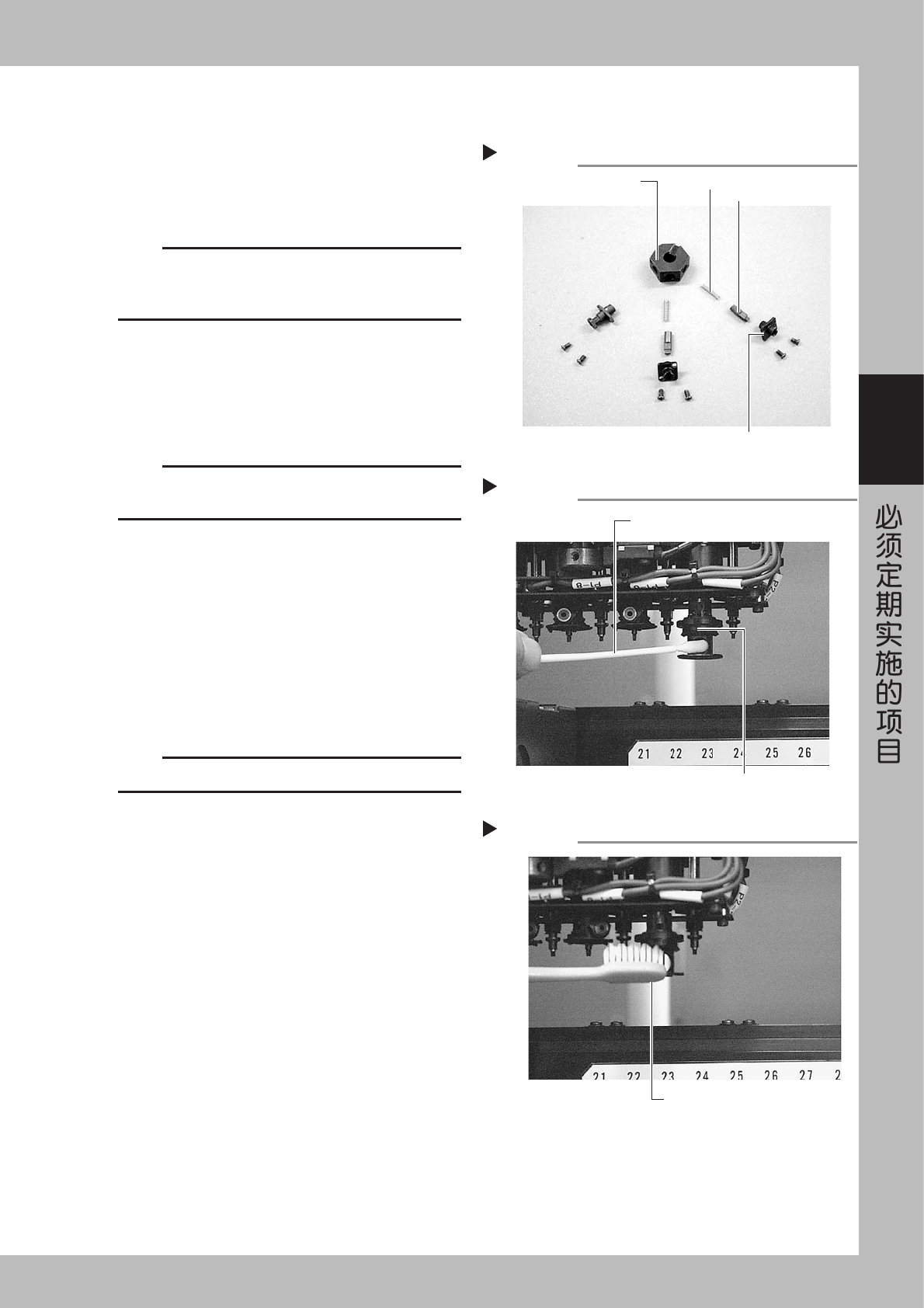

拆开FNC吸嘴ASSY
Step 1
吸嘴托座
吸嘴块
弹簧
吸嘴前端部
Type71F
Type72F
Type73F
刻度指示架的清洁1
Step 3-1
刻度指示架
用浸有酒精的棉棒清洁
刻度指示架的清洁2
Step 3-2
用浸有酒精的软刷清洁斜齿轮
3-6
3
4
实施气排屑清洁齿键轴内部。
请用手按住排出器阀的排气孔的同时，按［装置］
-「Head」图标画面的 [ 排气 ] 按钮，对齿键轴内部
实施气排屑。
55312-E0-00
5
请从酒精容器中取出浸渍的零件并清洗。
1. 请用针状穿孔器等清洁吸嘴块
2. 请用无尘布、软刷、棉棒等清洁斜齿轮的齿轮部、
孔和表面。
3. 请用针状穿孔器、无尘布等清洁斜齿轮轴中央
部的孔和表面。
4. 请用无尘布清洁其他零件。
55313-E0-00
55314-E0-00
55315-E0-00
6
吹干已洗净的零件。
请用气枪 (KU4-M8590-00X) 充分吹干已洗净的零
件。
7
请检查吸嘴的洗净状态。
请检查已洗净的吸嘴前端是否有堵塞、缺损、粘附
异物的现象。
· 如果吸嘴前端的堵塞现象没有得到解决，请再
次清洗或用针状 ASSY(KV8-M8883-A0X) 清洗。
· 如果吸嘴缺损、粘附异物的现象不能得到解决，
请交换吸嘴。
8
组装 FNC 吸嘴 ASSY。
请使用十字螺丝刀，将吸嘴组装到吸嘴块，使其恢
复原状。
c
注意
请使用与吸嘴固定螺丝的尺寸相符的螺丝刀拧紧螺丝，不要
忘记放入回弹用的弹簧。

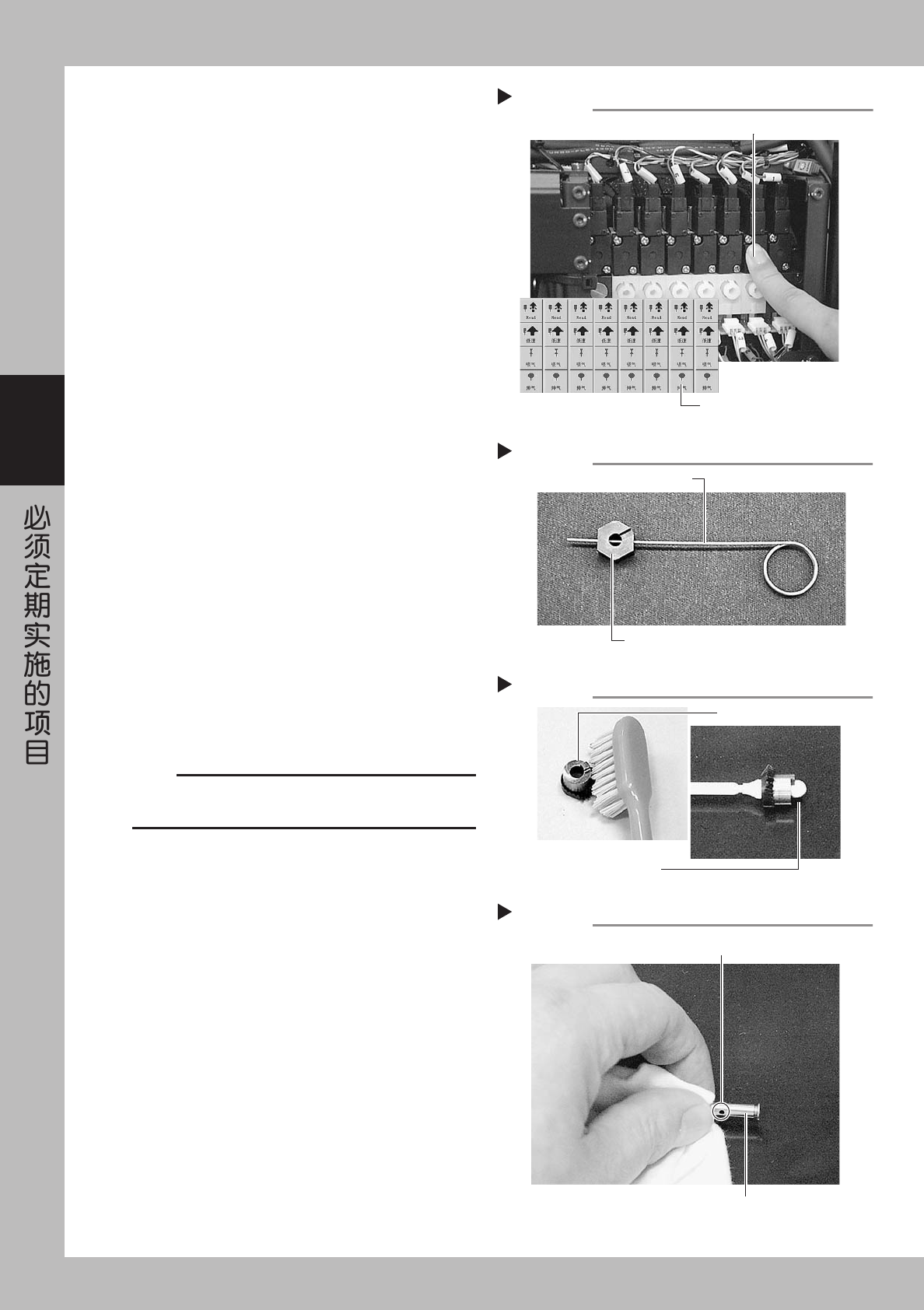

多槽轴内的气排屑
Step 4
按住喷气阀的排气孔
操作画面的［排气］按钮
吸嘴块的清洁
Step 5-1
吸嘴块
针状情节器
斜齿轮的清洁
Step 5-2
斜齿轮
用棉棒清洁斜齿轮的孔
斜齿轮轴的清洁
Step 5-3
斜齿轮的轴
用针状清洁器清洁轴中央的孔
3-7
3
9
请给斜齿轮、轴、吸嘴回弹部加油。
请用注油筒 (KV8-M8870-00X) 和涡轮机油 (VG32)
给下列部分加油。
1. 请给斜齿轮的内侧和轴各加一滴油，再用手指
涂抹均匀。
2. 请给吸嘴回弹、滑动部加少量的油，使弹簧反
复动作后抹去多余的油分，再吹干。
55316-E0-00
55317-E0-00
c
注意
请不要给斜齿轮的齿轮部加油。如果黏附了异物，会夹带到
齿轮内部。
0
请检查吸嘴的回弹动作。
加油后，吸嘴的回弹动作仍然不畅的话，请交换吸
嘴。
q
将吸嘴置于吸嘴交换站。
确认了标准贴装头的吸嘴的清洁状态后，将吸嘴收
纳于吸嘴交换站。（没有装配吸嘴交换站的机器，
请将吸嘴安装在对应的贴装头上。）
n
要点
对附有 O 型环圈的吸嘴（Type74A），需先确认 O 型环圈的状
态。如果没有异常现象将环圈嵌入原来在吸嘴上的位置。如
果 O 型环圈已老化或被损坏，则需交换。

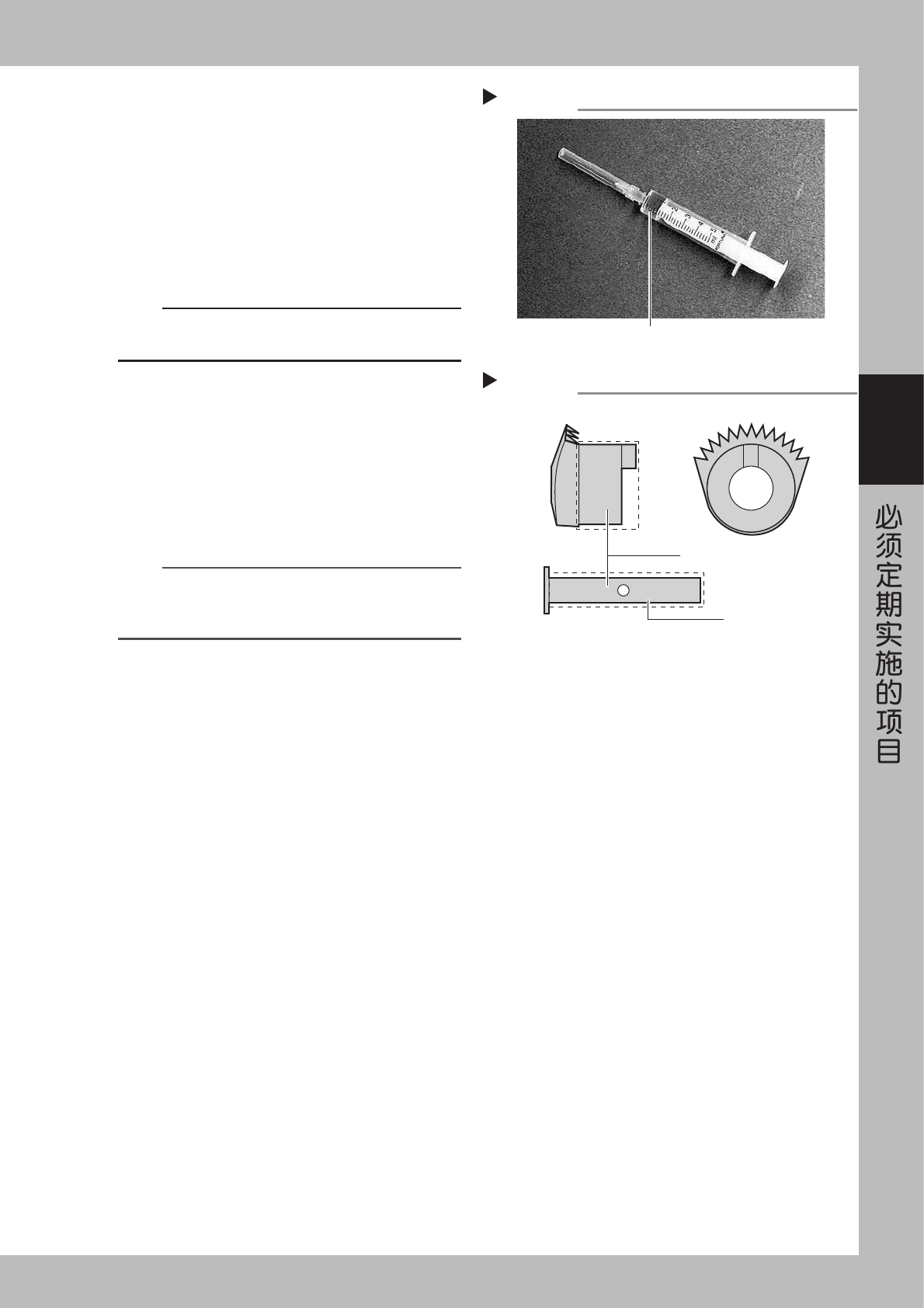

注油筒
Step 9
涡轮机油(VG32)
斜齿轮加油部
Step 9-1
轴
加1滴油
