3-24 3 3 . 2 . 3 安 装 吸 嘴 1 组 装 F N C 吸 嘴 A S S Y 。 请 参 照 前 述 「 1 . 2 . 3 F N C 吸嘴 A S S Y 的安 装 」 的 顺 序 ， 组 装 FN C 吸 嘴 AS S Y 。 2 给 标 准 齿 条 的 吸 嘴 基 座 和 F N C 凸 轮 部 加 油 。 F 类 型 的 贴 装 头 1 ， 3 ， 5 ， 7 和 S 类 型 的 全 贴 装 头 的 加 油…
3-23
3
5
对 FNC 齿条的供气通道进行气排屑。
对 F 类型的贴装头 2，4，6，8 请按以下顺序进行
IPA 清洗和气排屑。
1. 与 Step4 同样，将 Φ4 的送气管（长度
200mm）连接带接头（＄US4）气枪（KU4-
M8590-00X）。
2. 将连接气枪的送气管插入清洁孔，将无尘布挡
住齿键轴的前端，不使残留在内部的 IPA 溅出，
再从上向下进行气排屑。
3. 重复执行 Step3 的作业，用 IPA 洗净齿条内部，
再进行气排屑。
4. 接着，将拆除了接头的气枪送气管的前端对准
FNC 锁定螺栓前端的供气通道孔。
5. 用无尘布轻轻挡住清洁孔，从下向上气排屑。
6. 数次反复进行以上作业，直至留出的 IPA 变清，
才停止气排屑。
55346-E0-00
6
在清洁孔上安装螺栓。
将在 Step1 拆除的 6 个螺栓，用六角扳手（5）拧紧，
关闭清洁孔。
从下开始的气排屑
Step 5-5
气枪的送气管
FNC锁定螺栓
3-24
3
3.2.3 安装吸嘴
1
组装 FNC 吸嘴 ASSY。
请参照前述「1.2.3 FNC 吸嘴 ASSY 的安装」的顺序，
组装 FNC 吸嘴 ASSY。
2
给标准齿条的吸嘴基座和 FNC 凸轮部加
油。
F 类型的贴装头 1，3，5，7 和 S 类型的全贴装头
的加油作业，请按以下顺序进行。
1. 事先准备注入涡轮机油 (VG32) 的注油筒
(KV8-M8870-00X)。
2. 按下 FNC 的刻度基座，就能看见 2 个凸轮，请
给 2 处凸轮各加 1 滴涡轮机油并用手指上下活
动数次。
3. 按下 FNC 的刻度基座后可以看见 2 个凸轮。分
别给 2 个凸轮各加 1 滴油，再用手指数次上下
按动凸轮。
4. 分别给 FNC 的斜齿轮的内侧和轴加各 1 滴涡轮
机油，并用手指均匀的涂抹。
55347-E0-00
c
注意
严禁给斜齿轮的齿轮部加油。因为加油后容易粘附异物，会
引起齿轮被异物夹住。
3
在原来位置安装标准吸嘴。

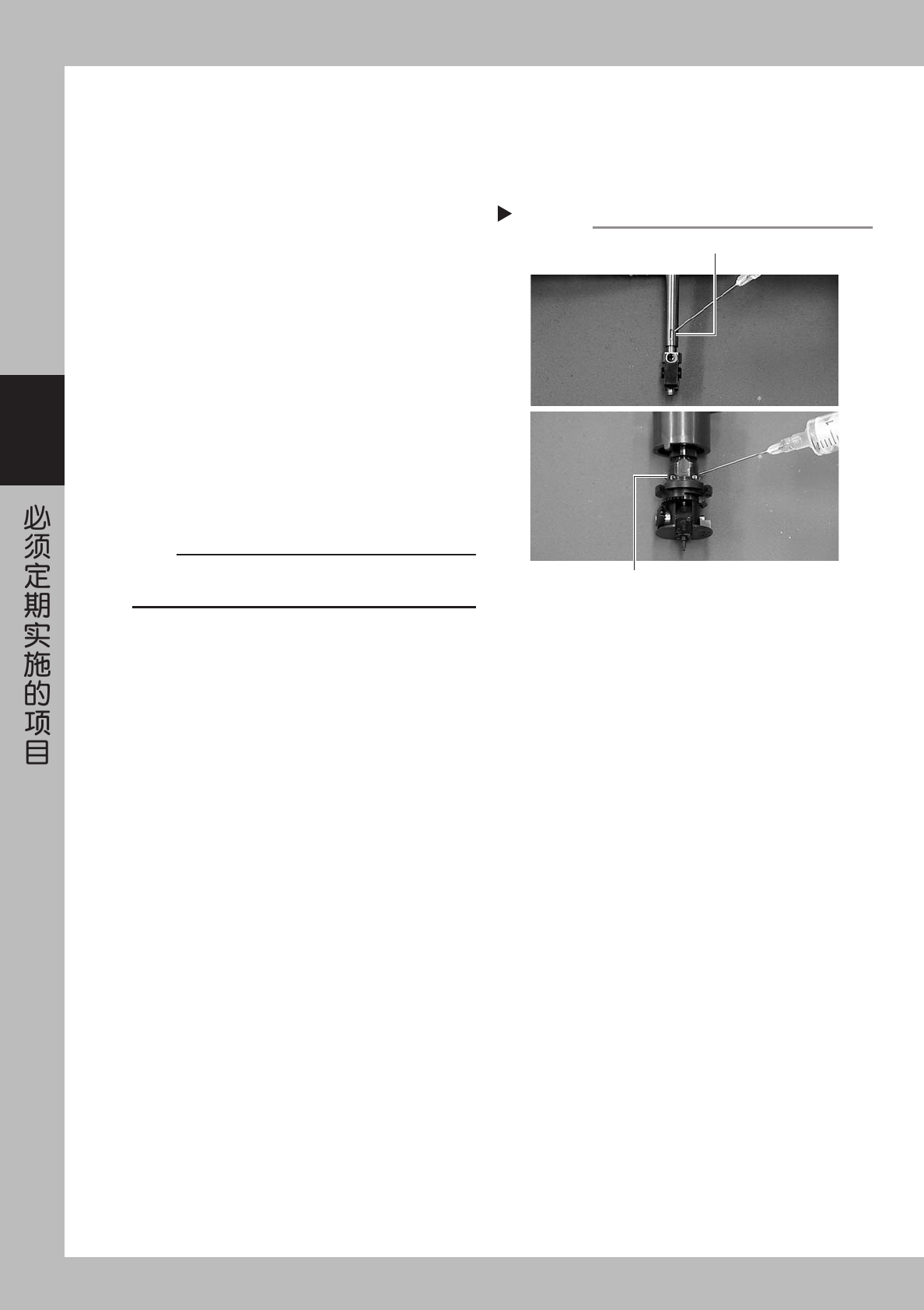

加油要点
Step 2
吸嘴基座回弹部
FNC 凸轮部
3-25
3
3.3 FNC 锁定螺栓
FNC 贴装头（F Type 的贴装头 2，4，6，8）的齿条内部，使用了决定 FNC 吸嘴 ASSY 的位置（旋转停止）用的
定位针。该定位针如粘附了污垢会造成吸附和贴装错误。根据实际运作时间，一般一年左右必须进行清洁。以下
就清洁方法作具体说明。
3.3.1 FNC 锁定螺栓的拆除
1
执行返回原点作业。
确认安全后，请按［生产设计］画面的［返回原点］
按钮。
2
FNC 贴装头选择 Type72F 吸嘴。
按［装置］-「Head」图标画面的［更换吸嘴］按钮，
选择吸嘴。
e
3
按紧急停机按钮。
为了安全作业，必须将机器置于紧急停机的状态。
4
降下 FNC 贴装头的齿键轴。
按［装置］-「Head」图标画面的［Head］按钮，
贴装头下降后，可以看见斜齿轮上部的凸轮（2 个）。
（该凸轮与齿键轴内的 FNC 锁定螺栓连动）
56301-E0-00
5
拆除固定凸轮螺丝的 E 环圈。
1. 转动 R 轴的皮带，停在容易拆除 E 环圈的位置。
2. 用专用钩子（KV8-M88E3-00X）伸入 E 环圈和
凸轮螺丝的缝隙间，拆除 E 环圈。（各个贴装头
有 2 个 E 环圈）
55348-E0-00
c
注意
拆除 E 环圈时，注意不要让环圈掉落。
拆下后的 E 环圈不能再次使用。组装时必须使用新的 E 环圈。
E环圈的拆除
Step 5
凸轮螺丝
E环圈
E环圈专用工具
在E环圈和凸轮螺丝的
缝隙中插入专用工具
凸轮 凸轮螺丝
贴装头下降·上升按钮
Step 1-1
2
46
8
