3-27 3 0 取 出 F N C 吸 嘴 A S S Y 。 一 边 提 着 吸 嘴 ， 一 边 拔 出 装 在 斜 齿 轮 上 的 轴 ， 再 往 下 按 FN C 吸 嘴 AS S Y 并 取 出 。 此 时 ， 在 齿 键 轴 的 中 央 的 F N C 锁定 螺 栓 和 弹 簧 可 能 会 同 时 落 下 ， 请 注 意 不 要 丢 失 。 55 3 52 - E0 -0 0 c 注意 不要将各 FNC 贴装头的吸嘴 ASS…
3-26
3
6
取下凸轮螺丝和凸轮。
1. 用镊子等按住 E 环圈被拆除侧的凸轮螺丝。
2. 用镊子等夹住凸轮的相反侧（附 E 环圈侧），从
刻度基座拔出凸轮螺丝。
3. 刻度基座上还留有凸轮的话，用手指或镊子取
出凸轮。
55349-E0-00
c
注意
拔出凸轮螺丝可能使凸轮掉落，所以拔出时请用手扶住。
7
取下其他方面的凸轮。
用 Step5、6 相同的要领取出 E 环圈、凸轮螺丝及
凸轮。
c
注意
因为凸轮和凸轮螺丝等零部件体积非常小，在作业时注意不
要丢失，并准备备用零部件。
8
剥去 FNC 贴装头下侧的刻度粘贴纸
（KV8-M71RH-00X）。
请剥去被组装在 FNC 贴装头挡板的固定螺丝上的刻
度粘贴纸（FNC 贴装头 2，4，6，8）
9
取下挡板。
1. 用十字螺丝刀（No.1 或 No.0）取下固定挡板用
的 2 根螺丝。
2. 用手指横向滑动挡板并取下。
55350-E0-00
55351-E0-00
c
注意
· 取下挡板时，请一边提着齿键轴下部的边沿，一边拧松固
定螺丝。防止齿条带脱落。
· 螺丝刀头的尺寸因品牌而各异，请使用符合挡板固定螺丝
的尺寸的螺丝刀。
凸轮螺丝的拆除
Step 6
按住凸轮螺丝
拔出凸轮螺丝
挡板的拆除
Step 9-1
十字槽螺丝刀
边提着多槽轴下沿
边拧松螺丝
挡板
挡板的拆除
Step 9-2
用手指使挡板滑动并取下
3-27
3
0
取出 FNC 吸嘴 ASSY。
一边提着吸嘴，一边拔出装在斜齿轮上的轴，再往
下按 FNC 吸嘴 ASSY 并取出。
此时，在齿键轴的中央的 FNC 锁定螺栓和弹簧可能
会同时落下，请注意不要丢失。
55352-E0-00
c
注意
不要将各 FNC 贴装头的吸嘴 ASSY、斜齿轮、斜齿轮轴混杂在
一起，需按不同贴装头分别放置。
q
取出 FNC 锁定螺栓和弹簧。
Step10 作业中，如果 FNC 锁定螺栓和弹簧仍然留
在齿键轴中，请用手拉出。
55353-E0-00
FNC吸嘴ASSY的取出
Step 10
FNC锁定螺栓
FNC吸嘴ASSY
取出锁定螺栓和弹簧
Step 11
取出FNC锁定螺栓和弹簧
3-28
3
3.3.2 FNC 锁定螺栓的清洁和组装
1
清洁 FNC 锁定螺栓和插入部。
用浸有酒精的无尘布擦干净 FNC 锁定螺栓、弹簧、
凸轮、螺丝。
55354-E0-00
2
清洁 FNC 锁定螺栓插入部。
1. 用气枪吹去齿键轴的 FNC 锁定螺栓插入部的供
气通道的尘屑。
2. 用无尘棉棒浸酒精，伸入 FNC 锁定螺栓插入部
（有螺丝）内部清洁。
55355-E0-00
参考
在拔掉 FNC 锁定螺栓的状态下清洁齿键轴，可使轴内部的清
洁更为便利、彻底。
棉棒请使用商店有售的（4mm 以内）稍粗棉棒。
3
给 FNC 锁定螺栓加油。
用装有涡轮机油（VG32) 的注油筒（KV8-M8870)
给 FNC 锁定螺栓加１〜２滴油，再用手指抹匀。

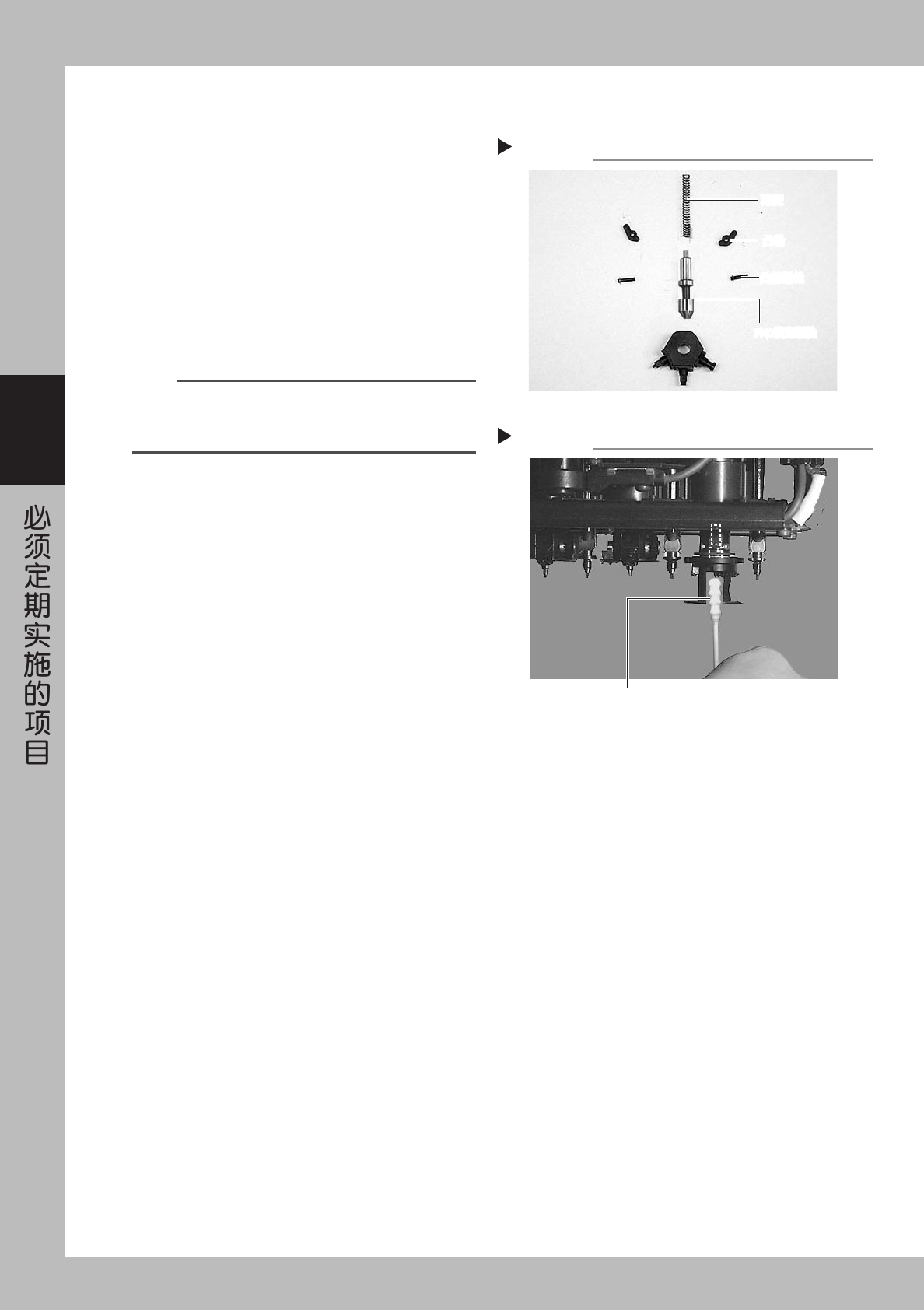

拆下的零部件
Step 1
FNC锁定螺栓
凸轮螺丝
凸轮
弹簧
FNC锁定螺栓
凸轮螺丝
凸轮
弹簧
锁定螺栓插入部的清洁
Step 2
用浸有酒精的棉棒擦拭
