2.2 X，Y，W 轴螺旋丝杆的清洁 · 加油
1
切断机器的电源。
退出软件系统，请切断机器的电源。
2
拔掉马达电源插头。
打开机器正面的机罩，拔掉控制器的 X 轴或 Y 轴马
达电源的插头。
（用手能容易地使 XY 轴移动）
55326-E0-00
3
擦拭螺旋丝杆。
1. 将各轴移至一侧用无尘布擦拭整条螺旋丝杆。
2. 将各轴移至另一侧用无尘布擦拭整条螺旋丝杆。
55327-E0-00
c
注意
请仔细擦拭螺旋丝杆包括引脚沟槽部并确认没有灰尘产生。
4
涂润滑油。
1. X，W 轴（YV180Xg 以外）
将指定的润滑油 (NSL) 用手指均匀地涂抹在螺
旋丝杆表面及引脚沟部。对 W 轴也可以这样涂
抹 (LRL No.3)。
2. Y 轴（YV180Xg 以外）
事先准备润滑油枪，从润滑油喷嘴注入指定的
润滑油 (NSL)。
3. X，W 轴（YV180Xg）
事先准备润滑油枪，从润滑油喷嘴向 X 轴注入
指定的润滑油 (NSL)。润滑油喷嘴在右侧。
事先准备润滑油枪，从润滑油喷嘴向 Y 轴注入
指定的润滑油 (LRL No.3)。润滑油喷嘴在马达
一侧。
4. W 轴（YV180Xg）
将指定的润滑油 (LRL No.3) 用手指均匀地涂抹
在螺旋丝杆表面及引脚沟部。
55328-E0-00
5
擦拭润滑油。
注油后用手数次转动轴后，擦去多余的润滑油。

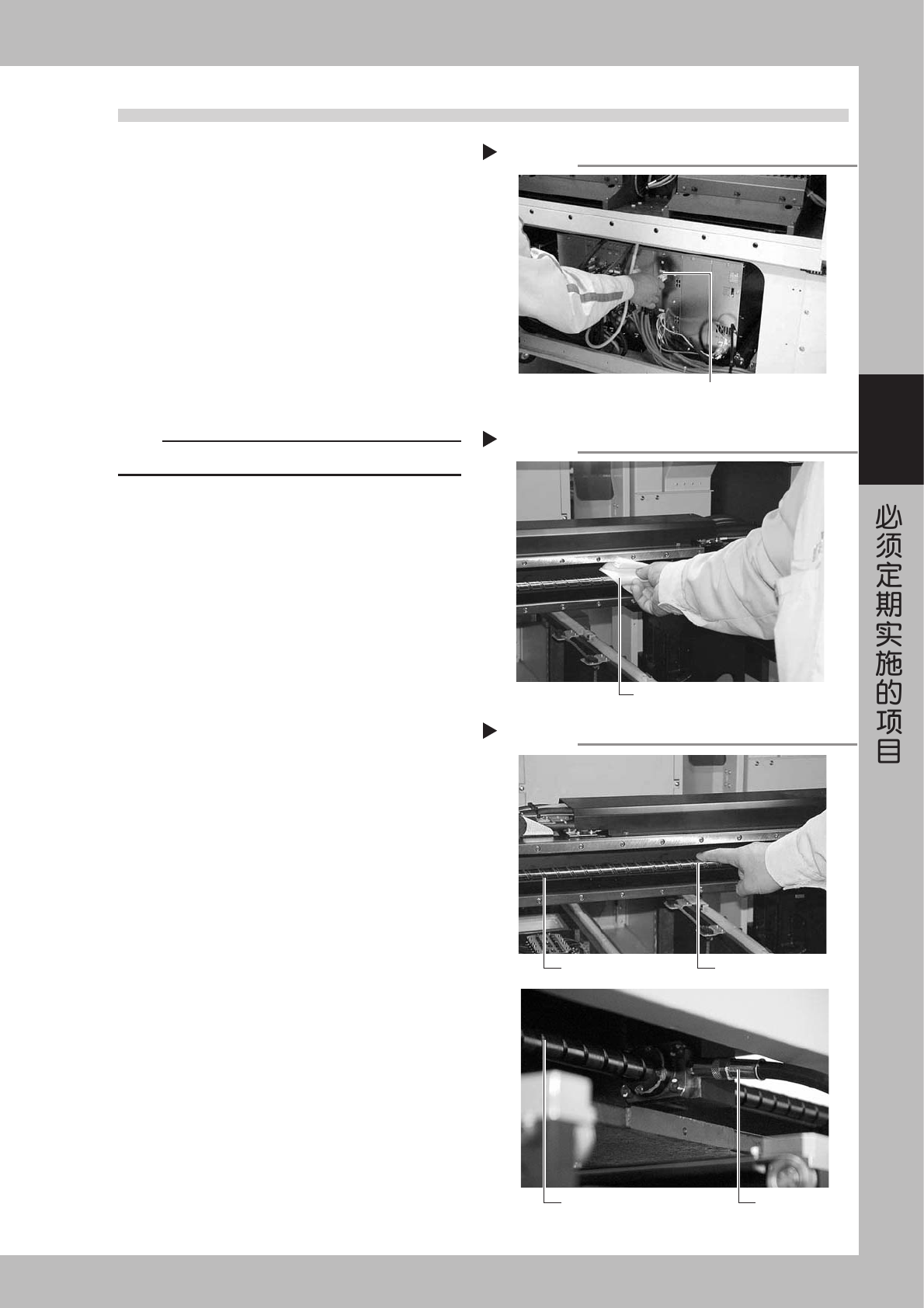

拔掉马达电源的插头
Step 2
马达电源用接插头
螺旋丝杆的加油
Step 4
涂抹润滑油X轴螺旋丝杆
润滑油枪
Y轴螺旋丝杆
螺旋丝杆的清洁
Step 3
用无尘布擦拭
3-14
3
6
连接马达电源接插件。
恢复连接控制器马达的电源接插件。
7
接通机器的电源。
将电源开关打开，启动机器并进行暖机运行。
■ 润滑油列表
螺旋丝杆
●：使用润滑油枪
机种名称 X 轴 Y 轴 W 轴 备注
YV180Xg
●
NSL
●
LRL No.3
LRL No.3 只有马达侧才有 Y 轴润滑剂枪
YV100Xg
YV88Xg
YV100XTg
NSL
●
NSL
●
NSL
或
LRL No.3
02.10 开始与贴片机同捆包装的润滑油已变更为
NSL，W 轴仍然可以使用历来的 LRL No.3。
3-15
3
2.3 X，Y，W 轴线性导轨的清洁 · 加油
1
切断机器的电源。
退出软件系统，请切断机器的电源。
2
拔掉马达电源插头。
打开机器正面的机罩，拔掉控制器的 X 轴或 Y 轴马
达电源的插头。
（用手能容易地使 XY 轴移动）
3
擦拭线性导轨。
1. 将各轴移至一侧后，用无尘棉丝纸擦拭线性导
轨的全体。
2. 将各轴移至另一侧，用无尘棉丝纸擦拭线性导
轨的全体。
55329-E0-00
c
注意
请仔细擦拭线性导轨的移动凹槽部。
4
涂润滑油。
1. X，Y1，Y2 轴（YV180Xg 以外）
事先准备润滑油枪，向喷嘴注入指定的润滑油
(NSL)。X 轴左右，Y 轴的前后都有喷嘴。
2. X，Y1，Y2 轴（YV180Xg）
事先准备润滑油枪，向喷嘴注入 Y 轴指定的润
滑油 (LRL No.3)。X 轴需用手指沾上指定的润
滑油 (LRL No.3) 均匀地涂抹在线性导轨的表面
和引脚沟漕部。
3. W 轴
用手指粘上润滑油 (YV180Xg 用 LRL No.3，其
他用 NSL) 均匀地涂抹在线性导轨的表面及引脚
沟槽部。
55330-E0-00
5
擦拭润滑油。
用手数次转动轴后，擦去多余的润滑油。

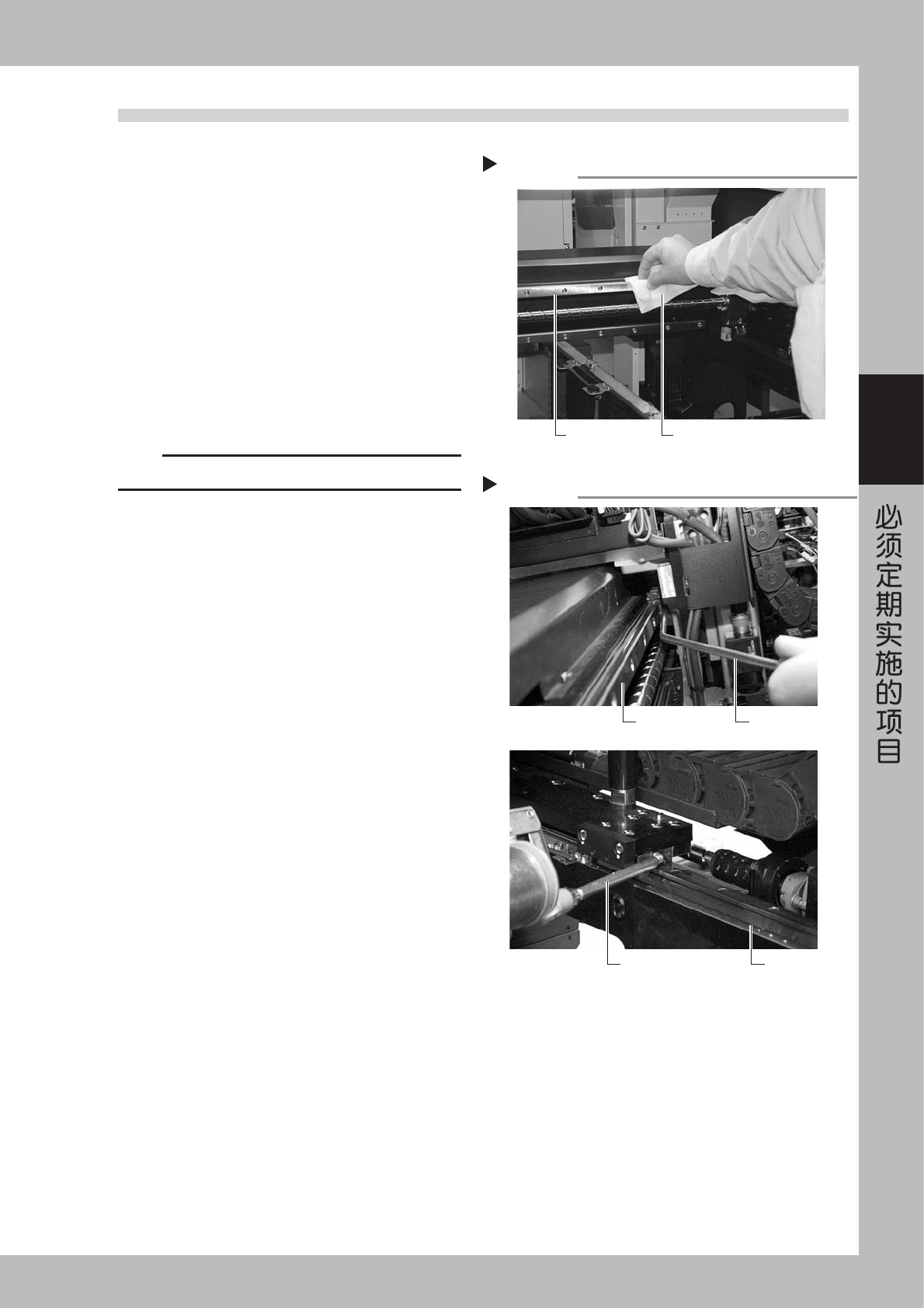

线性导轨的清洁
Step 3
回丝
导轨
线性导轨的加油
Step 4
X轴导轨
Y轴导轨
润滑油枪
润
滑
油枪
