组装凸轮螺丝。
1. 将钉状真空 ASSY（KV8-M8888-A0X）的供气
管侧连接机器的供气接插件，使其在吸嘴侧吸
住凸轮螺丝的 E 环圈一侧。
2. 边按 Step5 插入的决定位置用的定位钢丝，边
插入吸附在钉状真空 ASSY 的吸嘴上的凸轮螺
丝。
3. 插入后，从空气接插件拔去钉状真空 ASSY 的
供气管。
55359-E0-00
55360-E0-00
7
将另一个凸轮组装在刻度基座的相反侧。
与 Step5、6 相同的要领进行组装作业。
8
将 E 环圈装在凸轮螺丝上。
1. 将新的 E 环圈放在 E 环圈安装工具（KV8-
M88E1-00X）的前端。
请对准各个开口部。（E 环圈没有正反面）
2. 一边用镊子将 E 环圈按在凸轮螺丝的装 E 环圈
的一侧，一边将新的 E 环圈嵌入凸轮螺丝装 E
环圈的沟槽中。
55361-E0-00
55362-E0-00
c
注意
安装后，用镊子确认 E 环圈已经嵌入凸轮螺丝。
一次安装失败的 E 环圈可能会变大，这时，请调换新的 E 环圈。

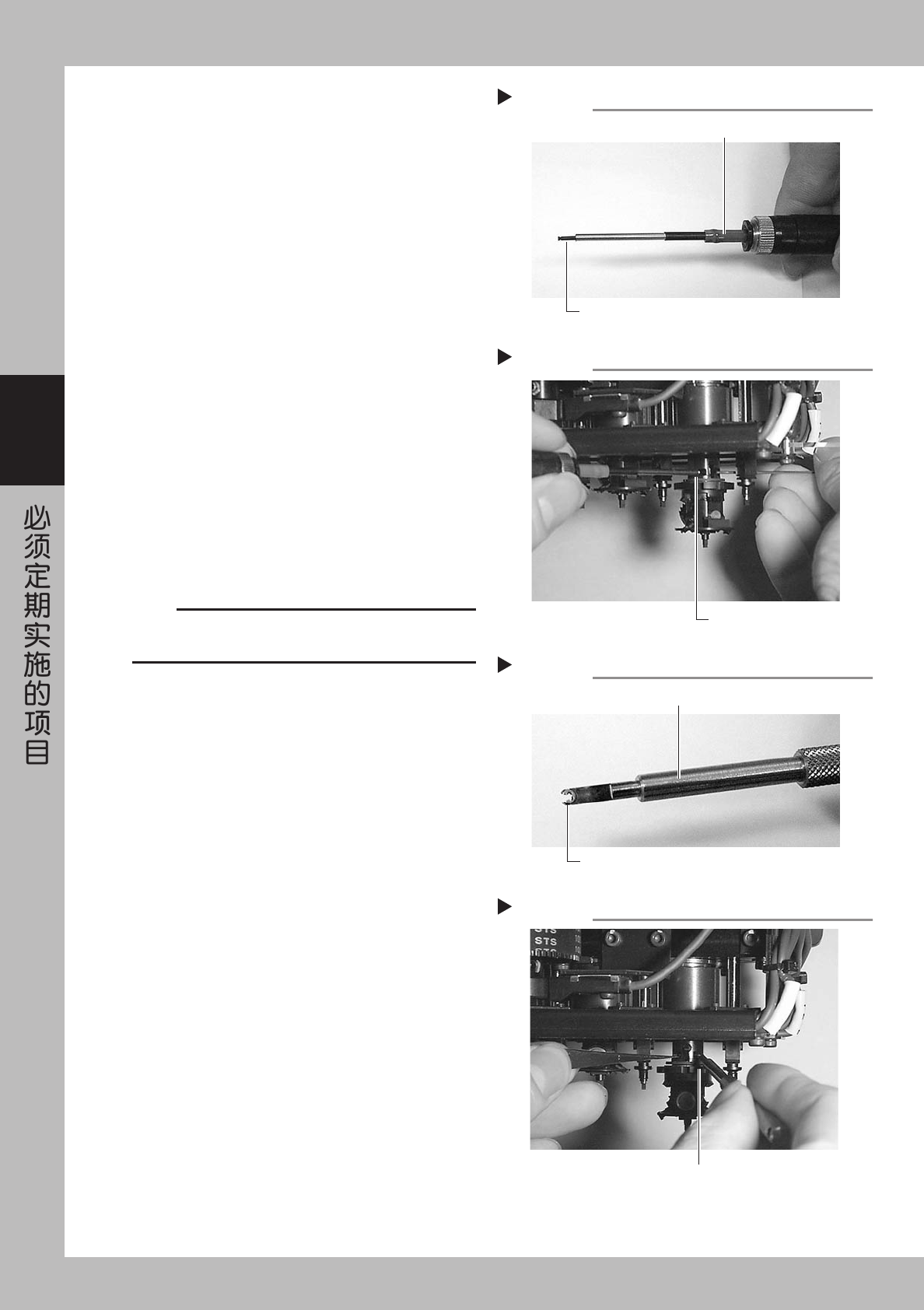

凸轮螺丝的吸附
Step 6-1
钉状真空ASSY
已吸附的凸轮螺丝
凸轮螺丝的插入
Step 6-2
插入凸轮螺丝
将E环圈按在专用工具上
Step 8-1
将E环圈放在工具的前端
安装E环圈的工具
E环圈的嵌入
Step 8-2
嵌入凸轮螺丝的沟槽
3-31
3
9
固定 FNC 吸嘴 ASSY。
请参照「1.2.3 FNC 吸嘴 ASSY 的安装」的内容，
固定 FNC 吸嘴 ASSY。
0
给凸轮部加油。
用装有涡轮机油（VG32）的注油筒（KV8-M8870-
00X）分别给 2 处凸轮各加一滴油，并使凸轮多次
上下动作。
油充分浸透凸轮后，用无尘布擦去多余油分。
55362-E0-00
c
注意
使凸轮上下动作，确认凸轮的移动顺畅。
q
确认吸嘴更换动作。
按［装置］-「Head」图标画面的［更换吸嘴］按钮，
执行吸嘴更换，请确认动作的正确性。
c
注意
装有选件中吸嘴交换站的机器，请解除紧急停机，确认安全
后执行吸嘴更换。

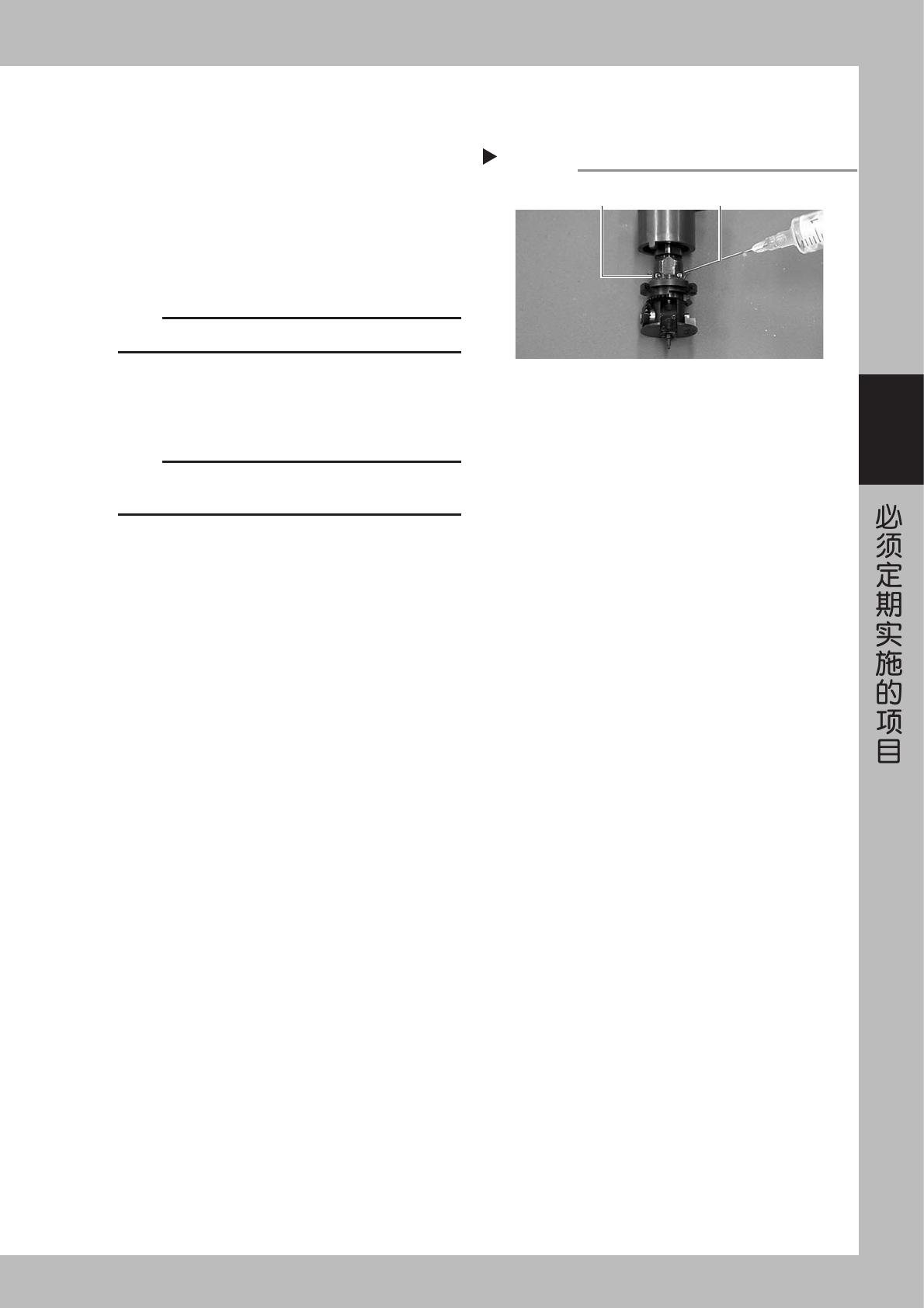

加油要点
Step 10
FNC凸轮部 注油筒
