Test Research Inc. 176 TR 7700 S II DL Us er Gui de – Software 3.4.10. 8 新 Non CAD 製作方式 (v.3.6 版本後 ) 為節省標準 Non CAD 程式製作時間，本方法採用在 8X8 的大圖影 像上進行。使用本 Non CAD 功能，系統 可自動判定元件角度，可完全於離線編輯器上製作。
Test Research Inc.
TR7700 SII DL User Guide–Software 175
Step 4. 選擇元件角度。
Step 5. 按下[新增]按鈕，系統會將新增元件資訊列在[CAD 資料]欄位中。
Step 6. 在 1 號板上新增其他元件。
Step 7. 按下[關閉]按鈕離開。
Step 8. 按下[程式]>[Train 教導]或[Train]按鈕( )，進入教導視窗。
Step 9. 使用[匯入(Merge) ]按鈕將新增的元件資料庫匯入。詳細說請見
5.5.4 介面控制區。
Step 10. 按下[工具]>[擷取 FOV 影像]，重新擷取 FOV 影像即可。
3.4.10.7 Non CAD 功能新界面(v.2.4 版本後)
在 2.4 版後，Non CAD 功能界面更新如下，僅界面排列更新，功能如同上述各章節所
敘述。
Test Research Inc.
176 TR7700 SII DL User Guide–Software
3.4.10.8 新 Non CAD 製作方式(v.3.6 版本後)
為節省標準 Non CAD 程式製作時間，本方法採用在 8X8 的大圖影像上進行。使用本
Non CAD 功能，系統可自動判定元件角度，可完全於離線編輯器上製作。
Test Research Inc.
TR7700 SII DL User Guide–Software 177
Step 1. 在登錄檔中新增 DWORD 參數 Newnoncad = 1。
Step 2. 重新開啟程式，選擇[程式]>[無 CAD 資料]>[教導]以開啟本功能。此功能只在
未載入專案(*.pre)時使用。

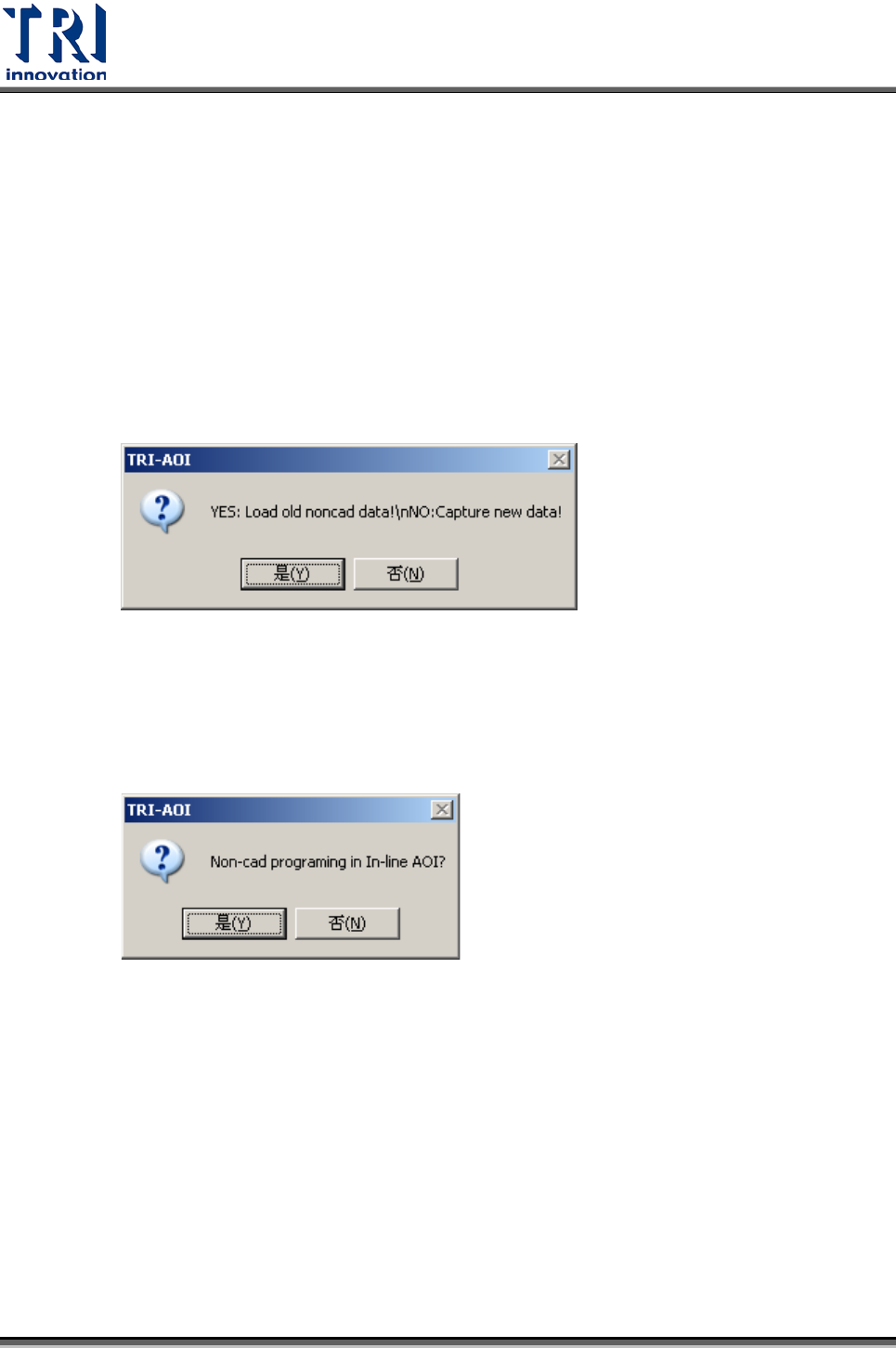

Step 3. 當系統已經有掃過整板的圖，系統會出現以下視窗，選擇[是]，表示要載入之
前抓取的影像進行編輯，必須在之前有抓取影像，即在[C:\noncaddata]資料
夾中存在有影像資料才可以載入。選擇[否]，表示要重新抓取影像，且原先儲
存在[C:\noncaddata]資料夾中的影像會被清除。
Step 4. 接著系統會出現以下視窗。使用者需選擇在掃完 8X8 的大圖後，是否要在
AOI 上進行 Non CAD 製作，還是在離線編輯器上進行。選擇[是]，系統就不
會儲存單張 FOV 影像；選擇[否]，系統除了大圖影像外亦會儲存 FOV 影像
工使用者複製到遠端編輯器使用。
Step 5. 設定檢測版的的左上角及右下角位置，接著系統會自動進行掃圖動作。
