3.7.18.2 設定主專案為第二專案(Change to Second Project)
將第二個載入的程式設為主專案。對於主專案可按[Train]進行程式調整。
3.7.19
檢測框操作

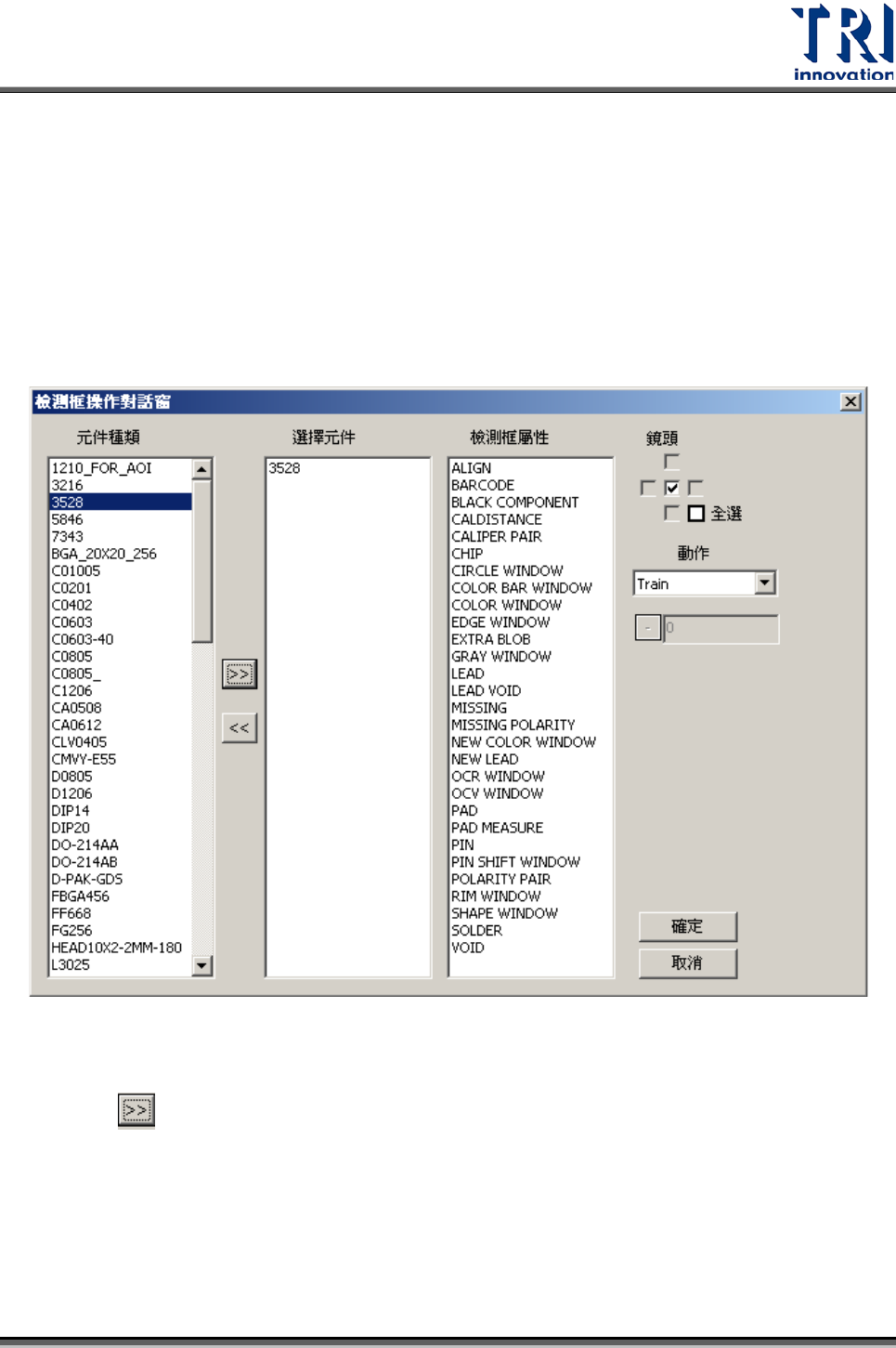

指定檢測框並更改其檢測參數。
元件種類
：系統自動列出程式中所有的元件類型。
選擇元件
：選擇需要改變的元件類型。先在元件類型欄內左鍵點選欲更改參數的元件
後，按下 按鈕，即可將選擇的類型移動到本欄位中。
檢測框屬性
：選擇需要改變的檢測框類型。
鏡頭
：選擇需要改變的攝影機鏡頭位置。7700 僅能選擇 Top Camera。
動作
：選擇需要改變的動作。
Test Research Inc.
TR7700 SII DL User Guide–Software 223
1.
Change Passlevel

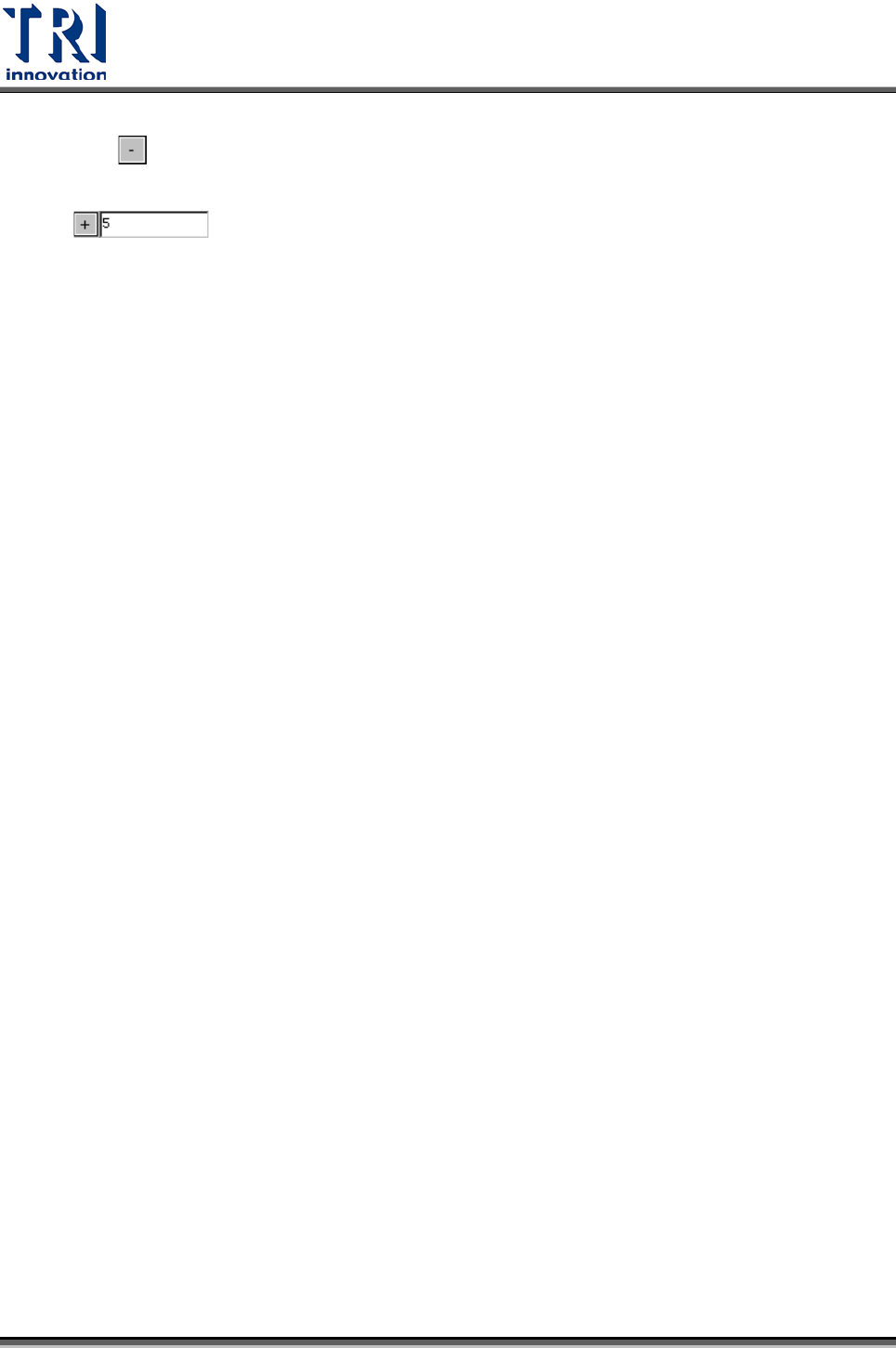

：改變比對條件的分數。當選擇此選項時，下方工具列會亮起，
點選 鈕可以切換正負號，正號表示將原始的參數加上後面輸入的數值，負號表
示將原始的參數減掉後面輸入的數值，假設原始的參數為 60，且在此處設定為
，則修改後的參數會變成 65。若欄位中輸入的數字為 0，則表示選
擇的參數要回復到原本的設定值。相對屬性所修改的值如下：
• Missing, Missing_Polarity, Lead 框：相似度(Score)
• Void, Lead Void 框：亮暗比(Bright Ratio)
• Solder 框：Bridge Ratio
• 實例：
missing box score = 55 //原本的分數
change passlevel +5 //+5
missing box score = 60 // 55+5 = 60
change passlevel -7 //-7
missing box score = 48 //55-7 = 48
change passlevel +0 //recover
missing box score = 55 //回復成原來的分數
• 其它情況—設定 pass
missing box score = 60 //原本的分數
change passlevel + 5 //60+5 = 65
set passlevel = 70 //65+5 = 70(70 已包含原本調嚴的 5 分)
change passlevel +0 //65+0 = 65
• 其它情況—存檔後再開
missing box score = 60 //原本的分數
Test Research Inc.
224 TR7700 SII DL User Guide–Software
change passlevel + 5 //60+5 = 65
save file and reopen //則 65 就會變成原本的分數
change passlevel +5 //65+5 = 70
2.
Delete
：刪除檢測框
3.
Test
：設定為測試
4.
Train
：學習檢測框
5.
Untest
：設定為不測
6.
Untrain
：設定為未學習
7.
OK
：根據上述修改的參數內容進行變更動作。
8.
Cancel
：不作改變即關閉視窗。
3.7.20
系統資訊
檢視系統參數以及程式儲存時的參數。按下[寫入檔案]按鈕可將參數值以文字檔輸出。
若想要改變這個程式的檢測速度，可以在鍵盤上輸入“speed”+[Enter]後直接點選
[Project]的[Mspeed]欄位，修改速度，若所設定的速度超出系統預設值，可能會造成
無法檢測。以下是系統資訊 1 及系統資訊 2 的畫面。
