Test Research Inc.
TR7700 SII DL User Guide–Software 19
CAD 檔的座標為直角 0 度座標，但進板時的角度並不為 0 度，所以必須先得知目前進
板的角度，再根據此角度及第一子板(1 號板)CAD 檔案的座標來產生其他多連板的元
件資料，如此會得到更為正確的結果。
當板子是單板時，使用者僅須在板中任選兩顆元件定位；當板子為多連板時，使用者
除了需先在第一子板中任選兩顆元件定位，還需在其他連板上指定元件做整板定位。
當板子為單板或陰陽板時，取得進板角度的方式是在第一子板中取得兩個元件的座標
位置，再去推算進板時的角度。以這片板子上任何兩點作為參考點都可以，但一般建
議尋找距離相距較遠且位置為對角線位置的兩個點較佳，且建議找兩個相同大小的
Chip 類元件，可加快程式製作。
使用者可以點選 Map Locate 按鈕來使用定位地圖功能。
Test Research Inc.
20 TR7700 SII DL User Guide–Software

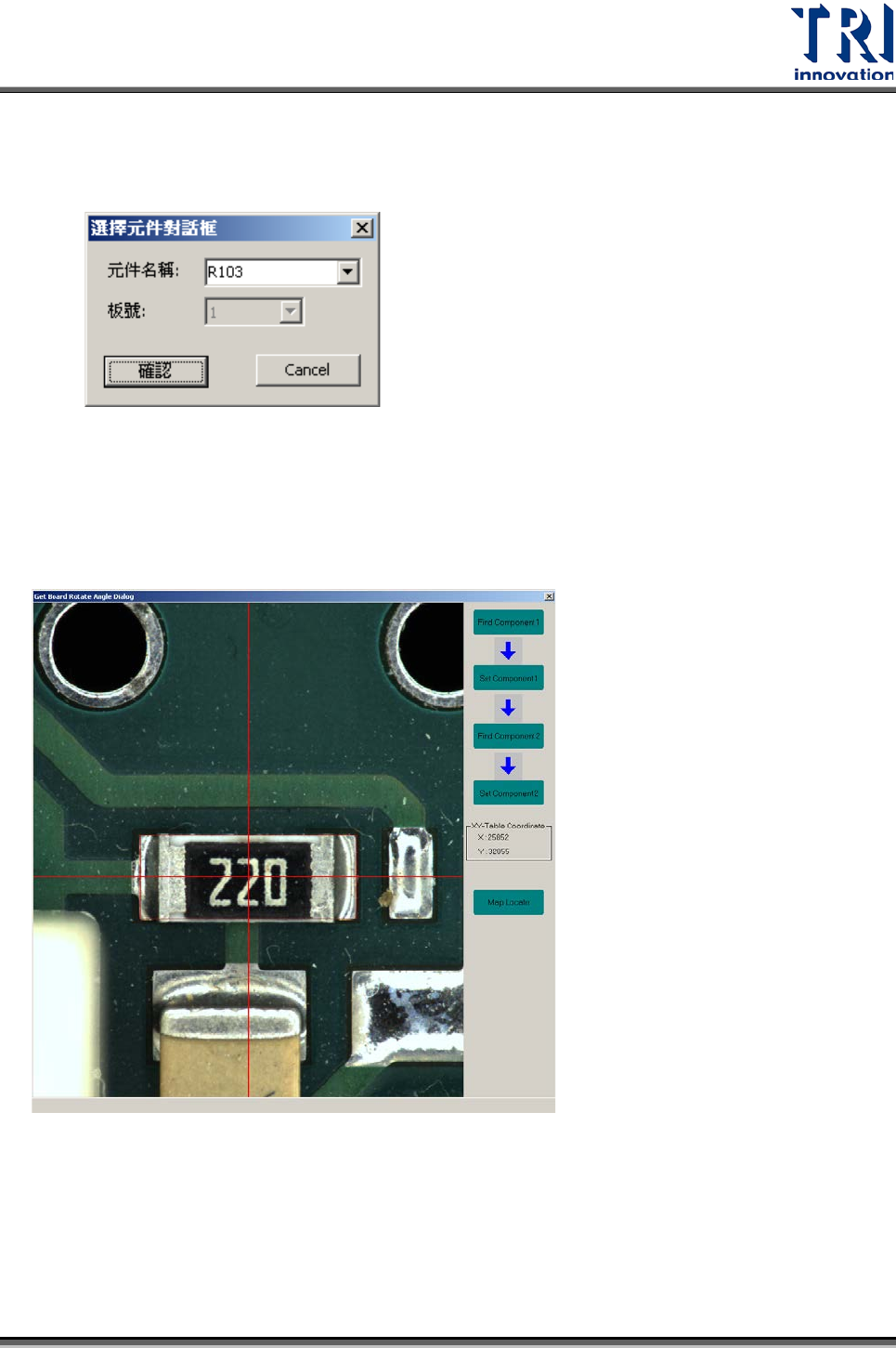

1. 按下[Find Component 1]。選擇後會出現以下視窗，輸入想要設定為 R1 的元件
名稱後，按下[確認]，即可進行定位點 R1 的設定。

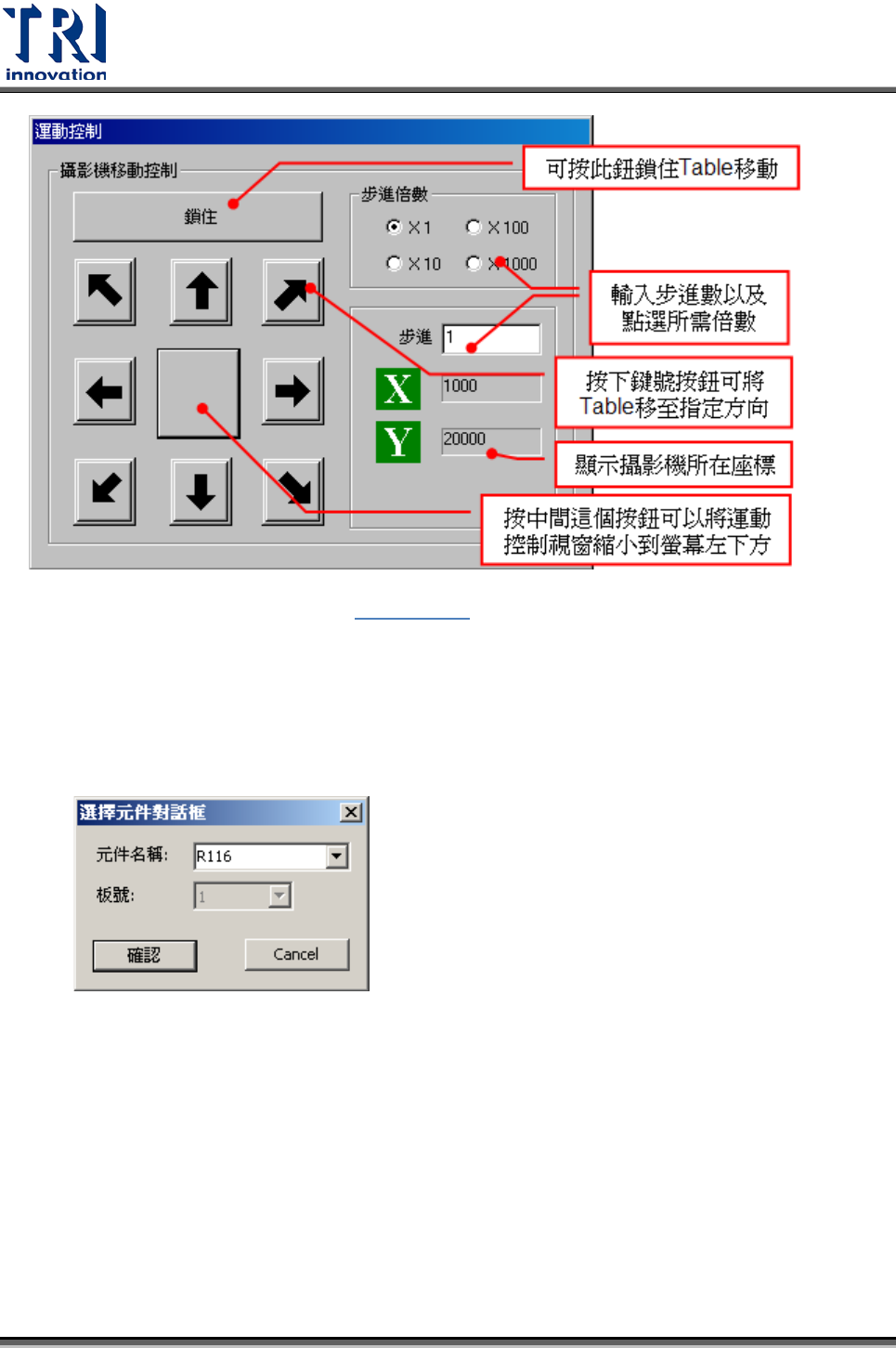

當指定完第一個對位點元件後，會出現以下視窗。使用者可以直接在畫面中按滑鼠右
鍵或以[運動控制面板]來移動 X-Y Table 位置，使影像紅色十字線中央移動至該元件中
心位置並使十字框包含元件外 Pad 處。(調整紅色輔助框大小使能更準確找到元件中
心位置。)
