Test Research Inc.
68 TR7700 SII DL User Guide–Software
3.3.2.1 當檢測框重複發生錯誤時停機
當同一個檢測框重複發生錯誤達指定次數時，機器之動作停止並發出警告訊息。若使
用連線模式，當停機時機器的三色燈會亮紅燈並出現警報聲，待人員至電腦前按下確
定鈕後，才繼續進行動作。

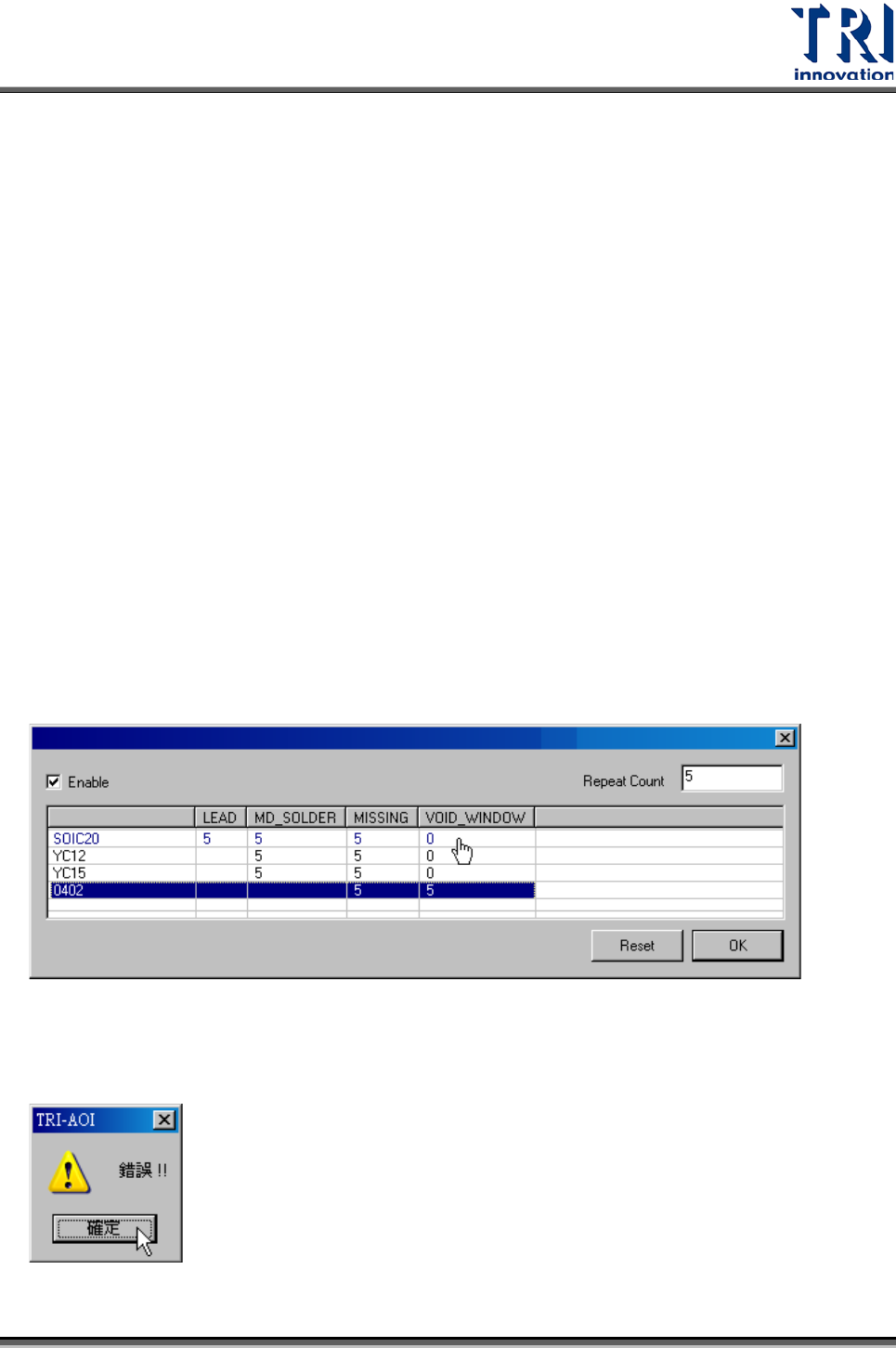

設定次數視窗，系統會列出所有元件類型及其所使用到的檢測框種類，在[Repeat
Count]中輸入當重複次數達到多少時需要警報，而在表格欄位中可點選哪些類型檢測
框不需入計算，不需計算重複次數的檢測框，其欄位中會顯示為 0。
左上角的[Enable]用以決定是否要使用本功能，勾選以啟用該功能。右上角的[Repeat
Count]用以決定連續錯誤的次數，預設值為 5 次，意即為當某個符合條件的檢測框連
續錯誤次數達到 5 次時，系統將會警報。最下面的[Reset]按鈕是用來重設所有的條件，
使所有可測的錯誤皆要套用本功能。若直接點選數字 5，將會使之成為 0。[OK]按鈕，
用來確定本功能設定，當[Enable]勾選的狀態下點擊[OK]，將會啟用本功能並結束本
設定對話框；當[Enable]未勾選的狀態下點擊[OK]，將不會啟用本功能並且會結束本
設定對話框；當[Enable]勾選的狀態下點擊[OK]，且所有可設定的狀態皆被設為 0 時，
亦會關閉本功能並且也會結束本設定對話框。
警告訊息視窗
Test Research Inc.
TR7700 SII DL User Guide–Software 69

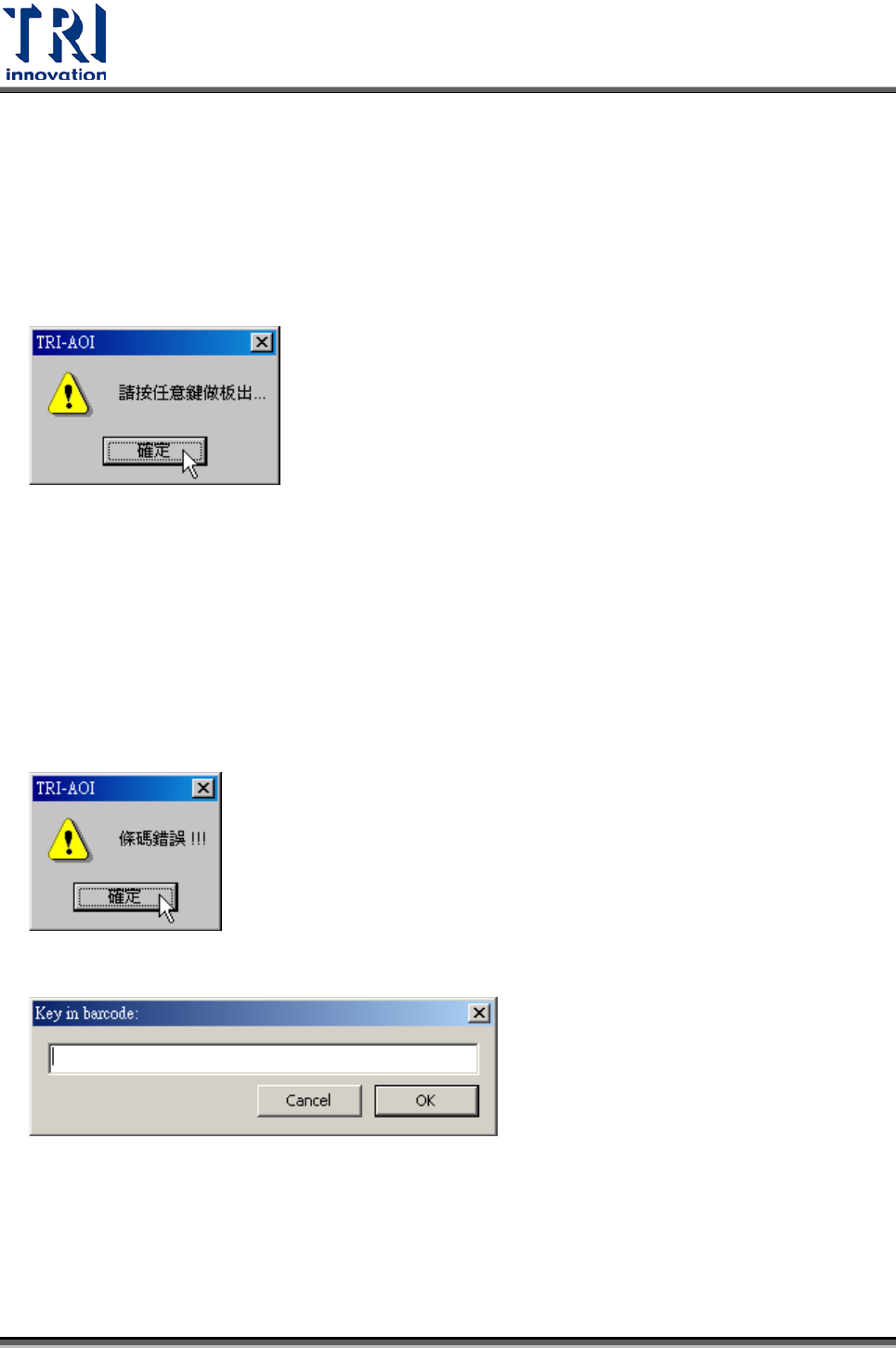

3.3.2.2 當對位點發生錯誤時停機
當找不到對位標記時，機器之動作停止並發出出板訊息。若使用連線模式，當停機時
機器的三色燈會亮紅燈並出現警報聲，待人員至電腦前按下確定鈕後，待測板會送到
出口端。
3.3.2.3 當條碼發生錯誤時停機
需將[測試前檢查條碼]打勾此選項才有作用。勾選表示若沒有讀取到條碼時，機器之動
作停止並發出警告訊息。
若使用連線模式，當停機時機器的三色燈會亮紅燈並出現警報聲。人員需至電腦前按
下確定鈕後，才繼續進行動作。
若本機種只需讀取一組條碼，會出現輸入條碼的畫面，可在此處以手動鍵入條碼號碼。
3.3.2.4 當元件缺陷率過高時停機?
當有缺點的電路板數超過指定比率時，機器之動作停止並發出警告訊息。
Test Research Inc.
70 TR7700 SII DL User Guide–Software
設定視窗：
3.3.2.5 轉換 Pass/Fail 輸出訊號
Port 2 的黃白端訊號切換，若原本[通過]之輸出訊號為[短路]而[缺點]的訊號為[開路]，
切換後短路與開路的訊號會相反。出廠預設密碼為 7100。
3.3.2.6 設定共享元件資料庫項目
啟動本功能時，代料影像可與所有 Project 共用。
