Test Research Inc.
50 TR7700 SII DL User Guide–Software
2.10
微調(Fine Tuning)
1. 選擇[檢測] >[檢測 FOV 影像檔]。
2. 檢測結果列在以下對話框中。
Test Research Inc.
TR7700 SII DL User Guide–Software 51

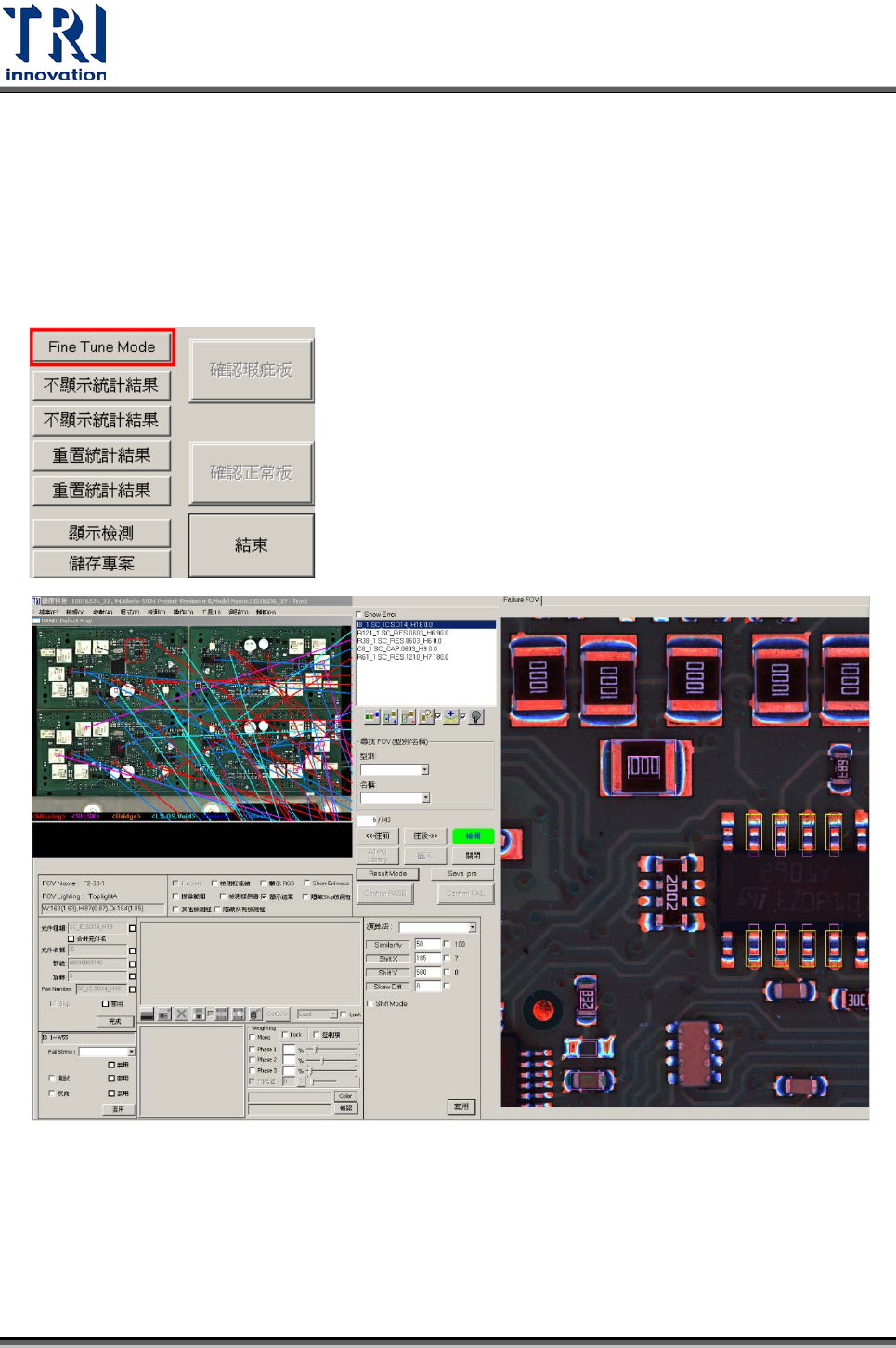

3. 如需微調可按下 [Fine Tune Mode]進入微調畫面，因為 FOV 可視範圍較大所以
如果需看局部位置，可將游標移動至想檢視位置，將滑鼠中鍵滾輪往前即可即進
入之真實檢測畫面，如果再放大的 FOV 中想移動檢視位置可以將游標移動到想檢
視的位置滾動滑鼠中鍵或按滑鼠中鍵即可。如需回復原始 FOV 圖示可將滑鼠中鍵
滾輪往後滾動即可。
Test Research Inc.
52 TR7700 SII DL User Guide–Software
4. 可按[往後]按鈕，依序檢視 FOV 內檢測框的設定。亦可直接輸入號碼，將影像跳
至指定的缺點 FOV。
5. 元件列表區點選[Show Error]時，可將該 FOV 所檢測錯誤的元件名稱顯示出來供
使用者調整。
