（每設定完一個地方的顏色後需按下 Get Color。）
4. 按下檢測並觀察是否檢測結果正確。當檢測正常時，會產生如下圖的情形。粉紅
色線條會畫出 Head 的最前端，並且在 Pad 末端會有叉叉符號標示。
5. 如果無法正確顯示時，調整設定視窗內的參數，以達到最佳的檢測效果。
4.10.2.24 Chip 框
根據 Chip 元件本體的顏色與色彩空間(Color Space)的方式來檢測 Chip 元件的位置。
主要是用來取代 Missing 框的功能。Color Space 的操作請參閱 5.5.10 色彩空間。
[Train]模式下的檢測參數設定畫面：
參數說明：
演算法(Algorithm) ：目前有 Head、Body、Square 與 Rnet 四種。
• Head：利用 Chip 兩電極端的色彩來判定 Chip 元件位置，適用於一般情況。擷
取色彩時需選出兩端極的色彩，並注意盡量不要讓爬席端的雜訊與電極端色彩
相連。
Test Research Inc.
TR7700 SII DL User Guide–Software 457
• Body：利用 Chip 元件本體的色彩來判定 Chip 元件位置。適用於當 Chip 兩電
極端與本體色彩對比不明顯或破碎時，但本體色彩對比可突顯時使用。（不適用
於正方形元件）

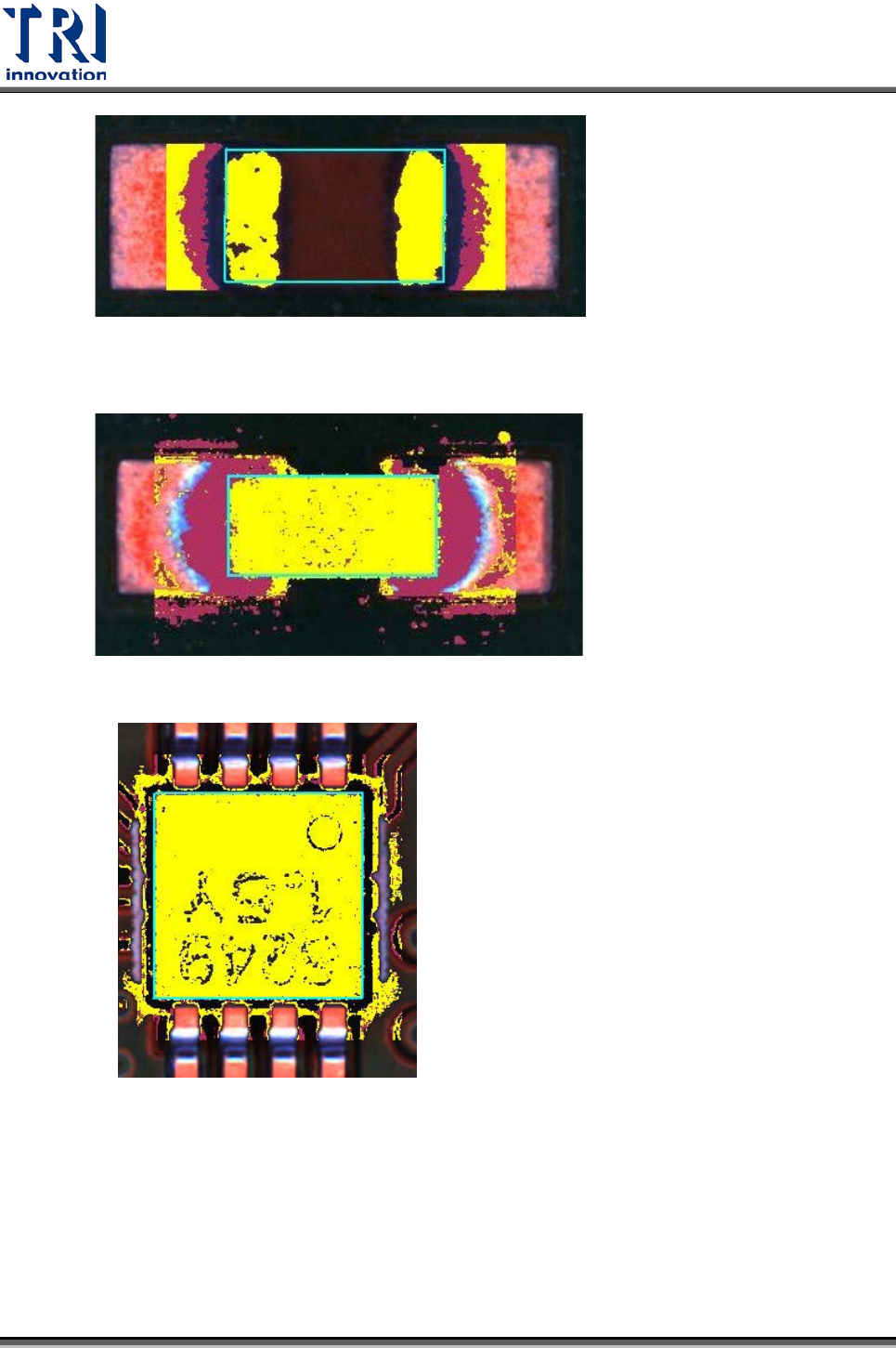

• Square：當本體為黑色元件時使用，並適用於長方形或正方形元件。擷取色
彩時須盡量不要讓雜訊與本體相連。
• Rnet：利用 Rnet 的 body 兩旁有明顯的接腳亮面區域的色彩來檢測，適用於
牌組與排容元件。
Test Research Inc.
458 TR7700 SII DL User Guide–Software
位置偏移值 (Shift X/Shift Y，預設 500 μm)：設定 Chip 中心點與檢測框中心點
的距離容許值。
旋轉角度 (Rotation，預設預設 8)：設定 Chip 旋轉角度的容許值。
尺寸比例(Size X/Size Y(%)，預設為 20%)：設定標準尺寸與檢測框大小差異百分
比的容許值。
標準尺寸(Standard Size)：設定 Chip 元件的標準尺寸。
Set Standard by result：將檢測框大小設定為標準值。
使用說明：
在 Library 下：
1. 新增一個檢測框移動到 Chip 元件上。
2. 使用 Color Space 擷取出想要的電極端色彩區域。
3. 使用 Get Color 將 Color Space 內的色彩參數套用到屬性視窗內。
4. 設定 Chip window 框的參數設定即完成。
在 Train 模式下：
1. 將萬用框移動到 FOV 影像中 Chip 元件上。
