Test Research Inc. 24 TR 7700 S II DL Us er Gui de – Software 2. 移動攝影機中心位置到指定元件的中心位置，接著按下 [Set Dummy 1] 按鈕。假 如先前動作並未在想要指定為定位元件的位置按下 [ 定位 ] ，可以點選 [Find D ummy 1] 去重新指定一個元件。 3. 當設定完成，第三子板 (3 號板 ) 會反灰表示已完成定位設定。
Test Research Inc.
TR7700 SII DL User Guide–Software 23

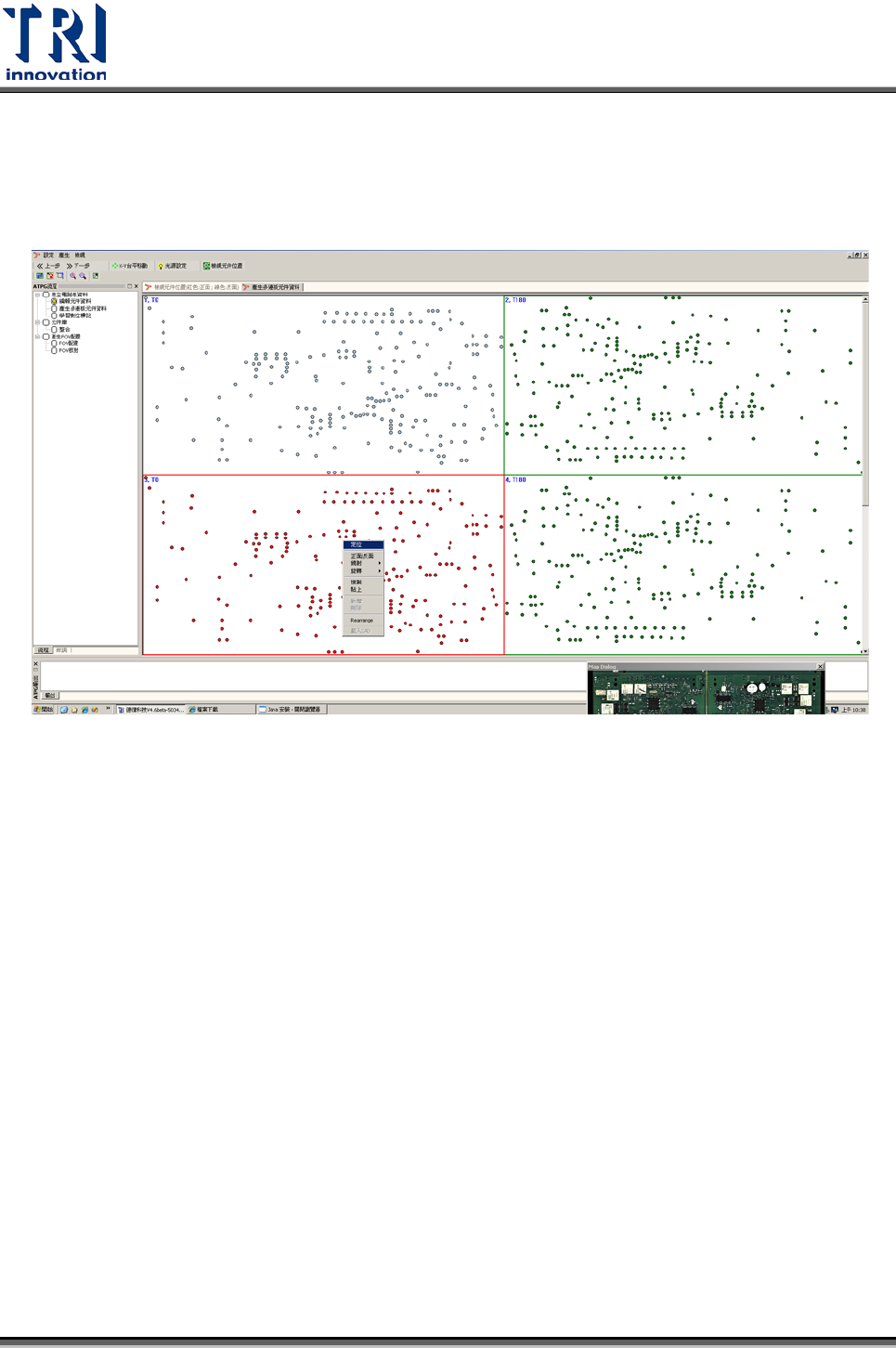

1. 對於 3 號板中，代表欲定位的元件的圖示按右鍵，並選擇[定位]。(在此範例中，
先設定 3 號板是因為此板與 1 號板的元件配置方向是一致的。如果先設定不同方
向的 2 號板，將會導致 4 號板定位無法自動生成。
Test Research Inc.
24 TR7700 SII DL User Guide–Software

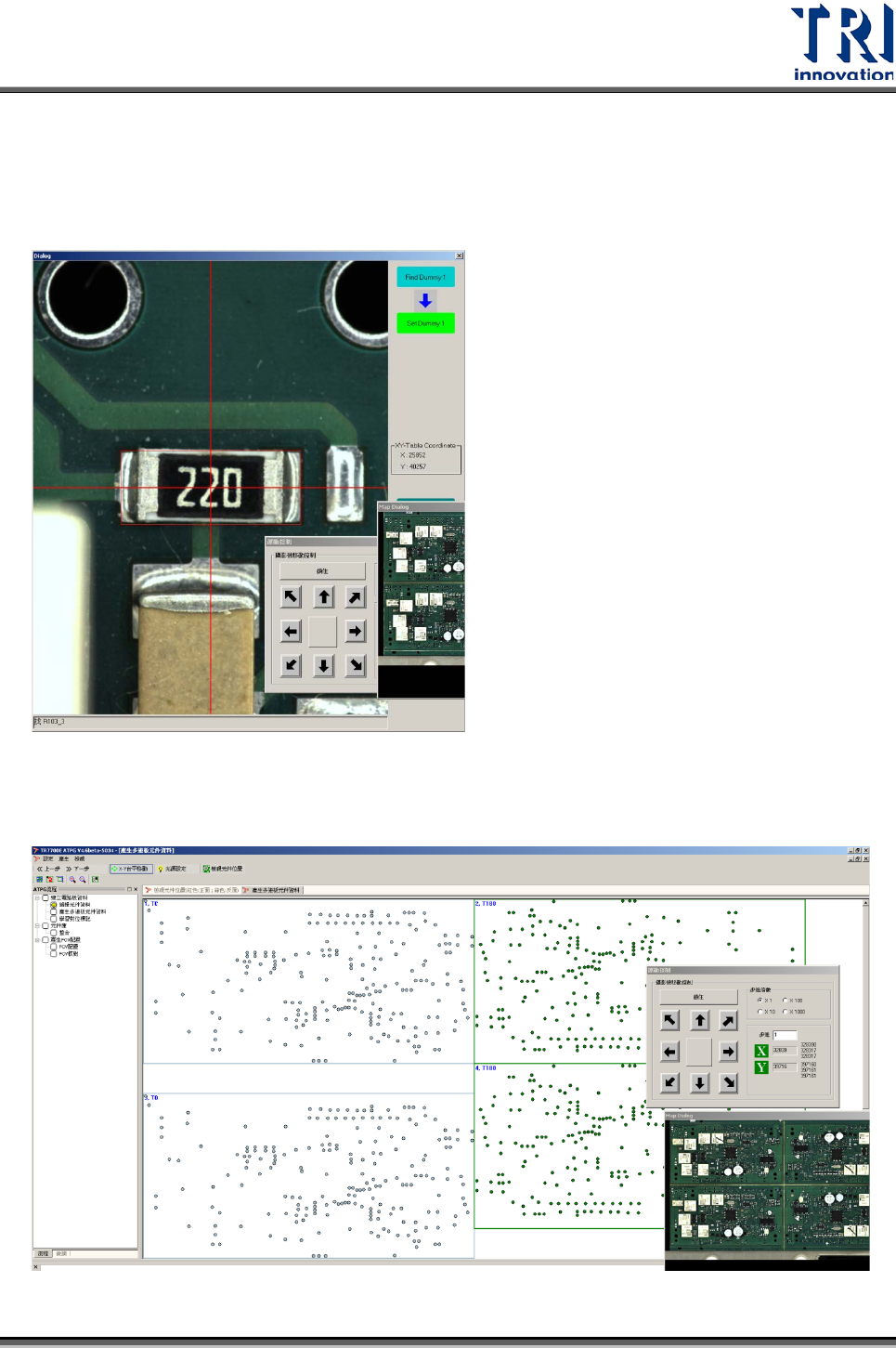

2. 移動攝影機中心位置到指定元件的中心位置，接著按下[Set Dummy 1]按鈕。假
如先前動作並未在想要指定為定位元件的位置按下[定位]，可以點選[Find Dummy
1] 去重新指定一個元件。
3. 當設定完成，第三子板(3 號板)會反灰表示已完成定位設定。
Test Research Inc.
TR7700 SII DL User Guide–Software 25

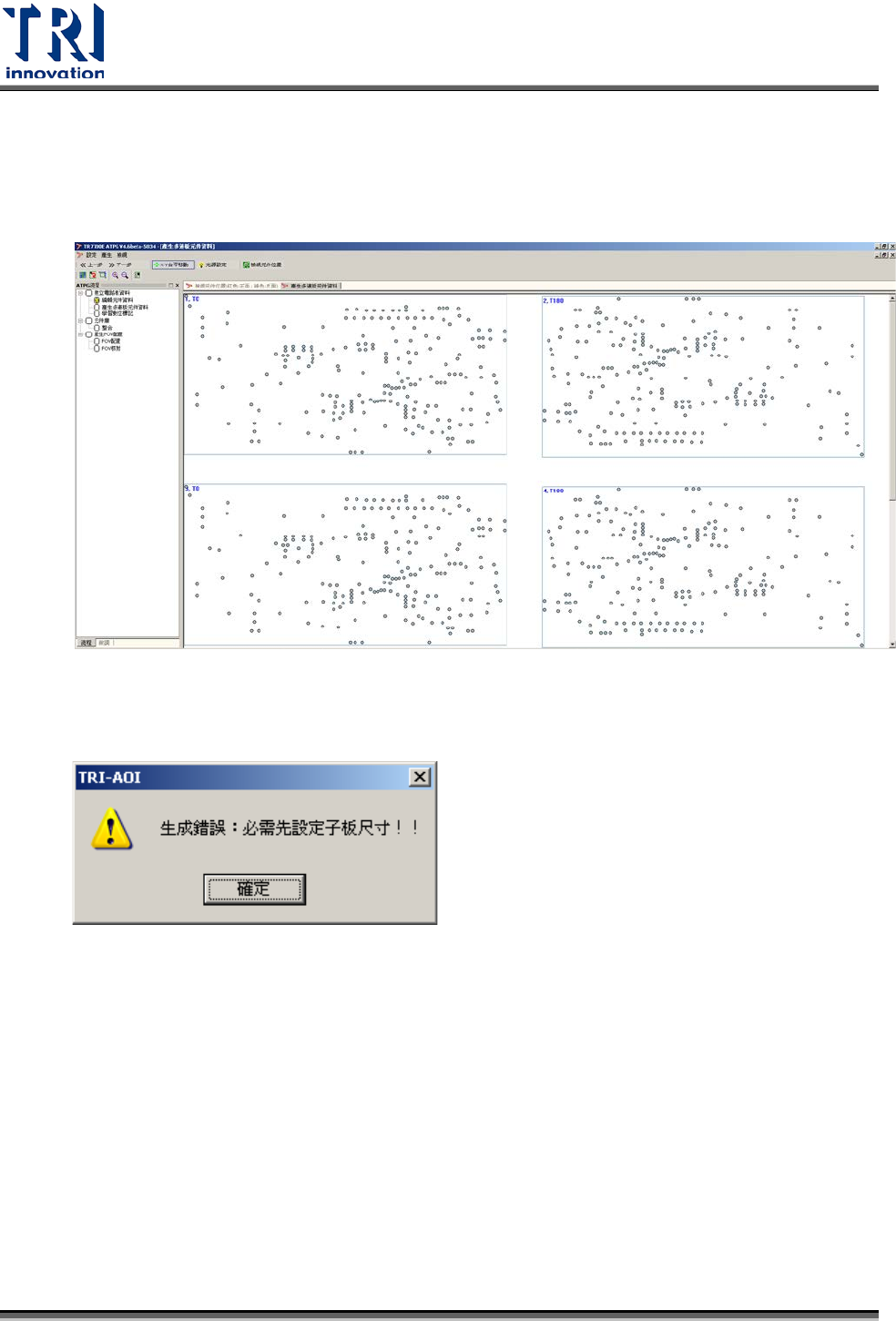

4. 接著以相同的方法設定第二子板。設定完成後，四個子板都會以反灰顯示定位元
件設定完成，如下圖所示。到此，定位元件步驟已經完成。(板子跟板子之間有間
距是因為尚未告知其電路板尺寸，所以系統無法估計實際的距離。)
5. 按[下一步]按鈕， 系統會跳出以下視窗，表示使用者需要設定子板的尺寸。按下
[確定]，可以進行電路板尺寸的設定。
2.4.4
設定電路板尺寸
若為單板，所設定的板子尺寸為全板的大小；若為多連板，設定的板子尺寸為第一子
板的大小。以下所展示的是四連板的設定。
