Test Research Inc. 484 TR 7700 S II DL Us er Gui de – Software 7. 新增檢測框 ：增加一個新的檢測框。 使用方法：首先點選一個元件類型，然後將萬用框移至該元件欲增加檢測框的位 置。選擇 [ 新增檢測框 ] 後，會出現以下視窗。選擇一個想要增加的檢測框類型後， 按下 [ 確定 ] ，則在萬用框所在位置會增加一個新的檢測框。
Test Research Inc.
TR7700 SII DL User Guide–Software 483
1.
白平衡
：以白平衡方式顯示 FOV 影像。
2.

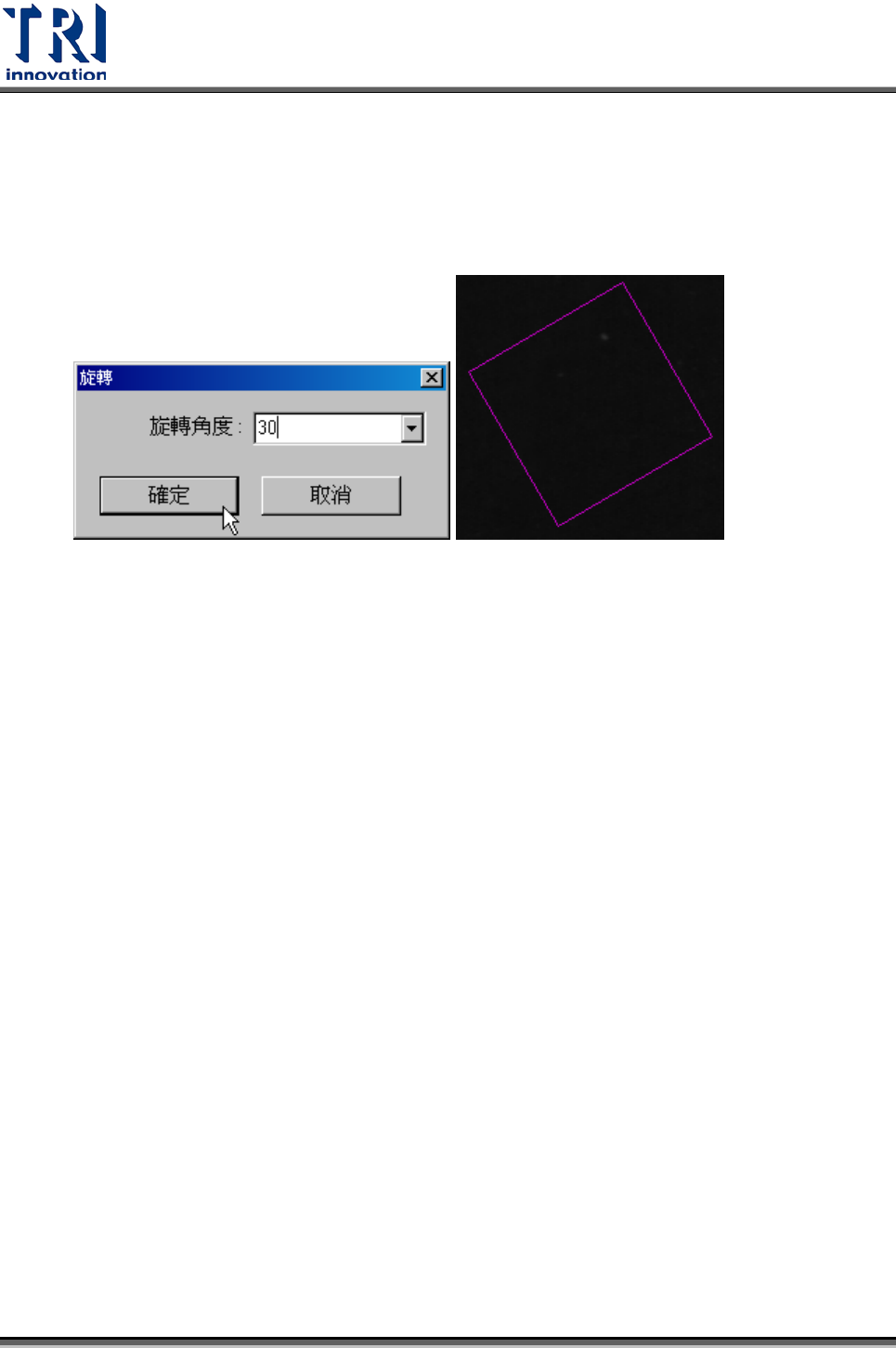

設定萬用框角度
：旋轉萬用框的角度。點選後，會出現以下視窗。輸入想要的角
度後按下確認鍵即可完成設定。
3.
萬用框置中
：點選後會使萬用框移動至 FOV 影像的正中間，方便使用者點選使用。
4.
拷貝檢測框
：複製目前所選擇的檢測框。
5.
剪下檢測框
：剪下目前選擇的檢測框。
6.
貼上檢測框
：在萬用框所在的位置，貼上先前拷貝或是剪下的檢測框。
使用方法：首先選擇所要的檢測框並按下[拷貝檢測框]或[剪下檢測框]，接著在目
標 FOV 上按下[貼上檢測框]，此時還不會出現檢測框，需將滑鼠移動到正確位置
再按下滑鼠左鍵，會出以下對話窗，輸入此顆元件資訊後，按下[確定]即可。在新
增元件附近
2 mm
的範圍內若有其它的元件，則無法貼上檢測框。
Test Research Inc.
484 TR7700 SII DL User Guide–Software
7.
新增檢測框
：增加一個新的檢測框。
使用方法：首先點選一個元件類型，然後將萬用框移至該元件欲增加檢測框的位
置。選擇[新增檢測框]後，會出現以下視窗。選擇一個想要增加的檢測框類型後，
按下[確定]，則在萬用框所在位置會增加一個新的檢測框。
