20 TR7700 SII DL User Guide–Software

1. 按下[Find Component 1]。選擇後會出現以下視窗，輸入想要設定為 R1 的元件

名稱後，按下[確認]，即可進行定位點 R1 的設定。

當指定完第一個對位點元件後，會出現以下視窗。使用者可以直接在畫面中按滑鼠右

鍵或以[運動控制面板]來移動 X-Y Table 位置，使影像紅色十字線中央移動至該元件中

心位置並使十字框包含元件外 Pad 處。(調整紅色輔助框大小使能更準確找到元件中

心位置。)

Test Research Inc.

TR7700 SII DL User Guide–Software 21

詳細的運動控制說明請參閱 4.7 運動控制。

2. 按下[Set Component 1]按鈕以獲得第一定位元件座標。

3. 當按完[Set Component 1]後，選項會自動跳到[Find Component 2]並跳出以下視

窗。使用者需自行指定第一子板的另一元件作為定位點 R2。

Test Research Inc.

22 TR7700 SII DL User Guide–Software

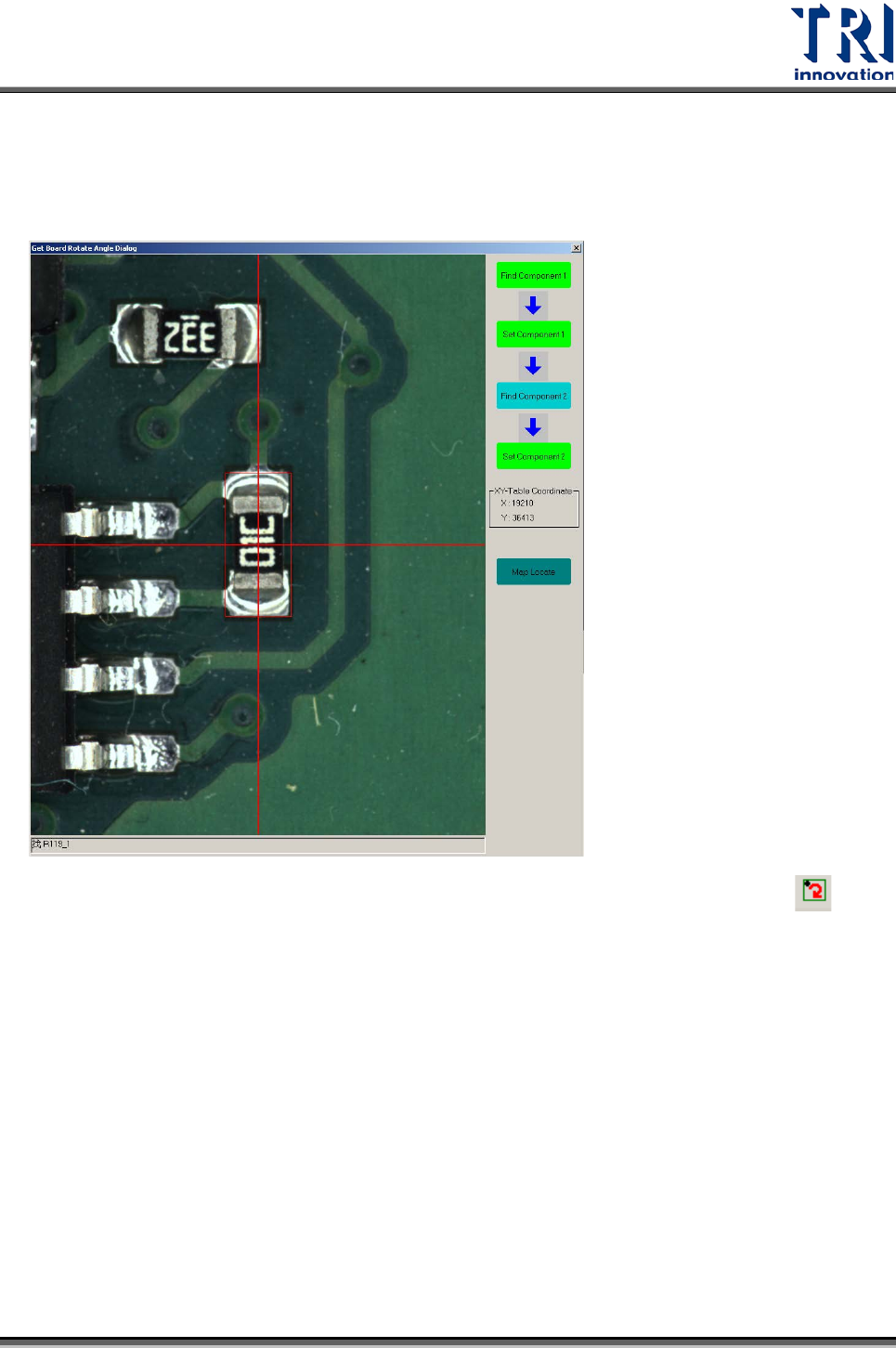

4. 與設定定位點 R1 一樣的方式，將攝影機中心位置移動至第二定位點元件中心位

置，並按下[Set Component 2]按鈕以獲得第二定位點元件座標。到此，R1、R2

的設定已經完成。

5. 若想要重新設定 R1 與 R2，可以選擇[設定]>[板子旋轉角度]或者點選圖示。

2.4.3

設定定位元件(DUMMY)

利用每一片單板上的定位元件得知多連板間的距離。定位方式為在指定的元件上按右

鍵，選擇[定位]，並按系統指定定位。1 號板不需進行定位動作。

對多連板而言，當設定完第一子板後，接下來需設定與第一子板同角度的其他子板，

最後再設定有旋轉角度的子板。經過這樣的步驟，通常最後一塊板子可以經由計算其

他子板的定位元件座標，而完成自動定位動作。
