Test Research Inc. 348 TR 7700 S II DL Us er Gui de – Software 4.9.3.1 5 改變順 / 逆時針 改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的元件或是所有 元件。 4.9.3.1 6 編輯腳位名稱 選擇一個 Pin 框後，按下本按鈕，可自行指定 Pin 的編號，此編號在 Repair Station 中可以顯示出來。
Test Research Inc.
TR7700 SII DL User Guide–Software 347

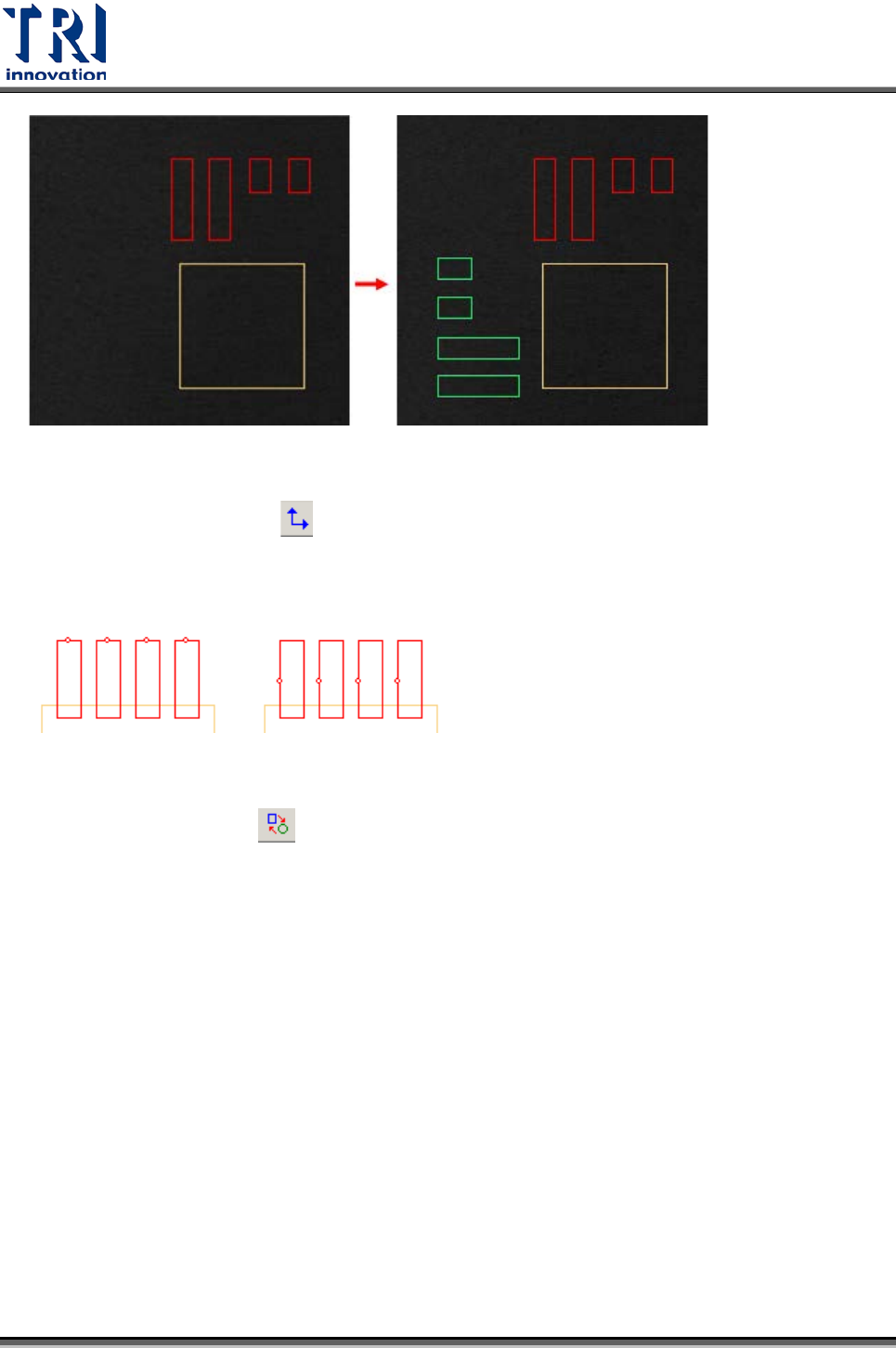

4.9.3.13 旋轉方向性
按一次可將所選擇腳位的方向逆時針旋轉 90 度。
4.9.3.14 改變形狀
將選擇的[Void]或[Solder]框改變形狀，可由矩形改變為圓形或由圓形改變為矩形，如
下圖所示。
Test Research Inc.
348 TR7700 SII DL User Guide–Software

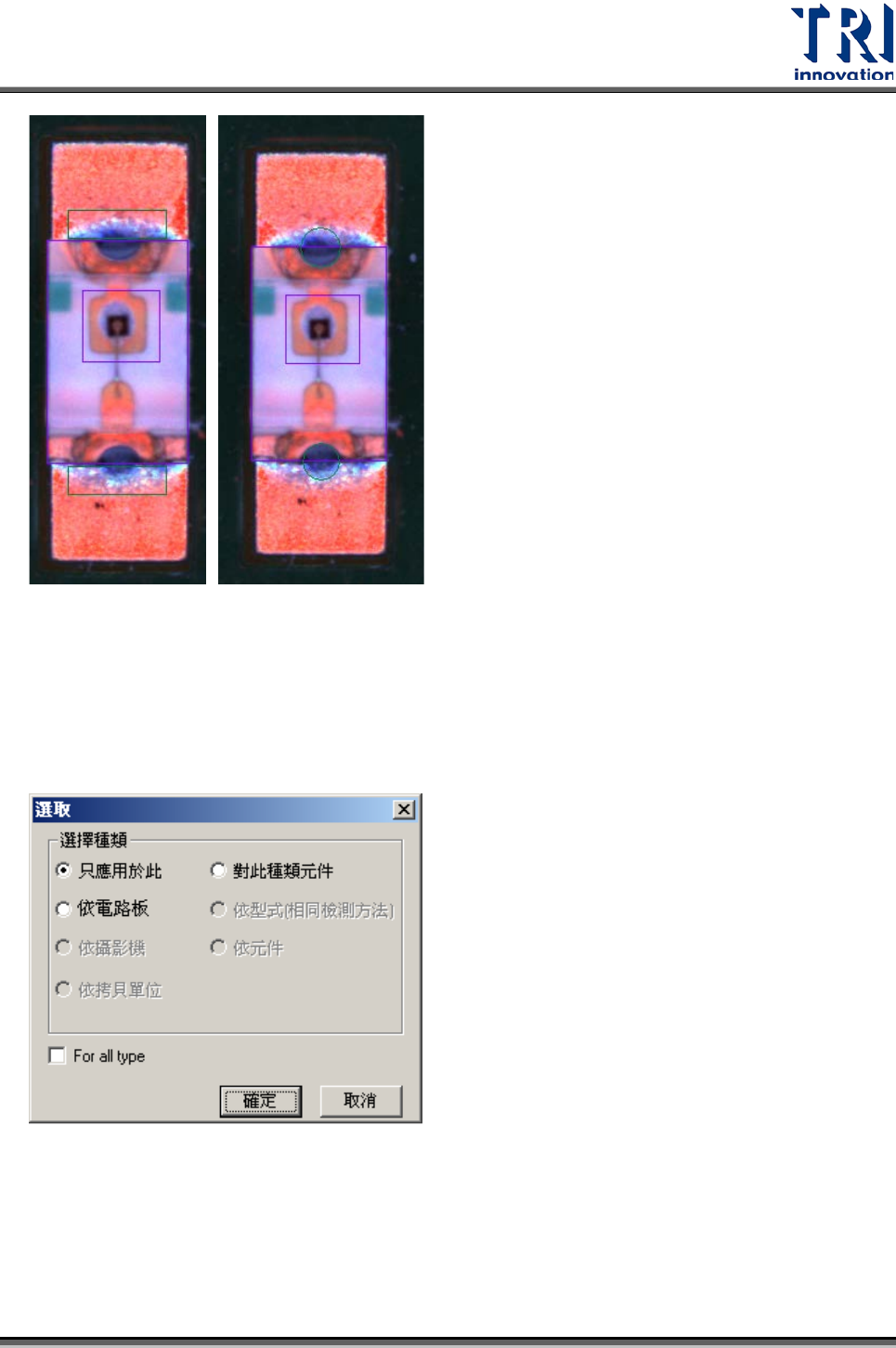

4.9.3.15 改變順/逆時針
改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的元件或是所有
元件。

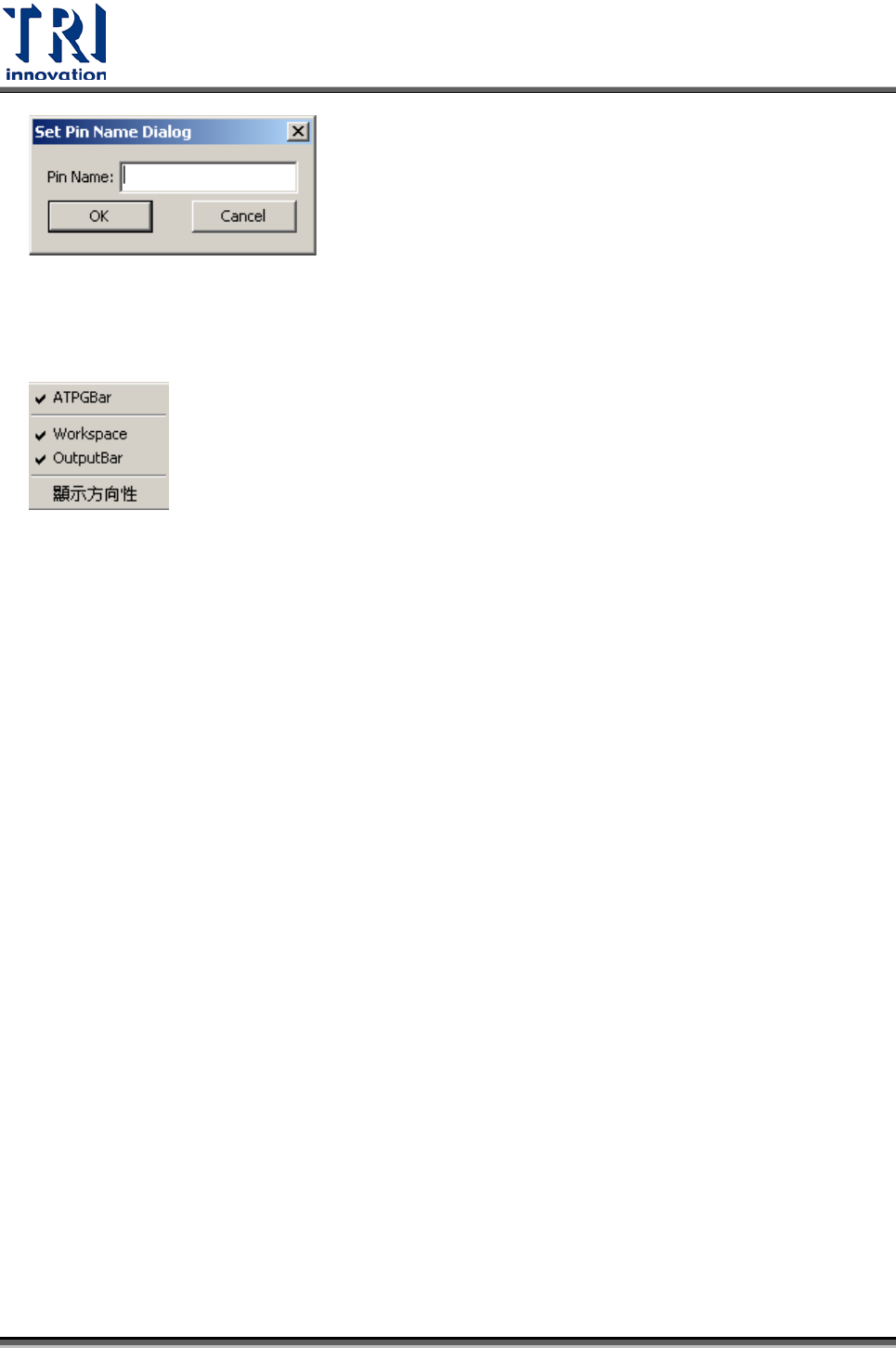

4.9.3.16 編輯腳位名稱
選擇一個 Pin 框後，按下本按鈕，可自行指定 Pin 的編號，此編號在 Repair Station
中可以顯示出來。
Test Research Inc.
TR7700 SII DL User Guide–Software 349
4.9.4
檢視
4.9.4.1 ATPGBar
顯示 ATPGBar 功能列。
4.9.4.2 Workspace
顯示左方元件類型工作區域。
4.9.4.3 OutputBar
顯示下方的輸出控制區域。
4.9.4.4 顯示方向性
開啟本功能以小圓圈來表示腳位的方向性。正常的方向性如下圖所示，若方向錯誤，
需要按[編輯/旋轉方向性]按鈕，來改變腳位的方向。
