Test Research Inc.
TR7700 SII DL User Guide–Software 41
板間距離過近，FOV 配置過密所導致的 Overtrigger 狀況。
•
Phase
：設定取像時的打光方式。
•
X Overlap
：設定取像時 X 方向的重疊區域比例。
•
Y Overlap
：設定取像時 Y 方向的重疊區域比例。
•
X Merge Edge
：設定在 FOV 中 X 邊緣多少距離內有元件的話，該元件不
配置在此 FOV 內。
•
Y Merge Edge
：設定在 FOV 中 Y 邊緣多少距離內有元件的話，該元件不
配置在此 FOV 內。

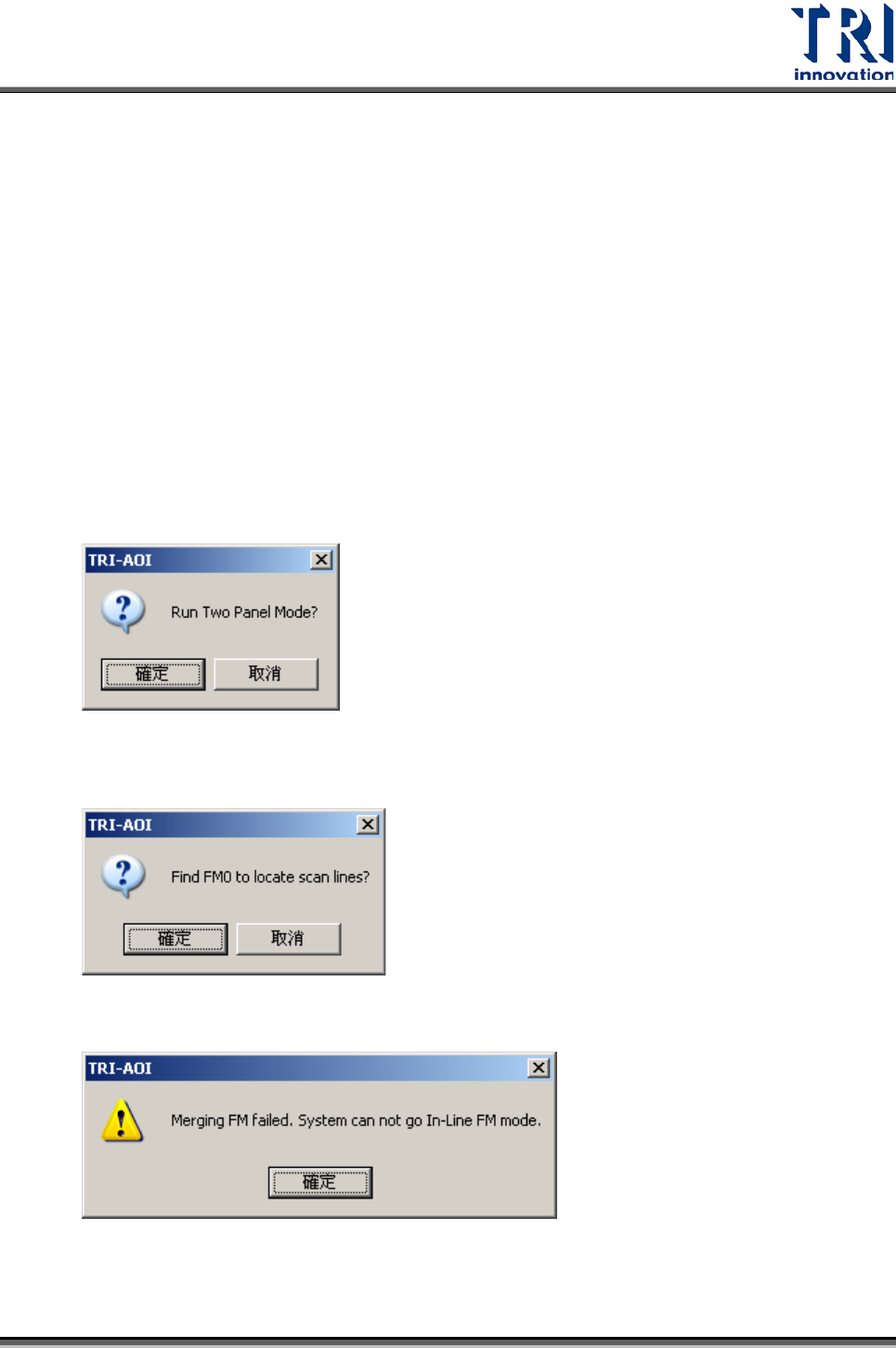

4. 若多連板間的距離過近，且有元件距離板邊過近時，會造成 FOV 過密的現象，系
統必須降速才能夠維持多連板 FOV 的配置，此時會出現如下視窗。遇到此視窗時，
可選擇以下三個方法繼續進行程式製作。
Test Research Inc.
42 TR7700 SII DL User Guide–Software
選擇[OK]表示使用系統建議的速度進行掃描及檢測。使用此選項會使用原本
的多連板 FOV 配置，但檢測速度將變慢。
選擇[Cancel]表示不降速，但 FOV 的配置會自動以單板方式配置，即表示之
後製作程式時將無法使用[By Set]套用參數。
重新編輯位於板邊元件的元件資料庫(Library)，可試著將檢測框範圍縮小，嘗
試是否可以避免需要降速的情形發生。
5. 當在[FOV Generation Function]視窗中按下確認後，系統會跳出以下視窗，詢問
是否需要使用[ Two Panel Mode]。該功能為節省掃標記點時間功能。檢測時第一
片板子將只有將 FOV 資料存下來不做運算，當第二片板子開始掃 FOV 時開始計
算第一片板的檢測資料。該功能僅在多標記點時才有作用。
如使用 Two Panel Mode 功能，還會詢問是否要先掃標記點 0 去計算停板位置偏
差。

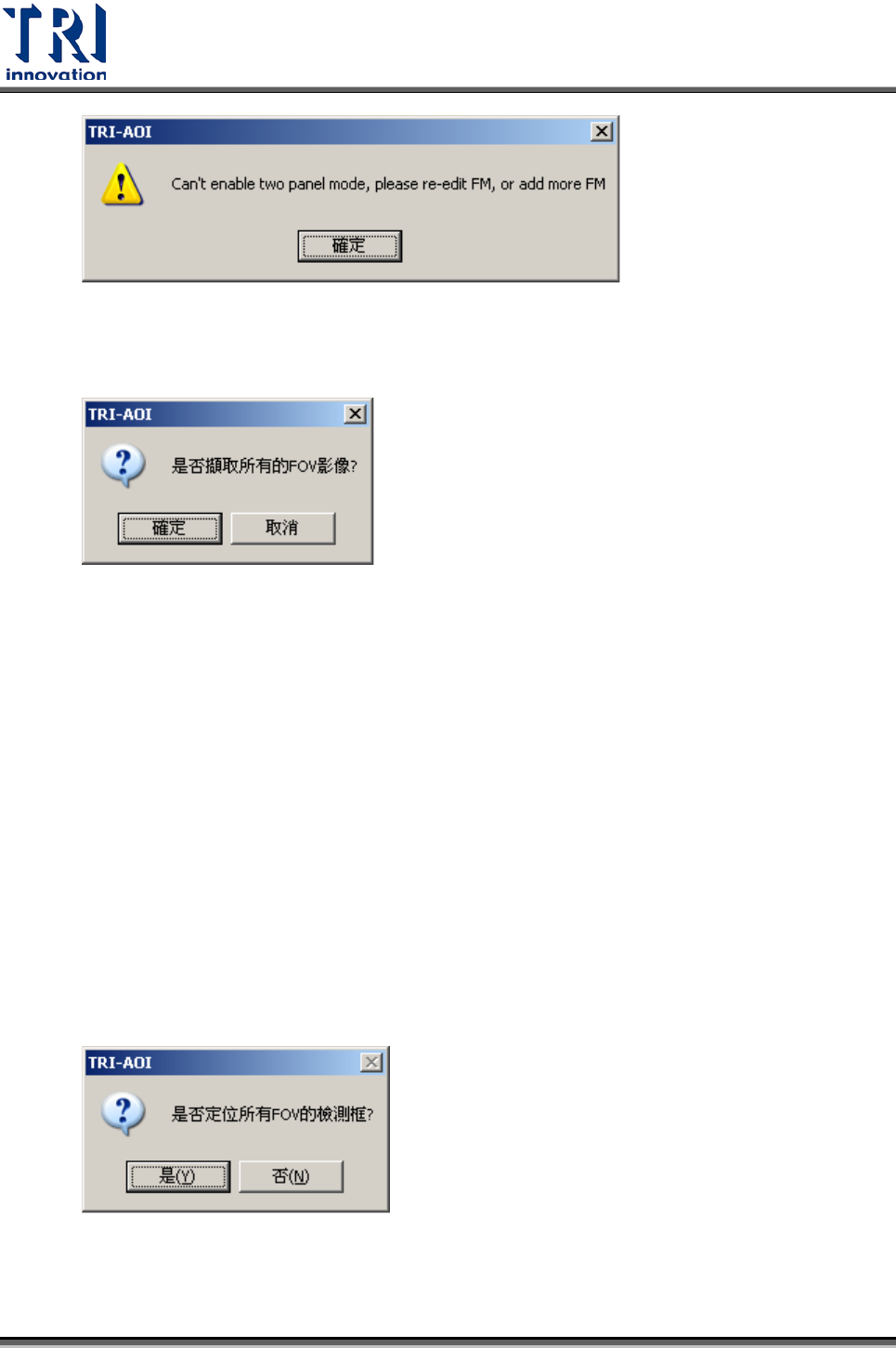

6. 如果未使用多標記點或標記點未能配進 FOV 會出現如下的警告訊息。
Test Research Inc.
TR7700 SII DL User Guide–Software 43
7. 系統詢問[是否擷取所有的 FOV 影像]，請按[確定]。若按[取消]表示不進行擷取
FOV 影像的動作。
在製作新程式第一次擷取 FOV 影像時，系統會自動進行動靜態影像補償的掃圖動
作。首先，系統會先用正常的速度掃一次圖，然後使用慢速度掃第二次圖，在計
算完需補償的取像位置後，最後再以正常速度掃第三次圖。
若要取消此補償機制，在登錄檔中將參數[FovPosCalibration]的值修改為 0 即可。
若要增加此功能，則需在登錄檔中新增一參數[FovPosCalibration] (DWORD) 且
將值設定為 1 即可。登錄檔中另一參數[FovPosCalibrationStaticSpeed] 其值代表
為第二次慢速掃圖的速度。
8. 出現[是否定位所有 FOV 的檢測框]，按[是]，表示對於在元件資料庫中有抓取影
像的檢測框，系統會自行搜尋所在位置是否有相似的影像，有的話會將檢測框移
動至有相似影像的位置，並且將元件資料庫所抓取的影像套用到該元件上。若按
[否]，表示不進行上述用影像再次定位的動作。一般而言建議選擇否，因為當有板
彎時才能得知正確元件偏移量。
