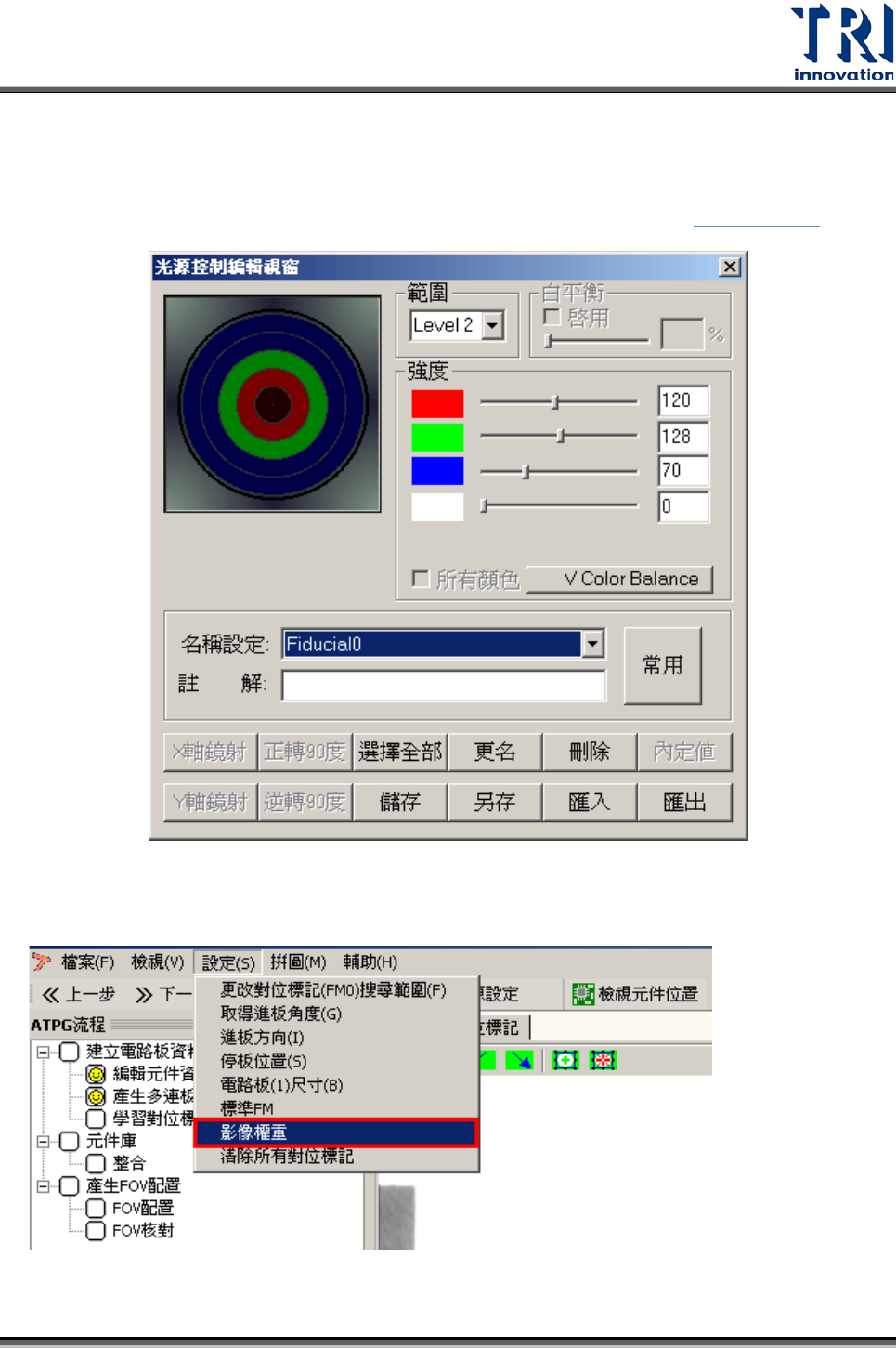

Test Research Inc. 30 TR 7700 S II DL Us er Gui de – Software 3. 若目前的燈光無法看清定位標記的形狀，可按下 [ 光源設定 ] 按鈕。按下後，會出現 [ 光源控制編輯視窗 ] 。選擇名稱為 [Fiducial 0] 的燈光後進行燈光強度的調整，直到 合適當前定位標記後，按下 [ 儲存 ] 按鈕。詳細的設定方式請參閱 4.8 光源設定 。 4. 另外，也可以選擇 [ 設定 ]…
Test Research Inc.
TR7700 SII DL User Guide–Software 29
Test Research Inc.
TR7700 SII DL User Guide–Software 31

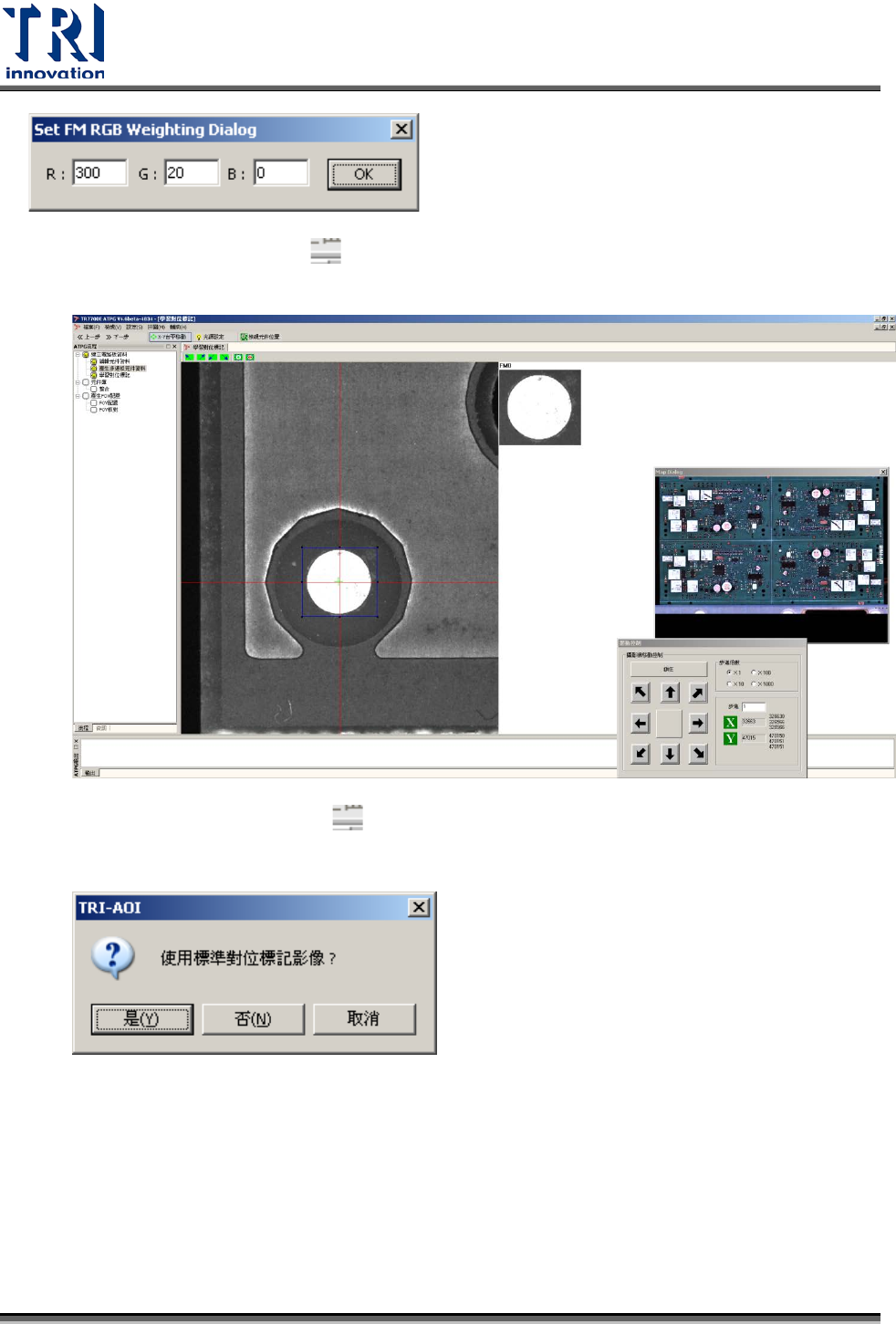

5. 按下[擷取對位標記]按鈕( )進行對位標記影像擷取動作。完成後，在影像右上方
會出現對位標記的縮圖，如下圖所示。
6. 在按下[擷取對位標記]按鈕( )後，會出現以下視窗。若所能擷取到的對位標記影
像不佳，則可選擇[是]，選擇合適的影像使用。
使用標準對位標記影像
Step 1. 選擇[是]。
Step 2. 在系統預設的對位標記中選取適合的，選取後按[確定]。
