第 4 章 操作篇
4-16. 校准
402
◎ 安装时的注意点
● 玻璃基板有『FRONT』文字的为前侧，安装
时请使其为表面
● 参考通道的记号实施安装
● 基板应靠近前侧的通道
● 保证基板按压件返回到固定位置
（如果未返回将无法检测到通道标记，会造
成错误）
7-4. 元件贴片的执行
准备完毕并选择『START』之后，在玻璃
基板上粘贴芯片电阻。
7-5. 吸嘴 X 位置补正
全部元件的贴片完毕后，选择『X 位置补
正』，则使用装置内的摄像机，自动测
定贴片元件的位置，计算出补正值。
测定正常完毕后，保存补正结果。
前侧、表面
第 4 章 操作篇
4-16. 校准
403
4
7-6. 拆下玻璃基板
选择『拆下基板』，则在台车下降之
后，解除安全盖子的锁紧。
请拆下玻璃基板。
7-7. 补正完毕
请选择『确认 OK』。
8. 吸嘴 X 位置补正结果确认
8-1. 选择吸嘴 X 位置补正结果确认
选择『吸嘴 X 位置补正结果确认
(R)(Z=0)』，再选择『个别显示』。
※执行校准的单元不同，项目名的
(R)/(L)有所不同。
※Z ：Z 轴的高度(有 0、2、4。)
对其他的 Z 轴高度，也请按与本项记载
相同的步骤实施。
对于吸嘴 X 位置补正结果确认，请在相
同 Z 轴高度下，吸嘴 X 位置的补正完毕
之后再执行。
8-2. 执行到元件贴片
按照吸嘴 X 位置补正的 7-2 到 7-4 的相
同步骤，在玻璃基板上实施元件贴片。
使用 X 位置补正结果，执行元件贴片。
第 4 章 操作篇
4-16. 校准
404

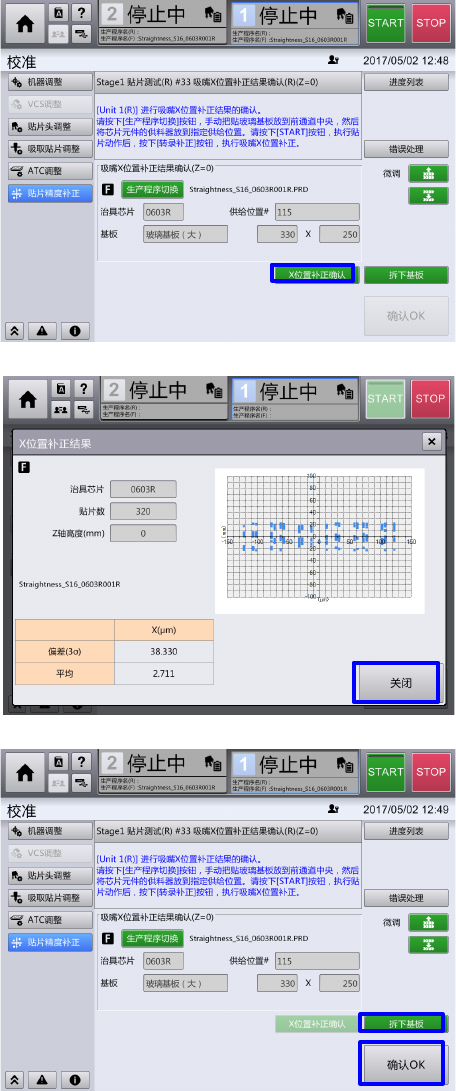

8-3. 吸嘴 X 位置补正结果确认
全部元件的贴片完毕，选择『X 位置补正
确认』后，使用装置内的摄像机，自动
测定贴片后的元件位置。
8-4. 显示 X 位置补正结果
自动测定完毕后，显示结果。
吸嘴 X 位置补正结果图显示的横轴为 X
轴的贴片坐标(mm)，纵轴为 X 轴的移动
量(μm)。
吸嘴 X 位置补正的结果，可以在 [履历]
＞ [校准] 画面进行确认。
确认测定结果后，请选择『关闭』，关
闭画面。
8-5. 玻璃基板的拆下
选择『拆下基板』，则在台车下降之
后，解除安全盖子的锁紧。
请拆下玻璃基板。
8-6. 补正结果确认完毕
选择『确认 OK』。
