2.2.2 Einzelkomponenten des ACT-Sets
Messplatte (Glasplatte) im Metallrahmen (Abbildung 2-1 und Abbildung 2-2):
Das Flächenmagazin mit den Glasbauelementen und die Messplatte befinden sich in einer
Aufbewahrungskassette.
Abbildung 2-1: Aufbewahrungskassette für Messplatte Abbildung 2-2: Aufbewahrungskassette für Glasbauelemente
Die zum ACT verwendeten Glasbauelemente werden in die ausgefrästen Kammern des
Flächenmagazins eingesetzt (Abbildung 2-3).
Abbildung 2-3: Flächenmagazin für die Glasbauelemente
Legende:
(1) Flächenmagazin
(2) Flächenmagazinhalter
(3) Glasbauelemente
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
11

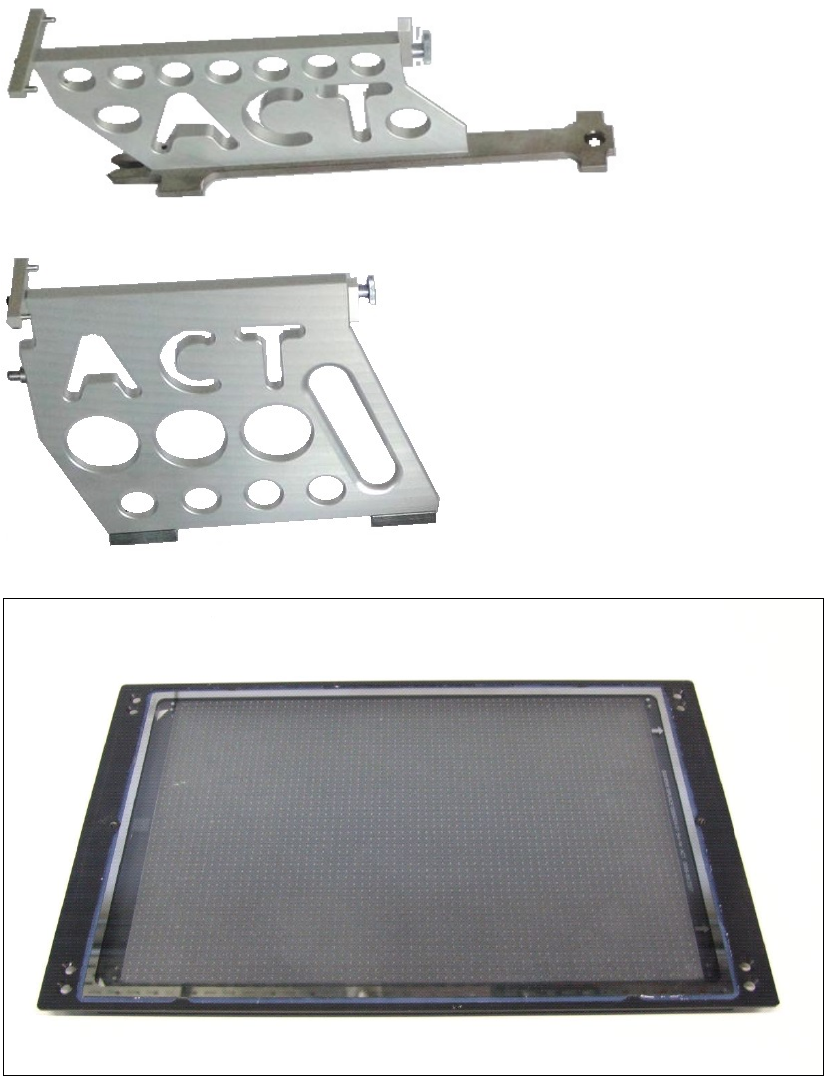

Abbildung 2-4: Manueller Flächenmagazinhalter für den S-Tisch (Träger) für die Glasbauelemente
Abbildung 2-5: Manueller Flächenmagazinhalter für den X-Tisch (Träger) für die Glasbauelemente
Abbildung 2-6: Messplatte für das ACT
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
12
3 Vorbereitende Arbeiten
3.1 Allgemeine Vorbereitungen Hardware
► Achten Sie darauf, dass die Glasbauelemente richtig in den Fächern liegen. Die Bauelemente
müssen mit dem Glas nach unten im Tray liegen, siehe Abbildung 3-1.

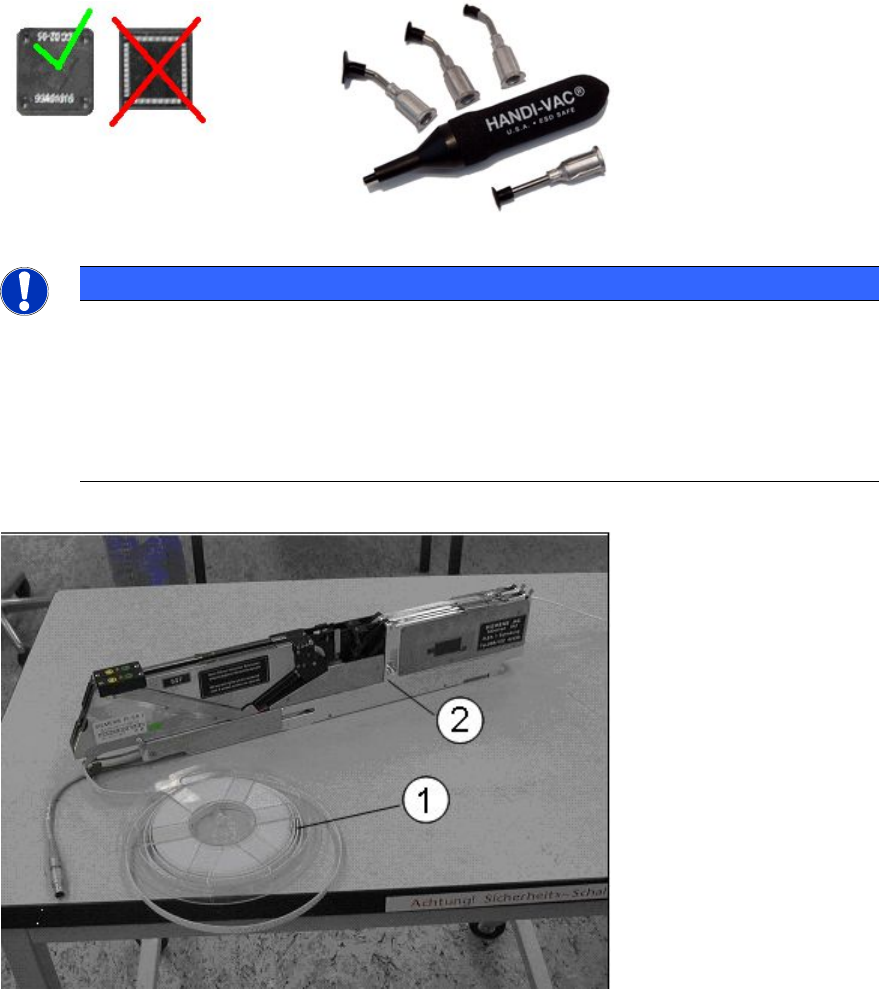

Abbildung 3-1: Anordnung der Glasbauelemente; Saugpipette HANDI-VAC
HINWEIS
Umgang mit den Glasbauelementen
► Achten Sie beim Umgang mit den Glasbauelementen stets darauf, nicht die untere
Glasfläche zu berühren, auf der die QFP-Struktur aufgebracht ist.
► Benutzen Sie die Saugpipette "HANDI VAC HV-4-ESD" [00334547-xx], um die
Bauelemente an der Oberseite anzusaugen, an der Bezeichnung und Seriennummer
aufgedruckt sind.
Förderer für die Keramikbauelemente (Cerampads)
Abbildung 3-2: Förderer für die Keramikbauelemente (Im Bild S-Förderer)
Legende:
(1) Keramikbauelemente (Cerampads) (2) Förderer
